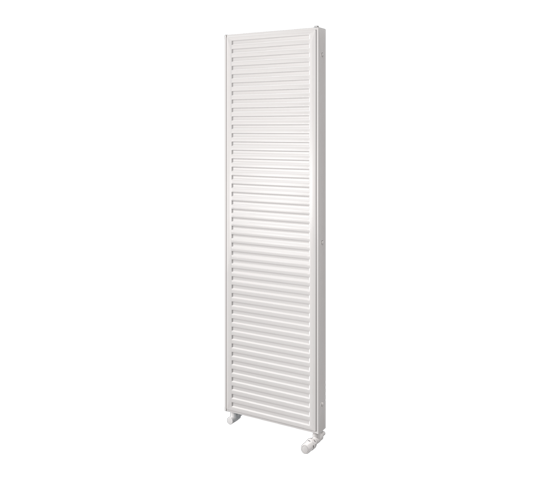

Grzejniki pionowe

Grzejniki pionowe

Optymalne rozwiązanie w przypadku ograniczonej przestrzeni.
Zgrabna konstrukcja, wysoka moc cieplna i szeroki wybór kolorów.
Informacje techniczne Folder Obliczanie wydajności cieplnej

Przegląd modeli

Grzejniki produkowane przez firmę VOGEL&NOOT spełniają liczne międzynarodowe normy jakości, a procesy produkcji we wszystkich zakładach produkcyjnych posiadają certyfikaty ISO. Ponadto dane dotyczące jakości i wydajności grzejników płytowych firmy VOGEL&NOOT są stale sprawdzane i potwierdzane przez uznane instytuty europejskie.




Różne wymiary oraz rodzaje konstrukcji w zakresie liczby warstw i płyt konwekcyjnych pozwalają oferować szeroką gamę modeli odpowiadających różnym wymaganiom.

Typ 10

Grzejniki pionowe TYPE 10

TYP 10

 Grzejniki pionowe TYPE 10

TYP 10

Wysokość wysokość 1800 2000 2200 2400 2600
Długość długość 500 i 600
Rozstaw króćców rozstaw podłączeń 446 i 546
Głębokość głębokość 46

Wymiary: Wysokość całkowita od 1800 mm stopniowana co 200 m.

Podłączenia  podłączenia: 4 x GW 1/2”

Ciśnienie próbne  ciśnienie próbne: 1,3 MPa

Ciśnienie pracy  max. ciśnienie pracy: 1,0 MPa

Temperatura zasilania  max. temperatura pracy: 110 °C

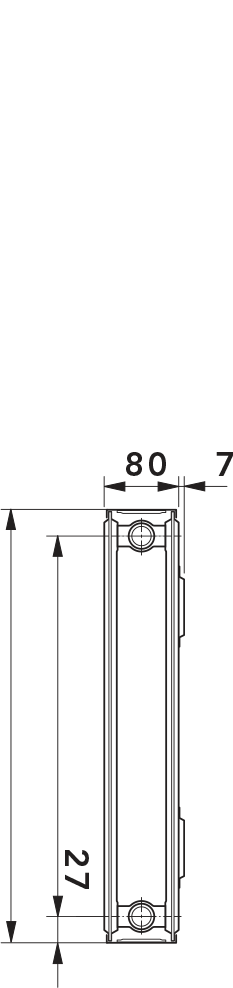

Typ 20 K

Grzejniki pionowe TYPE 20 K

TYP 20 K

 Grzejniki pionowe TYPE 20 K

TYP 20 K

Wysokość wysokość 1800 2000 2200 2400 2600
Długość długość 500 i 600
Długość rozstaw podłączeń 446 i 546
Długość głębokość 80

Wymiary: Wysokość całkowita od 1800 mm stopniowana co 200 m

Podłączenia  podłączenia: 4 x GW 1/2”

Ciśnienie próbne  ciśnienie próbne: 1,3 MPa

Ciśnienie pracy  max. ciśnienie pracy: 1,0 MPa

Temperatura zasilania  max. temperatura pracy: 110 °C

Kolory

Nasze GRZEJNIKI PIONOWE są dostępne w 71 różnych kolorach.

Kolory podstawowy

  • RAL9016 Traffic White
  • RAL 9010 Pure White
  • RAL 9001 Cream White
  • RAL 250-2 Lemon Glow
  • RAL 1023 Traffic Yellow
  • RAL 1012 Lemon Yellow
  • RAL 1004 Golden Yellow
  • RAL 1027 Curry
  • RAL 6034 Pastel Turquoise
  • RAL 5014 Pastel TurquoisePigeon Blue
  • RAL 5009 Azure Blue
  • RAL 5015 Sky Blue
  • RAL 5017 Traffic Blue
  • RAL 5022 Night Blue
  • RAL 5002 Ultramarine Blue
  • RAL 5001 Green Blue
  • RAL 9005 Jet Black
  • RAL 7021 Black Grey
  • RAL 1033 Dahlia Yellow
  • RAL 2003 Pastel Orange
  • RAL 2004 Pure Orange
  • RAL 3000 Flame Red
  • RAL 3005 Wine Red
  • RAL 4002 Red Violet
  • RAL 4007 Purple Violet
  • RAL 4008 Signal Violet
  • RAL 290 70 20 Mauve Haze
  • RAL 290 40 45 Mystic Purple
  • RAL 4009 Pastel Violet
  • RAL 3015 Light Pink
  • RAL 3014 Antique Pink
  • RAL 6019 Pastel Green
  • RAL 120 80 60 Modern green
  • RAL 120 70 70 E-Green
  • RAL 150 60 60 Green Apple
  • RAL 6033 Mint Turquoise
  • RAL 6004 Blue Green
  • RAL 8017 Chocolate Brown
  • RAL 8019 Grey Brown
  • RAL 040 80 05 White Coffee
  • RAL 7035 Light Grey
  • RAL 7040 Window Grey
  • RAL 7001 Silver Grey
  • RAL 7037 Dusty Grey
  • RAL 7030 Stone Grey
  • RAL 7013 Brown Grey
  • RAL 7015 Slate Grey
  • RAL 7016 Anthracite Grey
  • RAL 7024 Graphite Grey
  • RAL 9006 White Aluminium
  • RAL 9007 Grey Aluminium
The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

Kolory RAL

  • S0075 Jasmine
  • S0091 Pergamon
  • S0094 Natura
  • S0087 Bahama Beige
  • S0084 Anemone
  • S0077 Magnolia
  • S0164 Banana
  • S0088 Manhatten
The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

Kolory specjalne

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey
The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

Oznakowanie CE i deklaracja właściwości użytkowych (DoP)

Rozporządzenie Parlamentu Europejskiego i Rady (UE) ustanawiające zharmonizowane warunki wprowadzania do obrotu wyrobów budowlanych wymaga m.in. aby wyroby budowlane, w tym grzejniki i konwektory bez zintegrowanego źródła ciepła, były właściwie oznakowane zgodnie z odpowiednimi normami zharmonizowanymi EN 442 oraz miały wystawioną deklarację właściwości użytkowych. Oznakowanie CE umieszczone na naszych wyrobach oznacza, że każdy produkt spełnia wymagania procesu wytwarzania produktu zgodnie z przepisami odnośnie produkcji, kontroli i dostawy. Rozporządzenie weszło w życie w dniu 1 lipca 2013 roku.

Produkty firmy Rettig ICC posiadają oznakowanie CE. Zgodnie z rozporządzeniem o wyrobach budowlanych dostępna jest deklaracja właściwości użytkowych firmy Rettig ICC i aneksy D i M ze szczegółowym opisem właściwości użytkowych produktów. Zobacz załączoną aktualną deklarację właściwości użytkowych firmy RICC oraz pliki z nią powiązane.

Start
Rodzaj grzejnika
Wysokość
mm
mm
Długość
mm
mm
Wydajność cieplna
W
%
%
Temperatura
°C
°C
°C
Schowek (0)

Znajdź grzejniki

Zamów nasz bezpłatny newsletter.

Wpisz swój adres email.

Sieć sprzedaży

W centrum uwagi

  • Korzyści wynikające z zastosowania nowoczesnych grzejników niskotemperaturowych
    • Kompatybilność Kompatybilne ze wszystkimi źródłami energii:
      • Zakres temperatur zasilania od 90 ° do poniżej 40 °C
      • Idealne do połączenia z niskotemperaturowymi źródłami ciepła (pompa ciepła, energia słoneczna …)



      OszczędnośćOgromny potencjał redukcji kosztów w przypadku nowych budynków oraz remontów:
      • Ok. 15 % niższe koszty energii dzięki wymianie grzejników (w porównaniu ze starymi kaloryferami)
      • Dzięki wysokiej wydajności wystarczające są niskie temperatury w układzie



      Szybka regulacjaNiezwykle szybka regulacja czasu nagrzewania i stygnięcia
      • Krótki czas reakcji na nagłe zmiany temperatury (mniej energii)
      • Wysoka wydajność dzięki krótkiemu czasowi stygnięcia i nagrzewania
      • Regulacja o bardzo dobrej jakości



  • Świadomość ekologiczna [za 41% emisji CO2 są odpowiedzialne budynki]
    • Na całym świecie podejmowane są działania mające na celu oszczędzanie energii i ochronę zasobów naszej planety. Firma VOGEL&NOOT wspiera te działania poprzez nowoczesne grzejniki oraz systemy ogrzewania podłogowego, aby uzyskać efektywną moc cieplną w warunkach pełnego komfortu.
  • Nastawa fabryczna wartości kv [Oszczędność kosztów energii i redukcja CO2]
    • kv tabela wartosci

      Grzejniki płytowe są dostarczane gotowe do instalacji dwururowej oraz z nastawą fabryczną wartości kv, dostosowaną do mocy grzejnika.
