T6: rewolucja w grzejnikach
Dzięki innowacyjnej technologii podłączenia środkowego oraz optymalnej wydajności energetycznej T6 wyznacza standardy dla ogrzewania pomieszczeń, komfortu i łatwości zastosowania – atutów, które przekonają każdego klienta!

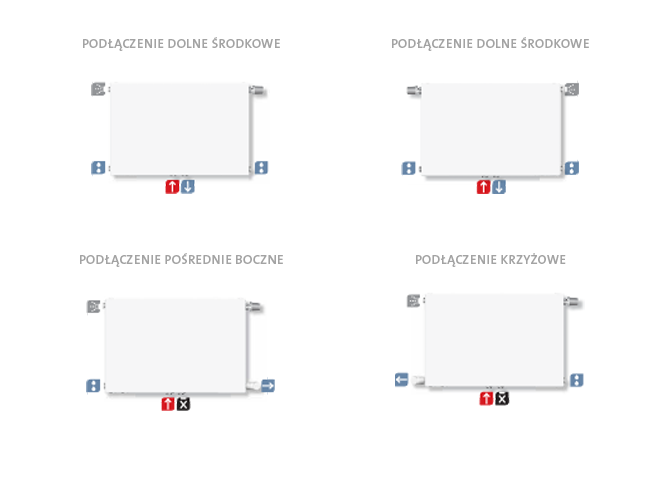

Podłączenie po przekątnej lub w linii przy znormalizowanym położeniu złączek.
Nawet jeśli przewody rurowe zostały ułożone wcześniej, wybór grzejnika może zostać zmieniony w każdej chwili.
Elastyczne położenie termostatu według życzenia, dzięki opatentowanym prowadnicom rur.
Ekonomiczne, atrakcyjne i bezpieczne opcje instalacji bez ograniczeń.
Elastyczny wybór modeli ze znormalizowaną odległością między złączką a ścianą.
Przewody rurowe mogą zostać ułożone wcześniej bez grzejnika, aby umożliwić niezakłócony postęp prac.
Przegląd modeli
Technologia T6 opiera się na osi symetrii grzejnika, oferując tym samym nieograniczoną elastyczność. Grzejniki T6 z podłączeniem środkowym są idealnie symetryczne. Stanowią doskonałe połączenie wzornictwa i unikalnej technologii. Dzięki opatentowanej technologii i specjalnej geometrii płyt konwekcyjnych T6 dostarcza niezwykle wysoką moc grzejną. W rezultacie jest w stanie nagrzewać pomieszczenia szczególnie szybko i gwarantuje optymalny poziom komfortu termicznego.
Różne wymiary oraz rodzaje konstrukcji w zakresie liczby warstw i płyt konwekcyjnych pozwalają oferować szeroką gamę modeli odpowiadających różnym wymaganiom.
Informacje techniczne
GRZEJNIKI T6 Z PODŁĄCZENIEM ŚRODKOWYM – z wbudowanym zespołem zaworowym w kształcie litery T – są odpowiednie zarówno do instalacji dwururowych jak i jednorurowych, przy zastosowaniu rozdzielacza do instalacji jednorurowych. Oprócz podłączenia środkowego dolnego, wysokiej klasy konstrukcja umożliwia inne podłączenia używane w grzejnikach kompaktowych, takich jak podłączenie boczne jednostronne i dwustronne.
Grzejniki są dostarczane gotowe do instalacji dwururowej oraz z nastawioną fabrycznie wartością kv, dostosowaną do mocy grzejnika.
Na potrzeby instalacji ciepłowniczych z dużą różnicą między temperaturą wody zasilającej a powrotnej, na żądanie dostępny jest zespół zaworów umożliwiający precyzyjną i bezstopniową regulację.
|
|
|
 zasilanie
 powrót
 zaślepka
 odpowietrznik
 spust
|
Uwaga:
Przy montowaniu GRZEJNIKÓW T6 PLAN HIGIENICZNYCH jako grzejników kompaktowych, należy zaślepkę z tworzywa sztucznego GW 3/4” zastąpić zaślepką mosiężną lub niklowaną. Na życzenie, dostarczamy zestaw o numerze artykułu G00UM0000A. Dodatkowo trzeba usunąć część specjalnego odpowietrznika, wykonaną z tworzywa sztucznego. |
Oczywiście możliwa jest również zmiana nastawy zaworu podczas pracy instalacji pod ciśnieniem.
 |
Instrukcja ustawiania:
Grzejniki zaworowe firmy VOGEL&NOOT są fabrycznie wyposażone do instalacji dwururowych. Każdy grzejnik jest wyposażony we wkładkę zaworową z nastawą wstępną dostosowaną do mocy grzejnika. Nastawiona wartość kv jest również oznaczona kolorem na powierzchni czołowej.
Wskazówka:
W przypadku, gdy wymagane są ustawienia dostosowane do indywidualnych wymagań, nastawione wartości kv mogą być zmieniane stosownie do potrzeb. Zamiana zintegrowanego zaworu z prawostronnego na lewostronny może być dokonana w każdej chwili. Grzejniki są dostarczane z zaślepkami ochronnymi. Po zdjęciu zaślepki ochronnej (element A) bezpośrednio na zawór zintegrowany (element B) mogą być montowane następujące głowice termostatyczne: “RA 2000”, “RAW” firmy Danfoss, “VK” firmy Heimeier, “D” firmy Herz, “thera DA” firmy MNG oraz “UNI XD” firmy Oventrop.
|
 |
W instalacji jednorurowej - ustawienie zaworu zintegrowanego na N.
Grzejniki są dostarczane z zaślepką ochronną. Po zdjęciu zaślepki ochronnej (element A) bezpośrednio na zawór zintegrowany (element B) mogą być montowane następujące głowice termostatyczne: „RA 2000“ i „RAW“ firmy Danfoss, „VK“ firmy Heimeier, „theraDA“ firmy MNG oraz „UNI XD“ firmy Oventrop.
Uwaga: Podczas instalacji należy dopilnować, aby element powrotny (2) został zainstalowany na powrocie wody, a element zasilania (1) na zasilaniu wody.
Zmiana miejsca montażu zaworu zintegrowanego z prawej strony na lewą może zostać przeprowadzona z łatwością w każdej chwili.
|
Pobierz
Tutaj możesz pobrać wszelkie istotne dane w różnych formatach plików.
Akcesoria
Przejrzyj szeroką gamę naszych akcesoriów do grzejników.
Kolory
Grzejniki T6 higieniczne są dostępne w 71 różnych kolorach.
-
RAL9016
Traffic White
-
RAL 9010
Pure White
-
RAL 9001
Cream White
-
RAL 250-2
Lemon Glow
-
RAL 1023
Traffic Yellow
-
RAL 1012
Lemon Yellow
-
RAL 1004
Golden Yellow
-
RAL 1027
Curry
-
RAL 6034
Pastel Turquoise
-
RAL 5014
Pastel TurquoisePigeon Blue
-
RAL 5009
Azure Blue
-
RAL 5015
Sky Blue
-
RAL 5017
Traffic Blue
-
RAL 5022
Night Blue
-
RAL 5002
Ultramarine Blue
-
RAL 5001
Green Blue
-
RAL 9005
Jet Black
-
RAL 7021
Black Grey
-
RAL 1033
Dahlia Yellow
-
RAL 2003
Pastel Orange
-
RAL 2004
Pure Orange
-
RAL 3000
Flame Red
-
RAL 3005
Wine Red
-
RAL 4002
Red Violet
-
RAL 4007
Purple Violet
-
RAL 4008
Signal Violet
-
RAL 290 70 20
Mauve Haze
-
RAL 290 40 45
Mystic Purple
-
RAL 4009
Pastel Violet
-
RAL 3015
Light Pink
-
RAL 3014
Antique Pink
-
RAL 6019
Pastel Green
-
RAL 120 80 60
Modern green
-
RAL 120 70 70
E-Green
-
RAL 150 60 60
Green Apple
-
RAL 6033
Mint Turquoise
-
RAL 6004
Blue Green
-
RAL 8017
Chocolate Brown
-
RAL 8019
Grey Brown
-
RAL 040 80 05
White Coffee
-
RAL 7035
Light Grey
-
RAL 7040
Window Grey
-
RAL 7001
Silver Grey
-
RAL 7037
Dusty Grey
-
RAL 7030
Stone Grey
-
RAL 7013
Brown Grey
-
RAL 7015
Slate Grey
-
RAL 7016
Anthracite Grey
-
RAL 7024
Graphite Grey
-
RAL 9006
White Aluminium
-
RAL 9007
Grey Aluminium
The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!
-
S0075
Jasmine
-
S0091
Pergamon
-
S0094
Natura
-
S0087
Bahama Beige
-
S0084
Anemone
-
S0077
Magnolia
-
S0164
Banana
-
S0088
Manhatten
The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!
-
S0145
Creme White
-
S0142
White Textured
-
S0141
Black Textured
-
S0147
Anodic Brown
-
S0148
Anodic Black
-
S0149
Anodic Natura
-
S0201
Metal Alu
-
S0102
Metal Grey
-
S0146
Anodic Bronze
-
S0104
Metal Black
-
S0144
Brown Grey
-
S0143
Light Grey
The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!
Oznakowanie CE i deklaracja właściwości użytkowych (DoP)
Rozporządzenie Parlamentu Europejskiego i Rady (UE) ustanawiające zharmonizowane warunki wprowadzania do obrotu wyrobów budowlanych wymaga m.in. aby wyroby budowlane, w tym grzejniki i konwektory bez zintegrowanego źródła ciepła, były właściwie oznakowane zgodnie z odpowiednimi normami zharmonizowanymi EN 442 oraz miały wystawioną deklarację właściwości użytkowych. Oznakowanie CE umieszczone na naszych wyrobach oznacza, że każdy produkt spełnia wymagania procesu wytwarzania produktu zgodnie z przepisami odnośnie produkcji, kontroli i dostawy. Rozporządzenie weszło w życie w dniu 1 lipca 2013 roku.
Produkty firmy Rettig ICC posiadają oznakowanie CE. Zgodnie z rozporządzeniem o wyrobach budowlanych dostępna jest deklaracja właściwości użytkowych firmy Rettig ICC i aneksy D i M ze szczegółowym opisem właściwości użytkowych produktów. Zobacz załączoną aktualną deklarację właściwości użytkowych firmy RICC oraz pliki z nią powiązane.
wysokość
długość
głębokość
podłączenia: 2 x GZ 3/4” środkowe 4 x GW 1/2”
ciśnienie próbne: 1,3 MPa
max. ciśnienie pracy: 10 bar
max. temperatura pracy: 110 °C
Kompatybilne ze wszystkimi źródłami energii:
Ogromny potencjał redukcji kosztów w przypadku nowych budynków oraz remontów:
Niezwykle szybka regulacja czasu nagrzewania i stygnięcia
