Wzornictwo i moc w pakiecie dla osób o wyższych wymaganiach.
Dzięki opatentowanym wysuwanym zawieszkom dostępny również jako obrotowy grzejnik z przyłączem zaworowym.
Obliczanie wydajności cieplnej

Przegląd modeli

Grzejniki konwektorowe produkowane przez firmę VOGEL&NOOT spełniają liczne międzynarodowe normy jakościowe, a procesy produkcji we wszystkich fabrykach posiadają certyfikaty ISO.

Przegląd modeli

Róże rozmiary i wersje w zakresie liczby warstw i płyt konwekcyjnych pozwalają nam oferować szeroki wachlarz modeli odpowiadających różnym wymaganiom.

Typ VHV

TYP 11 VHV

TYP 20 VHV

TYP 22 VHV

TYP 23 VHV

TYP 34 VHV

TYP 35 VHV

TYP 46 VHV





typ VHV 11 VHV 20 VHV 22
Wysokość wysokość 214 286 358 430 142 214 286 358 430 142 214 286 358 430
502 574 646 790 502 574 646 790 - 502 574 646 790 -
długość długość 500 - 4000 mm (*w zależności do typu)
głębokość głębokość 68 93 93
krok co 100 mm (od długości 1400 mm co 200 mm)
typ VHV 23 VHV 34 VHV 35 VHV 46
Wysokość wysokość 142 214 142 214 142 214 142 214
286 - 286 - 286 - 286 -
długość długość 500 - 4000 mm (*w zależności do typu)
głębokość głębokość 150 175 232 257
krok co 100 mm (od długości 1400 mm co 200 mm)

Podłączenia  Podłączenia: 3 x GW 1/2“ oraz 2 x GZ 3/4“, dolne z prawej strony (na specjalne zamówienie dolne zlewej strony). Typy VHV 20, VHV 22, VHV 34 oraz VHV 46 można obracać, dzięki czemu możliwe jest podłączenie dolne albo z prawej albo z lewej strony.

5 bar  Ciśnienie próbne (wersja standardowa): 5 bar

8 bar  Maks. ciśnienie robocze (wersja wysokociśnieniowa): 8 bar

Temperatura zasilania  Maks. temperatura robocza: 110 °C

Type VHV-S

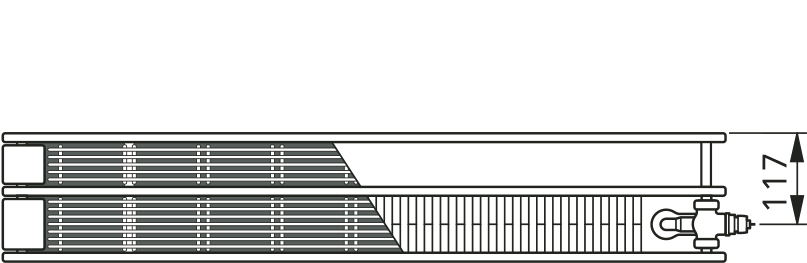

TYPŮ 22 VHV-S

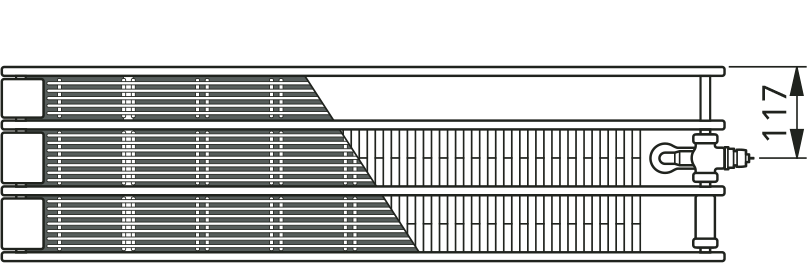

TYPŮ 34 VHV-S

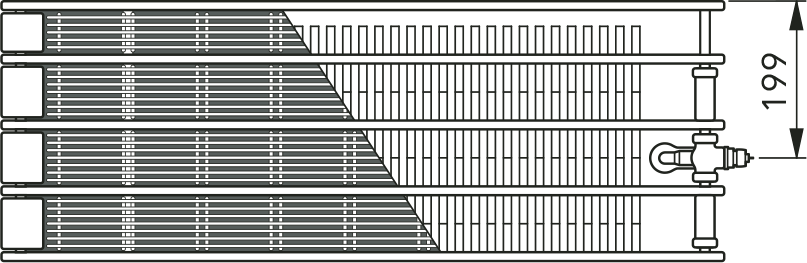

TYPŮ 47 VHV-S


typ VHV-S 22 VHV-S 34 VHV-S 47
Wysokość  wysokość 142 214 286 142 214 286 142 214 286
długość  długość 500 - 4000 mm (*w zależności do typu)
głębokość  głębokość 163 245 327
krok co 100 mm (od długości 1400 mm co 200 mm)

Podłączenia  Podłączenia: 3 x GW 1/2“ oraz 2 x GZ 3/4“, dolne z prawej strony (na specjalne zamówienie dolne z lewej strony). Typy VHV 20, VHV 22, VHV 34 oraz VHV 46 można obracać, dzięki czemu możliwe jest podłączenie dolne albo z prawej albo z lewej strony.

5 bar  Ciśnienie próbne (wersja standardowa): 5 bar

8 bar  Maks. ciśnienie robocze (wersja wysokociśnieniowa): 8 bar

Temperatura zasilania  Maks. temperatura robocza: 110 °C

Informacje techniczne

Zapoznaj się z najważniejszymi danymi technicznymi. W celu uzyskania bardziej szczegółowych informacji pobierz pliki pdf.

Instalacja dwururowa

Z łatwością można precyzyjnie ustawić żądane wartości bez użycia specjalnych narzędzi (zob. rysunki).

Grzejnik jest dostarczany z zamontowaną zaślepką ochronną. Po zdjęciu zaślepki ochronnej (element A) bezpośrednio na zawór zintegrowany (element B) mogą być montowane następujące głowice termostatyczne: „RA 2000“ lub „RAW“ firmy Danfoss, „VK“ firmy Heimeier, „D“ firmy Herz, „thera DA“ firmy MNG oraz „UNI XD“ firmy Oventrop.

Wskazówki dotyczące regulacji:
• Zdejmij zaślepkę ochronną i czujnik
• Podnieś pierścień regulacyjny i obróć go w kierunku przeciwnym do kierunku ruchu wskazówek zegara, do żądanego ustawienia – ustawiona wartość (1, 2, ...7, N) musi być w linii prostej ze znacznikiem.
• Nastawa wstępna jest możliwa w krokach co 0,5 między 1 a 7. Ustawienie na „N“ powoduje skasowanie wszystkich nastaw wstępnych.

Instalacja jednorurowa

Nastawa zaworu nie jest konieczna, ponieważ zawór będzie dostarczony z nastawą fabryczną (wartość domyślna N).

Grzejnik jest dostarczany z zaślepką ochronną. Po zdjęciu zaślepki ochronnej (element A) bezpośrednio na zawór zintegrowany (element B) mogą być montowane następujące głowice termostatyczne: „RA 2000“ lub „RAW“ firmy Danfoss, „VK“ firmy Heimeier, „D“ firmy Herz, „thera DA“ firmy MNG oraz „UNI XD“ firmy Oventrop.

Uwaga: Podczas instalacji rozdzielacza do instalacji jednorurowych należy dopilnować, aby element powrotny (2) został zainstalowany na powrocie wody, a element zasilania (1) na zasilaniu wody.

Kolory

Grzejnik VONARIS w wersji pionowej jest dostępny w 71 różnych kolorach.

Kolory podstawowy

  • RAL9016 Traffic White
  • RAL 9010 Pure White
  • RAL 9001 Cream White
  • RAL 250-2 Lemon Glow
  • RAL 1023 Traffic Yellow
  • RAL 1012 Lemon Yellow
  • RAL 1004 Golden Yellow
  • RAL 1027 Curry
  • RAL 6034 Pastel Turquoise
  • RAL 5014 Pastel TurquoisePigeon Blue
  • RAL 5009 Azure Blue
  • RAL 5015 Sky Blue
  • RAL 5017 Traffic Blue
  • RAL 5022 Night Blue
  • RAL 5002 Ultramarine Blue
  • RAL 5001 Green Blue
  • RAL 9005 Jet Black
  • RAL 7021 Black Grey
  • RAL 1033 Dahlia Yellow
  • RAL 2003 Pastel Orange
  • RAL 2004 Pure Orange
  • RAL 3000 Flame Red
  • RAL 3005 Wine Red
  • RAL 4002 Red Violet
  • RAL 4007 Purple Violet
  • RAL 4008 Signal Violet
  • RAL 290 70 20 Mauve Haze
  • RAL 290 40 45 Mystic Purple
  • RAL 4009 Pastel Violet
  • RAL 3015 Light Pink
  • RAL 3014 Antique Pink
  • RAL 6019 Pastel Green
  • RAL 120 80 60 Modern green
  • RAL 120 70 70 E-Green
  • RAL 150 60 60 Green Apple
  • RAL 6033 Mint Turquoise
  • RAL 6004 Blue Green
  • RAL 8017 Chocolate Brown
  • RAL 8019 Grey Brown
  • RAL 040 80 05 White Coffee
  • RAL 7035 Light Grey
  • RAL 7040 Window Grey
  • RAL 7001 Silver Grey
  • RAL 7037 Dusty Grey
  • RAL 7030 Stone Grey
  • RAL 7013 Brown Grey
  • RAL 7015 Slate Grey
  • RAL 7016 Anthracite Grey
  • RAL 7024 Graphite Grey
  • RAL 9006 White Aluminium
  • RAL 9007 Grey Aluminium
The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

Kolory RAL

  • S0075 Jasmine
  • S0091 Pergamon
  • S0094 Natura
  • S0087 Bahama Beige
  • S0084 Anemone
  • S0077 Magnolia
  • S0164 Banana
  • S0088 Manhatten
The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

Kolory specjalne

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey
The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

Akcesoria

Zapoznaj się z szerokim wachlarzem akcesoriów do naszych grzejników konwektorowych - cennik 03/2020

Oznakowanie CE i deklaracja właściwości użytkowych (DoP)

Rozporządzenie Parlamentu Europejskiego i Rady (UE) ustanawiające zharmonizowane warunki wprowadzania do obrotu wyrobów budowlanych wymaga m.in. aby wyroby budowlane, w tym grzejniki i konwektory bez zintegrowanego źródła ciepła, były właściwie oznakowane zgodnie z odpowiednimi normami zharmonizowanymi EN 442 oraz miały wystawioną deklarację właściwości użytkowych. Oznakowanie CE umieszczone na naszych wyrobach oznacza, że każdy produkt spełnia wymagania procesu wytwarzania produktu zgodnie z przepisami odnośnie produkcji, kontroli i dostawy. Rozporządzenie weszło w życie w dniu 1 lipca 2013 roku.

Produkty firmy Rettig ICC posiadają oznakowanie CE. Zgodnie z rozporządzeniem o wyrobach budowlanych dostępna jest deklaracja właściwości użytkowych firmy Rettig ICC i aneksy D i M ze szczegółowym opisem właściwości użytkowych produktów. Zobacz załączoną aktualną deklarację właściwości użytkowych firmy RICC oraz pliki z nią powiązane.

Start
Rodzaj grzejnika
Wysokość
mm
mm
Długość
mm
mm
Wydajność cieplna
W
%
%
Temperatura
°C
°C
°C
Schowek (0)

Znajdź grzejniki

Zamów nasz bezpłatny newsletter.

Wpisz swój adres email.

W centrum uwagi

  • Korzyści wynikające z zastosowania nowoczesnych grzejników niskotemperaturowych
    • Kompatybilność Kompatybilne ze wszystkimi źródłami energii:
      • Zakres temperatur zasilania od 90 ° do poniżej 40 °C
      • Idealne do połączenia z niskotemperaturowymi źródłami ciepła (pompa ciepła, energia słoneczna …)



      OszczędnośćOgromny potencjał redukcji kosztów w przypadku nowych budynków oraz remontów:
      • Ok. 15 % niższe koszty energii dzięki wymianie grzejników (w porównaniu ze starymi kaloryferami)
      • Dzięki wysokiej wydajności wystarczające są niskie temperatury w układzie



      Szybka regulacjaNiezwykle szybka regulacja czasu nagrzewania i stygnięcia
      • Krótki czas reakcji na nagłe zmiany temperatury (mniej energii)
      • Wysoka wydajność dzięki krótkiemu czasowi stygnięcia i nagrzewania
      • Regulacja o bardzo dobrej jakości



  • Świadomość ekologiczna [za 41% emisji CO2 są odpowiedzialne budynki]
    • Na całym świecie podejmowane są działania mające na celu oszczędzanie energii i ochronę zasobów naszej planety. Firma VOGEL&NOOT wspiera te działania poprzez nowoczesne grzejniki oraz systemy ogrzewania podłogowego, aby uzyskać efektywną moc cieplną w warunkach pełnego komfortu.
  • Nastawa fabryczna wartości kv [Oszczędność kosztów energii i redukcja CO2]
    • kv tabela wartosci

      Grzejniki płytowe są dostarczane gotowe do instalacji dwururowej oraz z nastawą fabryczną wartości kv, dostosowaną do mocy grzejnika.
