Horizontālas konstrukcijas risinājumi

Horizontālas konstrukcijas risinājumi

Konstrukcija un tehniskais raksturojums — kā pilnīgs kopums īpašām vajadzībām.
Radiators ir pieejams arī ar grozāmu vārstu, kas pievienots radiatoram izmantojot patentētos stiprinājuma klipšus.
Brochure Siltumatdeves aprēķins

Pārskats par modeļiem

VOGEL&NOOT ražotie konvektori un apsildes sienas atbilst dažādu starptautiski atzītu kvalitātes standartu prasībām, un to ražošanas procesi visās ražotnēs ir ISO sertificēti.

quality marks

Šiem radiatoriem ir pieejams plašs modeļu klāsts — ar dažādiem izmēriem un konstruktīvajiem risinājumiem, kas būs piemēroti visdažādākajām prasībām.

VHV tips

VHV overview of models

VHV 10

 		 VHV overview of models

VHV 20


 VHV overview of models

VHV 22


Modelis VHV 11 VHV 20 VHV 22
Height  Augstums 214 286 358 430 142 214  286 358 430 142 214 286 358 430
502 574 646 790 502 574 646 790 - 502 574 646 790 -
Height  Garums 500 - 2400 mm
Depth  Dziļums 68 93 93
Solis 100 mm (pēc — 1400mm soļa garums  200mm)



VHV overview of models

VHV 23

 VHV overview of models

VHV 34
 VHV overview of models

VHV 35

  VHV overview of models

VHV 46
Modelis VHV 23 VHV 34 VHV 35 VHV 46
Height  Augstums 142 214 142 214 142 214 142 214
286 - 286 - 286 - 286 -
Height  Garums 500 - 2400 mm
Depth  Dziļums 150 175 232 257
Solis 100 mm (pēc — 1400mm soļa garums  200mm)

Connections Savienojumi. 3 x G 1/2'' iekšējās vītnes  un 2 x G 3/4'' ārējās vītnes , apakšējā apakšējā daļā (īpašā secībā, kreisā apakšējā). VHV 20, VHV 22, VHV 34 un VHV 46 tipi ir atgriezeniskā tipa un tāpēc tos var pieslēgt vai nu apakšējā labajā vai apakšējā kreisajā pusē.

5 bar Spiediena tests (standarta konstruktīvajam risinājumam) — 5 bāri.

8 bar Maksimālais darba spiediens (augstspiediena konstrukcijas risinājumiem) —  8 bāri.

Maximal operating temperature Maksimālā darba temperatūra — 110°C.

VHV-S tips

VHV-S overview of models

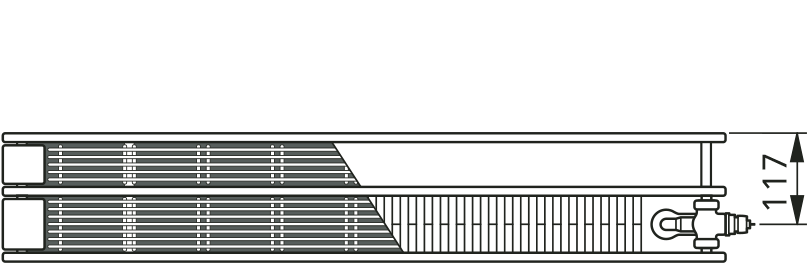

VHV-S 22

 		 VHV-S overview of models

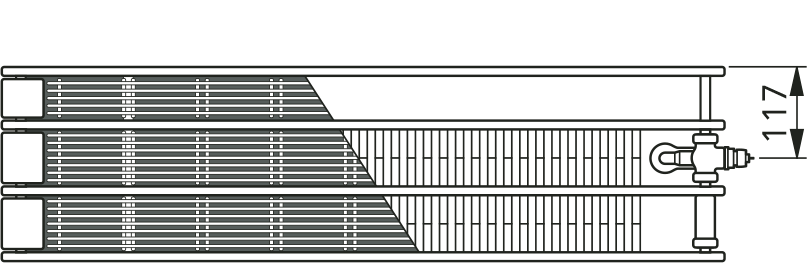

VHV-S 34
 VHV-S overview of models

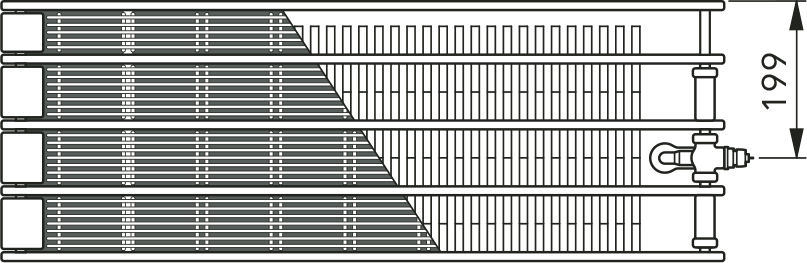

VHV-S 47


Modelis VHV-S 22 VHV-S 34 VHV-S 47
Height Augstums 142 214 286 142 214 286 142 214 286
Height Garums 500 – 2400 mm
Depth Dziļums 163 245 327
Solis 100 mm (pēc — 1400mm soļa garums  200mm)

Connections Savienojumi.  3 x G 1/2'' iekšējās vītnes un 2 x G 3/4'' ārējās vītnes, apakšējas daļas centrā.   (īpašā secībā, kreisā apakšējā). VHV 20, VHV 22, VHV 34 un VHV 46 tipi ir atgriezeniskā tipa un tāpēc tos var pieslēgt vai nu apakšējā labajā vai apakšējā kreisajā pusē.

5 bar  Spiediena tests (standarta konstruktīvajam risinājumam) —  5 bāri.


8 bar Maksimālais darba spiediens (augstspiediena konstrukcijas risinājumiem) —  8 bāri.

Maximal operating temperature Maksimālā darba temperatūra — 110°C.



Tehniskā informācija

Gūstiet pārskatu par vissvarīgākajiem tehniskajiem datiem. Lai saņemtu plašāku informāciju, lejupielādējiet attiecīgos "pdf" formāta failus.

Divcauruļu darbība

Ir vienkārši uzstādīt precīzas vērtības neizmantojot nekādus īpašus rīkus (skatīt rasējumus).

VONARIS horizontal



Radiators tiks piegādāts ar uzstādītu aizsargvāciņu. Pēc aizsargvāciņa noņemšanas (A vienums), tieši iebūvētajā vārstā (B vienums) ir iespējams uzstādīt šādas termostata galvas: Danfoss "RA 2000" vai "RAW", Heimeier "VK", MNG "theraDA", kā arī Oventrop "UNI XD".

Ieteikumi par regulēšanu.
• Noņemiet aizsargvāciņu un sensoru
• Paceliet iestatījuma gredzenu un pagrieziet to pretēji pulksteņrādītāja virzienam, lai iestatītu nepieciešamo
   vērtību — iestatītajai vērtībai (1, 2, ...7, N) ir jābūt vienā līnijā ar marķējumu.
• Iepriekšēja iestatīšana iespējama soļiem 0,5 starp 1 un 7. "N" iestatījums — atceļ visus iepriekšēji veiktos uzstādījumus



Viencaurules sistēma

Vārsta noklusējuma iestatījumi nav jāveic, jo vārsts tiks piegādāts rūpnieciski noregulēts (ar noklusējuma iestatījumu "N").

VONARIS horizontal



Radiators tiks piegādāts ar uzstādītu aizsargvāciņu. Pēc aizsargvāciņa noņemšanas (A vienums), tieši iebūvētajā vārstā (B vienums) ir iespējams uzstādīt šādas termostata galvas:  Danfoss "RA 2000" un "RAW", Heimeier "VK", MNG "theraDA", kā arī Oventrop "UNI XD".

Ņemiet vērā! Uzstādīšanas laikā jānodrošina, lai atplūdes ieliktnis (2) tiktu uzstādīts ūdens atplūdes caurulē un turpgaitas ieliktnis ūdens padeves cauruļvadā.



Krāsas

VONARIS horizontālās konstrukcijas risinājums ir pieejams 45 dažādās krāsās.

Standarta krāsas

  • RAL 9016 Traffic white

RAL krāsas

  • RAL 1004 Golden yellow
  • RAL 1012 Lemon yellow
  • RAL 1023 Traffic yellow
  • RAL 1027 Curry yellow
  • RAL 1033 Dahlia yellow
  • RAL 2003 Pastel orange
  • RAL 2004 Pure orange
  • RAL 3000 Flame red
  • RAL 3005 Wine red
  • RAL 3014 Antique pink
  • RAL 3015 Light pink
  • RAL 4002 Red violet
  • RAL 4007 Purple violet
  • RAL 4008 Signal violet
  • RAL 4009 Pastel violet
  • RAL 5001 Green blue
  • RAL 5002 Ultramarine blue
  • RAL 5009 Azure blue
  • RAL 5014 Pigeon blue
  • RAL 5015 Sky blue
  • RAL 5017 Traffic blue
  • RAL 5022 Night blue
  • RAL 6004 Blue green
  • RAL 6019 Pastel green
  • RAL 6033 Mint turquoise
  • RAL 6034 Pastel turquoise
  • RAL 7001 Silver grey
  • RAL 7013 Brown grey
  • RAL 7015 Slate grey
  • RAL 7016 Anthracite grey
  • RAL 7021 Black grey
  • RAL 7024 Graphite grey
  • RAL 7030 Stone grey
  • RAL 7035 Light grey
  • RAL 7037 Dusty grey
  • RAL 7040 Window grey
  • RAL 8017 Chocolate brown
  • RAL 8019 Grey brown
  • RAL 9001 Cream
  • RAL 9005 Jet black
  • RAL 9006 White aluminium
  • RAL 9007 Grey aluminium
  • RAL 9010 Pure white
  • RAL 040 80 05 (S0222) Caffé Latte
  • RAL 120 70 70 (S0221) E-Green
  • RAL 120 80 60 (S0220) Modern green
  • RAL 150 60 60 (S0219) Green Apple
  • RAL 250-2 (S0182) Lemon Glow
  • RAL 290 40 45 (S0185) Mystic Purple
  • RAL 290 70 20 (S0178) Mauve Haze

Īpašās krāsas

  • S0075 Jasmine
  • S0077 Magnolia
  • S0084 Anemone
  • S0087 Bahama beige
  • S0088 Manhatten
  • S0091 Pergamon
  • S0094 Natura
  • S0164 Banana
  • S0102 Metal Grey
  • S0104 Metal Black
  • S0141 Black Textured
  • S0142 White Textured
  • S0143 Light Grey
  • S0144 Brown Grey
  • S0145 Creme White
  • S0146 Anodic Bronze
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu

Piederumi

Gūstiet pārskatu par mūsu konvektoriem un apsildes iekārtu paneļiem pieejamo plašo piederumu klāstu.

CE Marking and Declaration of Performance (DoP)

The European Union Construction Products Regulation requires that building products, including the radiators and the convectors without an integrated heat source, must be CE-marked in accordance with relevant harmonized product standards EN 442 and the Declaration of Performance (DoP). The CE marking means that each product meets the manufacturing process requirements of the product according to the provisions of manufacture, testing and delivery. The regulation came into force on July 1st, 2013.

Rettig ICC products are CE-marked and the Declaration of Performance of Rettig ICC and its reference documents, Annexes D and Annexes M describing the detailed performance of the products, are available according to the Construction Products Regulation.  See the current DoP of RICC attached and the linked document files.
