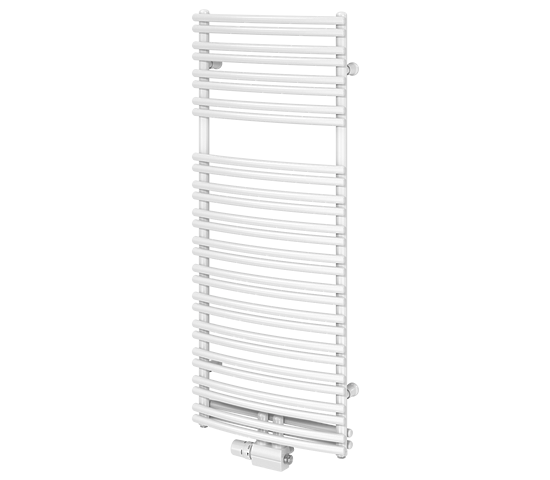

CAVALLY-VM

CAVALLY-VM

Pateicoties vienkāršajam cauruļu izvietojumam radiatoru ir vienkārši tīrīt.
Universālais dizains ar īpašu nezūdošu raksturu.
Brochure Siltumatdeves aprēķins

Pārskats par modeļiem

Šie augstās kvalitātes radiatori ir izgatavoti Austrijā. VOGEL&NOOT izgatavotie radiatori atbilst dažādu starptautiski atzītu kvalitātes standartu prasībām, un to ražošanas procesi visās ražotnēs ir ISO sertificēti.

quality marks

Izmēri un modeļi.

CAVALLY-VM overview

 Width Garums 498, 596, 742, 887
 Height Augstums 796 1196 1756
 Connections Savienojumi. 2 x G 3/4'' ārējās vītnes (vārsta savienojuma komplektam), 2 iekšējās vītnes G 1/2'' un 1 iekšējā vītne G 1/4'' (atgaisošanas skrūve).

 Test positive pressure Spiediena tests — 13 bāri.

 Maximal positive operating pressure Maksimālais darba spiediens — 10 bāri.

 Maximal operating temperature Maksimālā darba temperatūra — 110°C.

Tehniskā informācija

Gūstiet pārskatu par vissvarīgākajiem tehniskajiem datiem. Lai saņemtu plašāku informāciju, lejupielādējiet attiecīgos "pdf" formāta failus.

Pieslēgumu piemēri

CAVALLY-VM connection examplesCAVALLY-VM connection examples

flow Turpgaita

Return Atplūde

Vent plug Atgaisošanas skrūve

Electric connection Elektrosavienojums

Boss spacing Attālums

Connections Savienojumi. 2 x (vārsta G 3/4'' ārējās vītnes savienojuma komplektam), 2 iekšējās vītnes G 1/2'' un 1 iekšējā vītne G 1/4'' (atgaisošanas skrūve).

Test positive pressure Spiediena tests — 13 bāri.

Maximal positive operating pressure Maksimālais darba spiediens — 10 bāri.

Maximal operating temperature Maksimālā darba temperatūra — 110°C.

Piederums —PTC elektriskais sildelements
CAVALLY-VM konstrukcijas radiatorus, kuri ir aprīkoti ar elektrisko apsildes elementu, var izmantot arī reizēs, kad ir izslēgta standarta apkures sistēma. Ir  ārkārtīgi svarīgi  ņemt vērā elektrisko sildelementu jaudas nominālus.

Galvenie standarta piederumi (ir iekļauti):
• Atgaisotājs G 1/4'' un divi pagaidu aizbāžņi.
G 1/2'', niķelēts misiņš, pašblīvējošs, rūpnīcā aizplombēts.
• Vārstu savienojuma komplekts ar taisnleņķa divcauruļu konstrukciju.
• Rozeti atbilstošā krāsā.
• Sienas stiprinājuma komplekts radiatora krāsā.
• Montāžas palīglīdzekļi.
• Uzstādīšanas instrukcija.

Izmēri [mm]

CAVALLY-VM dimensionsCAVALLY-VM dimensions



Krāsas

Šis radiators ir pieejams 45 dažādās krāsās.

Standarta krāsas

  • RAL 9016 Traffic white

RAL krāsas

  • RAL 1004 Golden yellow
  • RAL 1012 Lemon yellow
  • RAL 1023 Traffic yellow
  • RAL 1027 Curry yellow
  • RAL 1033 Dahlia yellow
  • RAL 2003 Pastel orange
  • RAL 2004 Pure orange
  • RAL 3000 Flame red
  • RAL 3005 Wine red
  • RAL 3014 Antique pink
  • RAL 3015 Light pink
  • RAL 4002 Red violet
  • RAL 4007 Purple violet
  • RAL 4008 Signal violet
  • RAL 4009 Pastel violet
  • RAL 5001 Green blue
  • RAL 5002 Ultramarine blue
  • RAL 5009 Azure blue
  • RAL 5014 Pigeon blue
  • RAL 5015 Sky blue
  • RAL 5017 Traffic blue
  • RAL 5022 Night blue
  • RAL 6004 Blue green
  • RAL 6019 Pastel green
  • RAL 6033 Mint turquoise
  • RAL 6034 Pastel turquoise
  • RAL 7001 Silver grey
  • RAL 7013 Brown grey
  • RAL 7015 Slate grey
  • RAL 7016 Anthracite grey
  • RAL 7021 Black grey
  • RAL 7024 Graphite grey
  • RAL 7030 Stone grey
  • RAL 7035 Light grey
  • RAL 7037 Dusty grey
  • RAL 7040 Window grey
  • RAL 8017 Chocolate brown
  • RAL 8019 Grey brown
  • RAL 9001 Cream
  • RAL 9005 Jet black
  • RAL 9006 White aluminium
  • RAL 9007 Grey aluminium
  • RAL 9010 Pure white
  • RAL 040 80 05 (S0222) Caffé Latte
  • RAL 120 70 70 (S0221) E-Green
  • RAL 120 80 60 (S0220) Modern green
  • RAL 150 60 60 (S0219) Green Apple
  • RAL 250-2 (S0182) Lemon Glow
  • RAL 290 40 45 (S0185) Mystic Purple
  • RAL 290 70 20 (S0178) Mauve Haze

Īpašās krāsas

  • S0075 Jasmine
  • S0077 Magnolia
  • S0084 Anemone
  • S0087 Bahama beige
  • S0088 Manhatten
  • S0091 Pergamon
  • S0094 Natura
  • S0164 Banana
  • S0102 Metal Grey
  • S0104 Metal Black
  • S0141 Black Textured
  • S0142 White Textured
  • S0143 Light Grey
  • S0144 Brown Grey
  • S0145 Creme White
  • S0146 Anodic Bronze
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu

CE marķējums un Deklarācija par ražojuma raksturlielumiem (DoP)

Eiropas Savienības Būvizstrādājumu regula pieprasa, lai būvizstrādājumi, tostarp radiatori un konvektori bez integrēta siltuma avota, būtu CE marķēti saskaņā ar visiem attiecīgajiem saskaņotajiem ražošanas standartiem EN 442 un tiem būtu ekspluatācijas īpašību deklarācija (DoP). CE marķējums nozīmē, ka katrs produkts atbilst produktu ražošanas procesa prasībām attiecībā uz ražošanas noteikumiem, testēšanu un piegādi. Regula stājās spēkā 2013. gada 1. jūlijā.
Rettig ICC produkti ir ar CE marķējumu un saskaņā ar Būvizstrādājumu regulu Rettig ICC Ekspluatācijas īpašību deklarāciju un attiecīgajiem atsauces dokumentiem, D un M pielikumiem, kuros ir detalizēti aprakstīts produktu pielietojums.  Skatīt aktuālo RICC ekspluatācijas īpašību deklarāciju un saistītos dokumentu failus.
