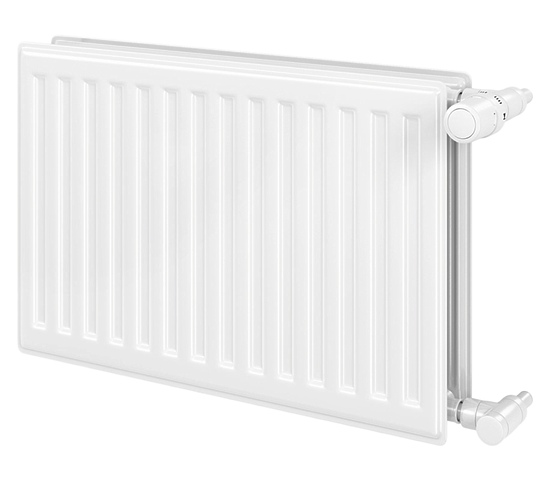

Hygiene compact radiatori

Hygiene compact radiatori

Paredzēts uzstādīšanai telpās, attiecībā uz kurām ir īpašas higiēnas prasības.

Hygiene certificate Brochure Siltumatdeves aprēķins

Pārskats par modeļiem

Higiēnas radiatori nodrošina veidu, kā bez putekļu uzkrāšanās nodrošināt komfortablu siltuma līmeni, jo tiem nav nepieciešami nosedzes paneļi vai konvektīvās plāksnes. Turklāt šī sērija ir īpaši piemērota, lai to izmantotu slimnīcās un visās telpās, kurās ir īpaši stingras higiēnas prasības.

VOGEL&NOOT ražotie radiatori atbilst dažādu starptautiski atzītu kvalitātes standartu prasībām, un to ražošanas procesi visās ražotnēs ir ISO sertificēti. Turklāt VOGEL&NOOT paneļu radiatoru kvalitāte un veiktspējas dati nemitīgi tiek pārskatīti un tos apstiprina akreditētas Eiropas Savienības iestādes.

Quality as a sign of maximum safety

Šiem radiatoriem ir pieejams plašs modeļu klāsts — ar dažādiem izmēriem un konstruktīvajiem risinājumiem, kas būs piemēroti visdažādākajām prasībām.

10 tips

Hygiene compact radiator TYPE 10Hygiene compact radiator TYPE 10

Viens panelis
Height Augstums 300 400 500 600 900
Width Dziļums  līdz 1200  līdz 2400  līdz 2600 līdz 1400
Depth Depth 46

Soļi. Garums sākot no 400mm, nākamais solis +200mm, papildus 520, 720, 920, 1120 un 1320 mm.

Connections  Savienojumi. 4 x G 1/2" I.G.

Test positive pressure  Testēšanas spiediens — 13 bāri.

Maximal positive operating pressure  Maksimālais darba spiediens — 10 bāri.

Maximal operating temperature  Maksimālā darba temperatūra — 110°C.

20 tips

Hygiene compact radiator TYPE 20Hygiene compact radiator TYPE 20

Divi paneļi
Height Augstums 300 400 500 600 900
Width Garums līdz 2400 līdz 3000 līdz 2000
Depth Dziļums 80

Soļi. Garums sākot no 400mm, nākamais solis +200mm, papildus 520, 720, 920, 1120 un 1320 mm.

Connections  Savienojumi. 4 x G 1/2" I.G.

Test positive pressure  Testēšanas spiediens — 13 bāri.

Maximal positive operating pressure  Maksimālais darba spiediens — 10 bāri.

Maximal operating temperature  Maksimālā darba temperatūra — 110°C.

30 tips

Hygiene compact radiator TYPE 30Hygiene compact radiator TYPE 30

Trīs paneļi
Height Augstums 300 400 500 600 900
Width Garums līdz 3000 līdz 2200 līdz 1800
Depth Dziļums 166

Soļi. Garums sākot no 400mm, nākamais solis +200mm, papildus 520, 720, 920, 1120 un 1320 mm.

Connections  Savienojumi. 4 x G 1/2" I.G.

Test positive pressure  Testēšanas spiediens — 13 bāri.

Maximal positive operating pressure  Maksimālais darba spiediens — 10 bāri.

Maximal operating temperature  Maksimālā darba temperatūra — 110°C.

Tehniskā informācija

Kompaktos radiatorus ir iespējams viegli pielāgot viencaurules pieslēgumiem, izmantojot speciālus pieslēguma komplektus.

Pieslēguma režīms — viencaurules sistēma

Connection mode - single-pipe system

Flow Turpgaita Vent plug Atgaisotājs aizbāznis
Return Atplūde Drain plug Drenāža
Blank plug Aizbāznis

Connection modes - double-pipe system

A) Vienpusējs pieslēgums.
B) Diagonālais pieslēgums.
C) Apakšējais pieslēgums(caurplūde). (Brīdinājums! Zemāka veiktspēja)

Connection modes - double-pipe system

Flow Turpgaita Vent plug Atgaisotājs aizbāznis
Return Atplūde Drain plug Drenāža
Blank plug Aizbāznis

Krāsas

Mūsu HYGIENE COMPACT radiatori ir pieejami 45 dažādās krāsās.

Standarta krāsas

  • RAL 9016 Traffic white

RAL krāsas

  • RAL 1004 Golden yellow
  • RAL 1012 Lemon yellow
  • RAL 1023 Traffic yellow
  • RAL 1027 Curry yellow
  • RAL 1033 Dahlia yellow
  • RAL 2003 Pastel orange
  • RAL 2004 Pure orange
  • RAL 3000 Flame red
  • RAL 3005 Wine red
  • RAL 3014 Antique pink
  • RAL 3015 Light pink
  • RAL 4002 Red violet
  • RAL 4007 Purple violet
  • RAL 4008 Signal violet
  • RAL 4009 Pastel violet
  • RAL 5001 Green blue
  • RAL 5002 Ultramarine blue
  • RAL 5009 Azure blue
  • RAL 5014 Pigeon blue
  • RAL 5015 Sky blue
  • RAL 5017 Traffic blue
  • RAL 5022 Night blue
  • RAL 6004 Blue green
  • RAL 6019 Pastel green
  • RAL 6033 Mint turquoise
  • RAL 6034 Pastel turquoise
  • RAL 7001 Silver grey
  • RAL 7013 Brown grey
  • RAL 7015 Slate grey
  • RAL 7016 Anthracite grey
  • RAL 7021 Black grey
  • RAL 7024 Graphite grey
  • RAL 7030 Stone grey
  • RAL 7035 Light grey
  • RAL 7037 Dusty grey
  • RAL 7040 Window grey
  • RAL 8017 Chocolate brown
  • RAL 8019 Grey brown
  • RAL 9001 Cream
  • RAL 9005 Jet black
  • RAL 9006 White aluminium
  • RAL 9007 Grey aluminium
  • RAL 9010 Pure white
  • RAL 040 80 05 (S0222) Caffé Latte
  • RAL 120 70 70 (S0221) E-Green
  • RAL 120 80 60 (S0220) Modern green
  • RAL 150 60 60 (S0219) Green Apple
  • RAL 250-2 (S0182) Lemon Glow
  • RAL 290 40 45 (S0185) Mystic Purple
  • RAL 290 70 20 (S0178) Mauve Haze

Īpašās krāsas

  • S0075 Jasmine
  • S0077 Magnolia
  • S0084 Anemone
  • S0087 Bahama beige
  • S0088 Manhatten
  • S0091 Pergamon
  • S0094 Natura
  • S0164 Banana
  • S0102 Metal Grey
  • S0104 Metal Black
  • S0141 Black Textured
  • S0142 White Textured
  • S0143 Light Grey
  • S0144 Brown Grey
  • S0145 Creme White
  • S0146 Anodic Bronze
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu

CE marķējums un Deklarācija par ražojuma raksturlielumiem (DoP)

Eiropas Savienības Būvizstrādājumu regula pieprasa, lai būvizstrādājumi, tostarp radiatori un konvektori bez integrēta siltuma avota, būtu CE marķēti saskaņā ar visiem attiecīgajiem saskaņotajiem ražošanas standartiem EN 442 un tiem būtu ekspluatācijas īpašību deklarācija (DoP). CE marķējums nozīmē, ka katrs produkts atbilst produktu ražošanas procesa prasībām attiecībā uz ražošanas noteikumiem, testēšanu un piegādi. Regula stājās spēkā 2013. gada 1. jūlijā.
Rettig ICC produkti ir ar CE marķējumu un saskaņā ar Būvizstrādājumu regulu Rettig ICC Ekspluatācijas īpašību deklarāciju un attiecīgajiem atsauces dokumentiem, D un M pielikumiem, kuros ir detalizēti aprakstīts produktu pielietojums.  Skatīt aktuālo RICC ekspluatācijas īpašību deklarāciju un saistītos dokumentu failus.
