T6 radiatori

T6 radiatori

Augsta veiktspēja, ātra telpas uzsildīšana un vienmērīga siltuma sadale.

Izšķirošas T6 radiatora priekšrocības.

Siltumatdeves aprēķins
Brochure Accessories

T6 — revolūcija radiatoru pasaulē!

Pateicoties inovatīvajai centrālā pieslēguma tehnoloģijai un optimālai enerģijas efektivitātei radiatori T6 nosaka telpu sasildīšanas, komforta un vienkāršas izmantošanas standartu — tas ir priekšrocības, kas pārliecinās jebkuru!

Pieslēgumu priekšrocība

Diagonālais vai pievadlīnijas pieslēgums pateicoties standartizētai savienojuma vietai.

T6 connection advantage

Izvēles priekšrocība

Pat tad, ja cauruļvads tiek ierīkots vispirms, radiatora izvēli var jebkurā laikā mainīt.

T6 selection advantage

Novietošanas priekšrocība

Elastīga termostata atrašanās vieta tur, kur tas nepieciešams — pateicoties patentētai radiatora cauruļu sistēmai.

T6 positioning advantage

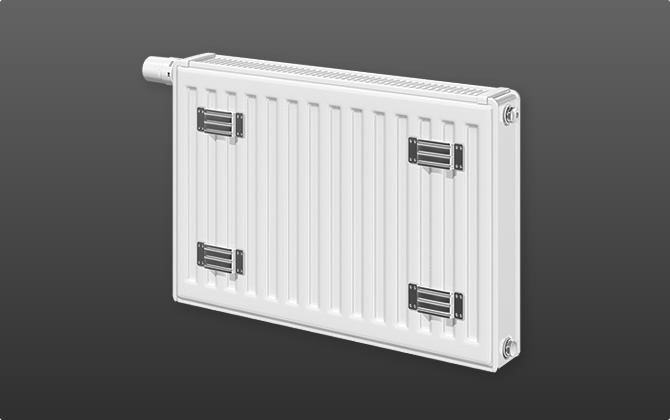

Uzstādīšanas priekšrocība

Zemas izmaksas, saistošs dizains un drošas uzstādīšanas iespējas bez ierobežojumiem.

T6 installation advantage

Attāluma priekšrocība

Plaša modeļu izvēle un standartizēts attālums starp pieslēgumu un sienu.

T6 distance advantage

Montāžas priekšrocība

Lai nodrošinātu netraucētu darba progresu, cauruļvadus var ievilkt pirms tam bez radiatora.

T6 assembly advantage

Pārskats par modeļiem

T6 tehnoloģija ir balstīta uz radiatora asu simetriju, tādējādi garantējot sistēmas neierobežotu elastību. T6 centrālā pieslēguma radiatori ir ideāli simetriski. Tie apvieno lielisku dizainu un unikālu tehnoloģiju. Pateicoties patentētajai tehnoloģijai un konvektīvo plākšņu īpašajai ģeometrijai, T6 radiatoriem ir īpaši augsts siltumražīgums. Šī iemesla dēļ radiators spēj uzsildīt telpas īpaši ātri un garantē optimālu siltumkomforta līmeni.

Quality Marks

Šiem radiatoriem ir pieejams plašs modeļu klāsts — ar dažādiem izmēriem un konstruktīvajiem risinājumiem, kas būs piemēroti visdažādākajām prasībām.

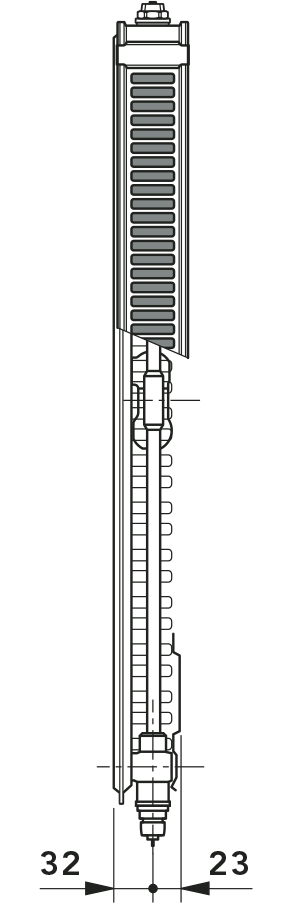

11 VM TIPS

T6 TYPE 11 VM T6 TYPE 11 VM



Viens panelis ar konvektīvo loksni
Height Augstums 300 400 500 600 900
Width Garums up to 2400 up to 2600 up to 2000
Depth Dziļums 61

Soļi. Garums sākot no 400mm, nākamais solis +200mm, papildus 520, 720, 920, 1120 un 1320 mm.

Connections Savienojumi: 4 x G 1/2'' iekšējās vītnes un 2 x G 3/4'' ārējās vītnes, apakšējās daļas centrā.

Test positive pressure Testēšanas spiediens — 13 bāri

Maximal positive operating pressureMaksimālais darba spiediens — 10 bāri.

Maximal operating temperatureMaksimālā darba temperatūra — 110°C.



21 VM-S TIPS



T6 TYPE 21 VM-ST6 TYPE 21 VM-S

Divi paneļi ar vienu konvektīvo loksni
Height Augstums 300 400 500 600 900
Width Garums up to 2400 up to 3000 up to 2000
Depth Dziļums 80

Soļi. Garums sākot no 400mm, nākamais solis +200mm, papildus 520, 720, 920, 1120 un 1320 mm.

Connections  Savienojumi. 4 x G 1/2'' iekšējās vītnes un 2 x G 3/4'' ārējās vītnes, apakšējās daļas centra.

Test positive pressure  Testēšanas spiediens — 13 bāri.

Maximal positive operating pressure  Maksimālais darba spiediens — 10 bāri.

Maximal operating temperature  Maksimālā darba temperatura — 110°C.



22 VM TIPS

 T6 TYPE 22 VMT6 TYPE 22 VM

Divi paneļi ar divām konvektīvajām loksnēm
Height Augstums 300 400 500 600 900
Width Garums up to 3000
up to 2000
Depth Dziļums 105

Soļi. Garums sākot no 400mm, nākamais solis +200mm, papildus 520, 720, 920, 1120 un 1320 mm.

Connections  Savienojumi. 4 x G 1/2'' iekšējās vītnes un 2 x G 3/4'' ārējās vītnes, apakšējās daļas centra.

Test positive pressure  Testēšanas spiediens — 13 bāri.

Maximal positive operating pressure  Maksimālais darba spiediens — 10 bāri.

Maximal operating temperature  Maksimālā darba temperatūra — 110°C.



33 VM TIPS

T6 TYPE 33 VMT6 TYPE 33 VM

Trīs paneļi ar trīs konvektīvajām loksnēm
Height Augstums 300 400 500 600 900
Width Garums up to 3000  up to 2200 up to 1800
Depth Dziļums 166

Soļi. Garums sākot no 400mm, nākamais solis +200mm, papildus 520, 720, 920, 1120 un 1320 mm.

Connections  Savienojumi. 4 x G 1/2'' iekšējās vītnes un 2 x G 3/4'' ārējās vītnes, apakšējās daļas centra.

Test positive pressure  Testēšanas spiediens — 13 bāri.

Maximal positive operating pressure  Maksimālais darba spiediens — 10 bāri.

Maximal operating temperature  Maksimālā darba temperatūra — 110°C.

Tehniskā informācija

T6 CENTRĀLĀ PIESLĒGUMA RADIATORS — ar tam piemetinātajiem "T" veida vārstiem — ir piemērots divcauruļu sistēmām, kā arī viencaurules sistēmām, pateicoties viencaurules kolektoram. Papildus centrālajam pieslēgumam no apakšas tā izsmalcinātais dizains ļauj veidot citus pieslēgumus, kurus izmanto kompaktajiem radiatoriem, piemēram, vienpusējo vai divpusējo pieslēgumu.

Radiatori tiek piegādāti gatavi kā divcauruļu sistēma un ar rūpnīcā veiktiem kv iestatījumiem, atbilstoši radiatora jaudai.

Komunālajām apkures iekārtām, kurām ir liela atšķirība starp ūdens padeves un atgriezes temperatūru, pēc pieprasījuma ir pieejama vārsta ierīce, kas ļauj veikt precīzu un bezpakāpju regulēšanu.

Pieslēguma režīms — divcauruļu sistēma

A) Vienpusējs pieslēgums.
B) Diagonālais pieslēgums.
C) Apakšējais pieslēgums(caurplūde). (Brīdinājums! Zemāka veiktspēja)

T6 connection modes

Flow Turpgaita Vent plug Atgaisotājs aizbāznis
Return Atplūde Drain plug Drenāža
Blank plug Aizbāznis

Brīdinājums!
Izmantojot T6 CENTRĀLĀ PIESLĒGUMA RADIATORU kā kompakto radiatoru, no plastmasas izgatavotie 3/4'' uzskrūvējamie vāciņi ir jānomaina pret vāciņiem ar niķeļa pārklājumu (piederums). Tie ir pieejami ar šādu preču vienības numuru — AZ0PL000C0002000. Turklāt ir jāizņem īpašā ventilācijas atveres aizbāžņa plastmasas detaļa.

kv vērtību tabula

kv-value chart

Vārsta korekcijas iestatījumus iespējams mainīt arī zem darba spiediena.

Divcauruļu sistēma — ieteikumi par iebūvētā vārsta pielāgošanu



T6 double-pipe adjustment tips

Norādījumi par iestatīšanu.
VOGEL&NOOT radiatori ar iebūvētu vārstu ir ar rūpnieciski veiktiem iestatījumiem divcauruļu sistēmām. Ikviens radiators ir aprīkots ar vārsta ieliktni, kas ir piemērots radiatora caurplūdei. Iepriekš noteiktā kv vērtība ir atzīmēta arī ar krāsu uz priekšējās virsmas.

Ņemiet vērā!
Ja ir nepieciešams veikt pielāgotus iestatījumus, tad iepriekšiestatītās kv vērtības pēc nepieciešamības var mainīt. Nevienā brīdī nav problēmu mainīt labās puses iebūvētā vārsta atrašanās vietu uz kreiso pusi. Radiatori tiek piegādāti aizsargapvalkā. Pēc tam, kad noņemts aizsargvāciņš (A pozīcija A) Turpmāk uzskaitītās termostatu galvas var uzstādīt tieši uz iebūvētā vārsta (B. B): Danfoss "RA 2000" un "RAW", Heimeier "VK", Herz "D", MNG "thera DA" un Oventrop "UNI XD".

Viencaurules sistēma — rūpnieciski iestatīts iebūvētais vārsts

T6 single-pipe built-in valve

1 — Turpgaita
2 — Atplūde
3 — Savienojuma skrūve
4 — Droseles regulēšanas skrūve
5 — Lodvārsts
6 — Ārējā 3/4'' vītne

Iekārtās ar viencaurules konstrukciju, iestatīt iebūvēto vārstu uz "N" režīmu.

Radiators tiks piegādāts ar aizsargvāciņu. Pēc aizsargvāciņa noņemšanas (A vienums), tieši iebūvētajā vārstā (B vienums) ir iespējams uzstādīt šādas termostata galvas: Danfoss "RA 2000" un "RAW", Heimeier "VK", MNG "theraDA", kā arī Oventrop "UNI XD".

Brīdinājums! Uzstādīšanas laikā jāievēro piesardzība, lai atpakaļgaitas elements (2) tiktu uzstādīts uz ūdens atgriezes vada, kā arī padeves elements (1) uz ūdens pievades vada.

Jebkurā brīdī iebūvēto vārstu ir iespējams vienkārši mainīt no labās uz kreiso pusi.

Lejupielādes

Šeit jūs varat lejupielādēt visus svarīgos datus dažādos datņu formātos.

Dažādu izšķirtspēju attēli izmantošanai uz izdrukām () vai ekrāniem ().

Krāsas

T6 centrāli pievienojamie paneļu radiatori ir pieejami 45 dažādās krāsās.

Standarta krāsas

  • RAL 9016 Traffic white

RAL krāsas

  • RAL 1004 Golden yellow
  • RAL 1012 Lemon yellow
  • RAL 1023 Traffic yellow
  • RAL 1027 Curry yellow
  • RAL 1033 Dahlia yellow
  • RAL 2003 Pastel orange
  • RAL 2004 Pure orange
  • RAL 3000 Flame red
  • RAL 3005 Wine red
  • RAL 3014 Antique pink
  • RAL 3015 Light pink
  • RAL 4002 Red violet
  • RAL 4007 Purple violet
  • RAL 4008 Signal violet
  • RAL 4009 Pastel violet
  • RAL 5001 Green blue
  • RAL 5002 Ultramarine blue
  • RAL 5009 Azure blue
  • RAL 5014 Pigeon blue
  • RAL 5015 Sky blue
  • RAL 5017 Traffic blue
  • RAL 5022 Night blue
  • RAL 6004 Blue green
  • RAL 6019 Pastel green
  • RAL 6033 Mint turquoise
  • RAL 6034 Pastel turquoise
  • RAL 7001 Silver grey
  • RAL 7013 Brown grey
  • RAL 7015 Slate grey
  • RAL 7016 Anthracite grey
  • RAL 7021 Black grey
  • RAL 7024 Graphite grey
  • RAL 7030 Stone grey
  • RAL 7035 Light grey
  • RAL 7037 Dusty grey
  • RAL 7040 Window grey
  • RAL 8017 Chocolate brown
  • RAL 8019 Grey brown
  • RAL 9001 Cream
  • RAL 9005 Jet black
  • RAL 9006 White aluminium
  • RAL 9007 Grey aluminium
  • RAL 9010 Pure white
  • RAL 040 80 05 (S0222) Caffé Latte
  • RAL 120 70 70 (S0221) E-Green
  • RAL 120 80 60 (S0220) Modern green
  • RAL 150 60 60 (S0219) Green Apple
  • RAL 250-2 (S0182) Lemon Glow
  • RAL 290 40 45 (S0185) Mystic Purple
  • RAL 290 70 20 (S0178) Mauve Haze

Īpašās krāsas

  • S0075 Jasmine
  • S0077 Magnolia
  • S0084 Anemone
  • S0087 Bahama beige
  • S0088 Manhatten
  • S0091 Pergamon
  • S0094 Natura
  • S0164 Banana
  • S0102 Metal Grey
  • S0104 Metal Black
  • S0141 Black Textured
  • S0142 White Textured
  • S0143 Light Grey
  • S0144 Brown Grey
  • S0145 Creme White
  • S0146 Anodic Bronze
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu

CE marķējums un Deklarācija par ražojuma raksturlielumiem (DoP)

Eiropas Savienības Būvizstrādājumu regula pieprasa, lai būvizstrādājumi, tostarp radiatori un konvektori bez integrēta siltuma avota, būtu CE marķēti saskaņā ar visiem attiecīgajiem saskaņotajiem ražošanas standartiem EN 442 un tiem būtu ekspluatācijas īpašību deklarācija (DoP). CE marķējums nozīmē, ka katrs produkts atbilst produktu ražošanas procesa prasībām attiecībā uz ražošanas noteikumiem, testēšanu un piegādi. Regula stājās spēkā 2013. gada 1. jūlijā.
Rettig ICC produkti ir ar CE marķējumu un saskaņā ar Būvizstrādājumu regulu Rettig ICC Ekspluatācijas īpašību deklarāciju un attiecīgajiem atsauces dokumentiem, D un M pielikumiem, kuros ir detalizēti aprakstīts produktu pielietojums.  Skatīt aktuālo RICC ekspluatācijas īpašību deklarāciju un saistītos dokumentu failus.
