Disponibile in varie dimensioni, elementi, colonne, colori.

Convertitore di potenza

Informazioni tecniche Dépliant

Panoramica dei modelli

I radiatori tubolari VOGEL&NOOT sono conformi a numerosi standard di qualità riconosciuti a livello internazionale, i processi di produzione sono inoltre certificati in tutti gli stabilimenti produttivi. A ciò va aggiunto che la qualità e le prestazioni dei radiatori tubolari VOGEL&NOOT sono costantemente controllate e certificate da istituti europei riconosciuti.

quality marks

La vasta scelta fra i vari design e le dimensioni disponibili dà vita ad un'ampia gamma, adatta ad ogni esigenza.

A 2, 3 o 4 colonne

LASERLINE overview of models LASERLINE overview of models
LASERLINE overview of models

Modello  A 2 colonne A 3 colonne A 4 colonne
Height  Altezza da 155 fino a1.000(40)*   da 1.100 fino a3.000(19)* da 155 fino a1.000 (40)* da 1.065 fino a 2.200(19)* da 155 fino a750 (40)* da 900 fino a1.000(30)* da 1.065 fino a1.500 (19)*
- - da 2.500 fino a 3.000(14)* - da 1.800 fino a2.200(14)* da 2.500 fino a3.000(10)* -
Depth  Profondità 63 101 139
Boss spacing  Interasse  Altezza meno 65 mm

v* numero max. di elementi per blocco

connections   Attacchi: 4 x 1/2“ G (attacco femmina) adatto anche agli interassi dei vecchi radiatori in acciaio o ghisa DIN

maximum operating pressure   Pressione max di esercizio: 10 bar

maximum operatingpressure   Temperatura max. di esercizio: 110 °C

A 5 o 6 colonne

LASERLINE overview of models LASERLINE overview of models
Modello A 5 colonne A 6 colonne
Height  Altezza da 155 fino a 600(40)*   665
(35)*		 750
(30)*		 da 900 fino a 1.000 (25)* da 1.065 fino a 1.200 (19)* da 155 fino a 500 (40)* da 550 fino a 600 (35)* 665
(30)* 		 750
(25)*		 da 900 fino a 1.000(20)*

1500
(15)*

 da 1.800 fino a 2.500(10)* da 2.800 fino a 3.000(8)* - - da 1.065 fino a 1.200(15)* 1500
(13)*		 da 1.800 fino a 2.000(10)* da 2.200 fino a 2.500 (8)* da 2.800 fino a 3.000 (7)*
Depth  Profondità 177 215
Boss spacing  Interasse Altezza meno 65 mm

* numero max. di elementi per blocco

connections   Attacchi: 4 x 1/2“ G (attacco femmina) adatto anche agli interassi   dei vecchi radiatori in acciaio o ghisa  DIN

maximum operating pressure  Pressione max di esercizio: 10 bar

maximum operatingpressure  Temperatura max. di esercizio: 110 °C

Informazioni tecniche

Di seguito offriamo una panoramica dei principali dati tecnici. Per ulteriori informazioni, scaricare i seguenti file pdf.

Dimensioni [mm]

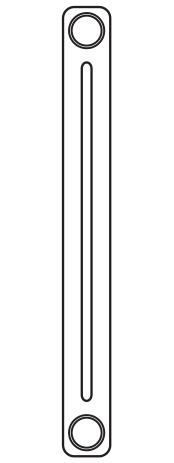

LASERLINE standard dimensions

Height Altezza

Boss spacing Interasse

Esempio di attacco - Sistema monotubo

LASERLINE single-pipe operation

flow  Mandata

Return  Ritorno

Vent plug  Tappo di sfiato

Drain  Tappo di spurgo

Esempio di attacco - Sistema a due tubi

LASERLINE double-pipe operation

flow  Mandata

Return  Ritorno

Vent plug  Tappo di sfiato

Drain  Tappo di spurgo

Colori

I radiatori tubolari LASERLINE sono disponibili in 45 colori.

8 colori sanitari

color name color code
Laserline standard



I colori qui rappresentati non sono da considerarsi vincolanti. Sono possibili differenze di colore dovute alla stampa. Altri colori disponibili su richiesta!

8 colori RAL alla moda

color name color code
LASERLINE Standard

25 colori classici RAL

color name color code
Laserline Standard



I colori qui rappresentati non sono da considerarsi vincolanti. Sono possibili differenze di colore dovute alla stampa. Altri colori disponibili su richiesta!

4 colori metallici

color name color code
Laserline Standard



I colori qui rappresentati non sono da considerarsi vincolanti. Sono possibili differenze di colore dovute alla stampa. Altri colori disponibili su richiesta!

Accessori

Di seguito offriamo una panoramica della nostra ampia gamma di accessori per i radiatori tubolari LASERLINE.

Marcatura CE e Dichiarazione di Prestazione (DoP)

Il Regolamento UE sui prodotti da costruzione, in conformità con le norme armonizzate EN 442 rilevanti e la Dichiarazione di Prestazione (DoP), stabilisce che i prodotti da costruzione, compresi i radiatori e i convettori senza fonte di calore integrata, debbano ottenere la Marcatura CE.  La Marcatura CE indica che ogni singolo prodotto corrisponde alle richieste dei processi di produzione come da disposizioni relative a produzione, verifica e consegna. Il Regolamento è entrato in vigore il 1° luglio 2013.

I prodotti di Rettig ICC sono marcati CE; inoltre, in conformità al Regolamento sui prodotti da costruzione, sono disponibili sia la Dichiarazione di Prestazione di Rettig ICC che i documenti Allegato D e M, con descrizione dettagliata delle prestazioni dei prodotti ai quali si fa riferimento. Si vedano in allegato l’attuale Dichiarazione di Prestazione di RICC e i file collegati.
