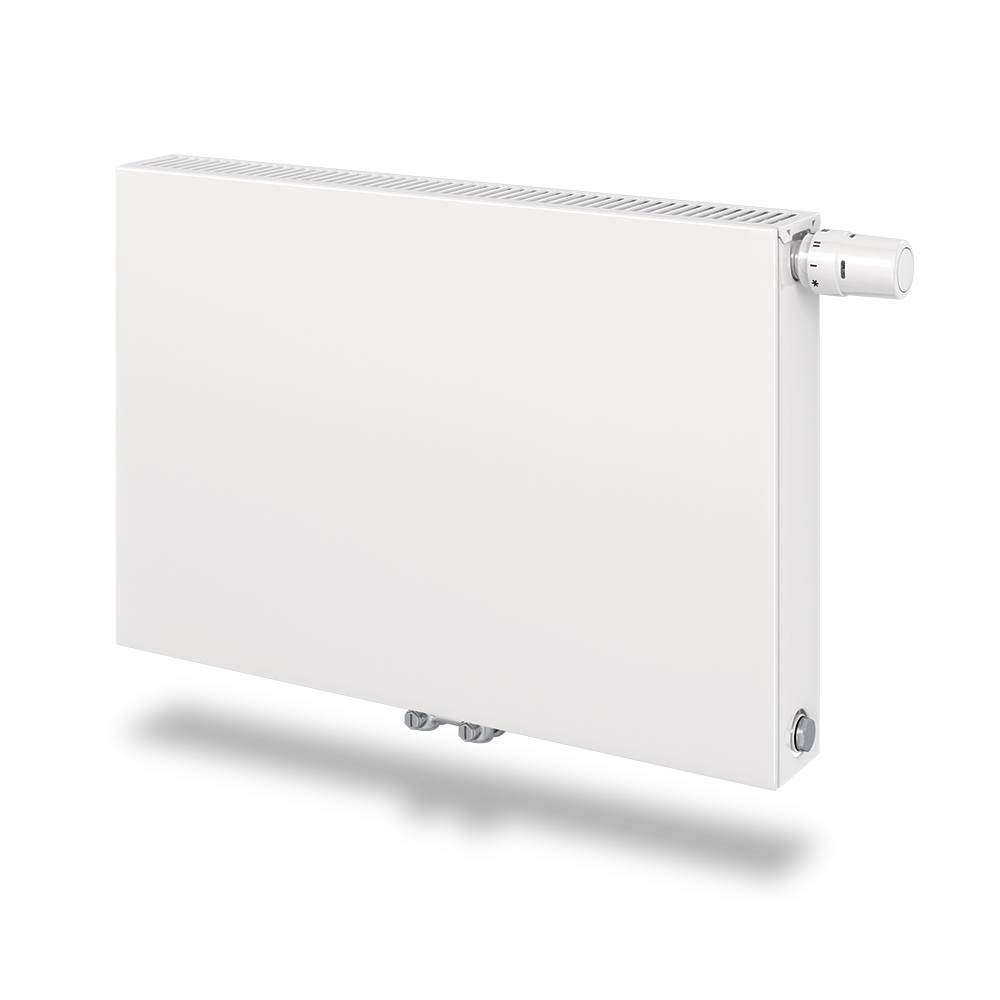

T6: la rivoluzione nel campo dei radiatori
Con l'innovativa tecnologia ad attacco centrale e la più elevata efficienza energetica, T6 fissa nuovi standard nel campo del riscaldamento degli ambienti, del comfort e della facilità di regolazione, tutti vantaggi convincenti.
Attacco diagonale o unilaterale con posizione uniforme degli attacchi.
Anche se le tubature sono già state installate, è sempre possibile effettuare delle modifiche nella scelta del radiatore.
Posizionamento flessibile del termostato su richiesta con sistema di tubi guida brevettato
Possibilità di montaggio economiche, interessanti e sicure, senza limitazioni.
Scelta flessibile dei modelli con distanza standard dell'attacco dalla parete.
È possibile una pre-installazione delle tubature senza il radiatore, per poter continuare i lavori senza problemi.
Panoramica delle varianti
La tecnologia T6 si basa su un asse simmetrico del radiatore, garantendo così estrema flessibilità. I radiatori con attacco centrale T6 sono infatti perfettamente simmetrici e permettono una combinazione ideale tra design e tecnologia. I radiatori con attacco centrale T6 sono caratterizzati da prestazioni riscaldanti estremamente elevate e consentono quindi di riscaldare gli ambienti in modo rapido ed efficiente. Ciò a sua volta garantisce un comfort termico ottimale!
Ampia scelta di modelli grazie alle varie dimensioni e versioni, che si differenziano per strati e numero di pannelli convettori, adatti a qualsiasi esigenza.
 Altezza |
300 |
400 |
500 |
600 |
900 |
 Lunghezza |
fino a 2400 |
fino a 2600 |
fino a 2000 |
 Profondità |
63 |
Step: tutte le lunghezze a partire da 400 mm aumentando sempre di 200 mm; inoltre 520, 720, 920, 1.120 e 1.320 mm
Attacchi: 4 x G 1/2 I.G. e 2 x G 3/4 A.G. in basso al centro
Pressione di prova: 13 bar
Max. sovrapressione di esercizio: 10 bar
Temperatura max. di esercizio: 110 °C
| a due strati con un pannello convettivo |
| Altezza |
300 |
400 |
500 |
600 |
900 |
| Lunghezza |
fino a 2400 |
fino a 3000 |
fino a 2000 |
| Profondità |
82 |
Step: tutte le lunghezze a partire da 400 mm aumentando sempre di 200 mm; inoltre 520, 720, 920, 1.120 e 1.320 mm
Attacchi: 4 x G 1/2 I.G. e 2 x G 3/4 A.G. in basso al centro
Pressione di prova: 13 bar
Max. sovrapressione di esercizio: 10 bar
Temperatura max. di esercizio: 110 °C
| a due strati con due pannelli convettivi |
| Altezza |
300 |
400 |
500 |
600 |
900 |
| Lunghezza |
fino a 3000 |
fino a 2000 |
| Profondità |
107 |
Step: tutte le lunghezze a partire da 400 mm aumentando sempre di 200 mm; inoltre 520, 720, 920, 1.120 e 1.320 mm
Attacchi: 4 x G 1/2 I.G. e 2 x G 3/4 A.G. in basso al centro
Pressione di prova: 13 bar
Max. sovrapressione di esercizio: 10 bar
Temperatura max. di esercizio: 110 °C

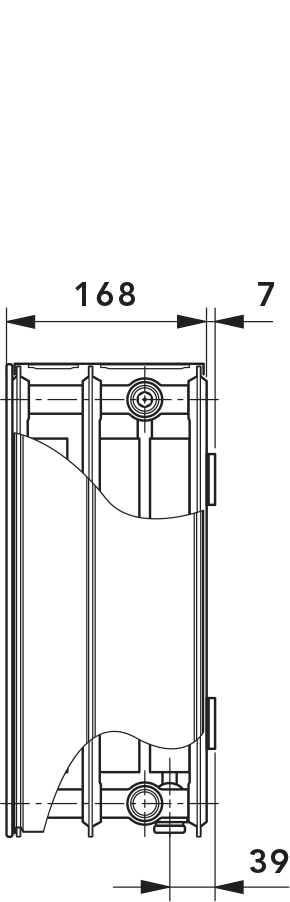

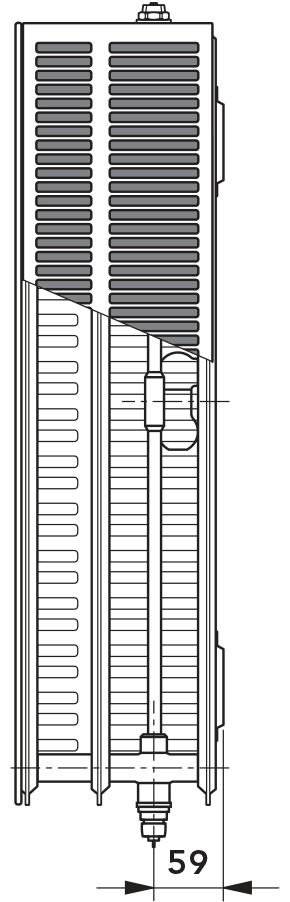

| a tre strati con tre pannelli convettivi |
| Altezza |
300 |
400 |
500 |
600 |
900 |
| Lunghezza |
fino a 3000 |
fino a 2200 |
fino a 1800 |
| Profondità |
168 |
Step: tutte le lunghezze a partire da 400 mm aumentando sempre di 200 mm; inoltre 520, 720, 920, 1.120 e 1.320 mm
Attacchi: 4 x G 1/2 I.G. e 2 x G 3/4 A.G. in basso al centro
Pressione di prova: 13 bar
Max. sovrapressione di esercizio: 10 bar
Temperatura max. di esercizio: 110 °C
Informazioni tecniche
Il RADIATORE CON ATTACCO CENTRALE T6 con set di valvole a T saldate è adatto sia ad impianti a due tubi che a tubo singolo con l'impiego di una valvola monotubo. Oltre che l'attacco centrale inferiore, questo sistema tecnicamente avanzato permette anche possibilità di collegamento adatte a radiatori compatti, come l'attacco unilaterale o alternato.
Di fabbrica il radiatore viene fornito per impianti a due tubi con impostazioni KV in conformità con la potenza del radiatore.
Per gli impianti di teleriscaldamento ad elevata differenza di temperatura tra mandata e ritorno, è possibile su richiesta l'impiego di un inserto della valvola che può essere regolato con estrema precisione.

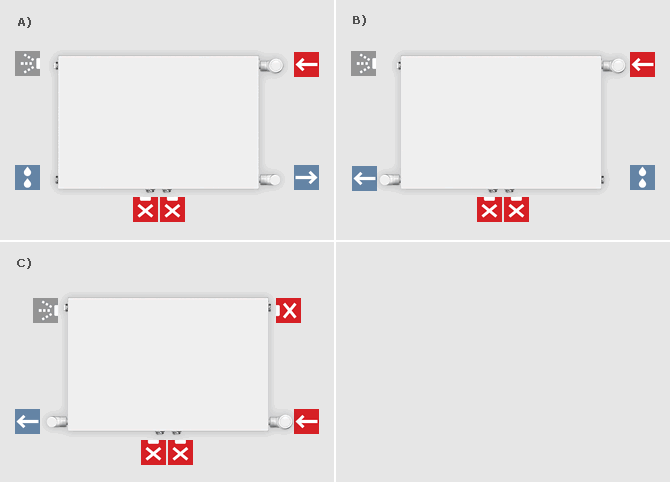

A) Attacco unilaterale
B) Attacco alternato
C) Attacco a correre (Attenzione: prestazione inferiore)
Mandata
Ritorno
Tappo cieco
Tappo di sfiato
Tappo di spurgo
Attenzione: in caso di utilizzo del RADIATORE CON ATTACCO CENTRALE T6 come radiatore compatto, i tappi di chiusura 3/4“ in plastica vanno sostituiti con tappi in ottone nichelato (accessorio). Codice articolo: AZ0PL000C0002000. Anche la parte in plastica dello speciale tappo di sfiato deve essere rimossa..
Chiaramente la modifica delle pre-impostazioni della valvola può essere effettuata anche quando l’impianto è in pressione.
 |
Note per la regolazione:

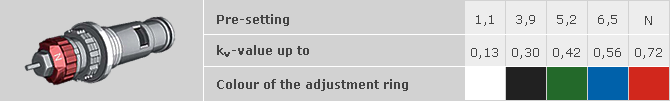

i radiatori VOGEL&NOOT sono equipaggiati di fabbrica per sistemi a due tubi. Ogni radiatore, a seconda della sua potenza termica, è dotato di un inserto della valvola pre-regolato. Inoltre la pre-regolazione del KV di fabbrica è segnalata cromaticamente sul lato frontale.
Nota: nel caso in cui fossero necessari degli adattamenti, è possibile modificare a seconda delle esigenze i valori preimpostati per KV. Lo spostamento della valvola preimpostata dal lato destro a quello sinistro è possibile in qualsiasi momento. Il radiatore viene fornito con un cappuccio protettivo. Dopo aver tolto il cappuccio protettivo (pos. A) è possibile montare le testine termostatiche "RA 2000" o "RAW" della Danfoss, "VK" della Heimeier, "D" della Herz, "thera DA" della MNG o "UNI XD" della Oventropdirettamente sulla valvola integrata (pos. B).
|
 |
Nel funzionamento a un tubo, la valvola integrata va impostata su N.
Il radiatore viene fornito con un cappuccio protettivo. Dopo aver tolto il cappuccio protettivo (pos. A) è possibile montare le testine termostatiche "RA 2000" o "RAW" della Danfoss, "VK" della Heimeier, "D" della Herz, "thera DA" della MNG o "UNI XD" della Oventrop direttamente sulla valvola integrata (pos. B).
Attenzione: durante il montaggio della valvola monotubo, assicurarsi che l'elemento di ritorno (2) sia stato installato nel flusso di ritorno e l'elemento di mandata (1) nel flusso di mandata.
Lo spostamento della valvola preimpostata dal lato destro a quello sinistro è possibile in qualsiasi momento.
|
Colori
Il RADIATORE CON ATTACCO CENTRALE T6 è disponibile in 71 colori diversi.
-
RAL9016
Traffic White
-
RAL 9010
Pure White
-
RAL 9001
Cream White
-
RAL 250-2
Lemon Glow
-
RAL 1023
Traffic Yellow
-
RAL 1012
Lemon Yellow
-
RAL 1004
Golden Yellow
-
RAL 1027
Curry
-
RAL 6034
Pastel Turquoise
-
RAL 5014
Pastel TurquoisePigeon Blue
-
RAL 5009
Azure Blue
-
RAL 5015
Sky Blue
-
RAL 5017
Traffic Blue
-
RAL 5022
Night Blue
-
RAL 5002
Ultramarine Blue
-
RAL 5001
Green Blue
-
RAL 9005
Jet Black
-
RAL 7021
Black Grey
-
RAL 1033
Dahlia Yellow
-
RAL 2003
Pastel Orange
-
RAL 2004
Pure Orange
-
RAL 3000
Flame Red
-
RAL 3005
Wine Red
-
RAL 4002
Red Violet
-
RAL 4007
Purple Violet
-
RAL 4008
Signal Violet
-
RAL 290 70 20
Mauve Haze
-
RAL 290 40 45
Mystic Purple
-
RAL 4009
Pastel Violet
-
RAL 3015
Light Pink
-
RAL 3014
Antique Pink
-
RAL 6019
Pastel Green
-
RAL 120 80 60
Modern green
-
RAL 120 70 70
E-Green
-
RAL 150 60 60
Green Apple
-
RAL 6033
Mint Turquoise
-
RAL 6004
Blue Green
-
RAL 8017
Chocolate Brown
-
RAL 8019
Grey Brown
-
RAL 040 80 05
White Coffee
-
RAL 7035
Light Grey
-
RAL 7040
Window Grey
-
RAL 7001
Silver Grey
-
RAL 7037
Dusty Grey
-
RAL 7030
Stone Grey
-
RAL 7013
Brown Grey
-
RAL 7015
Slate Grey
-
RAL 7016
Anthracite Grey
-
RAL 7024
Graphite Grey
-
RAL 9006
White Aluminium
-
RAL 9007
Grey Aluminium
I colori qui rappresentati sono indicativi. Altri colori disponibili su richiesta!
-
S0075
Jasmine
-
S0091
Pergamon
-
S0094
Natura
-
S0087
Bahama Beige
-
S0084
Anemone
-
S0077
Magnolia
-
S0164
Banana
-
S0088
Manhatten
I colori qui rappresentati sono indicativi. Altri colori disponibili su richiesta!
-
S0145
Creme White
-
S0142
White Textured
-
S0141
Black Textured
-
S0147
Anodic Brown
-
S0148
Anodic Black
-
S0149
Anodic Natura
-
S0201
Metal Alu
-
S0102
Metal Grey
-
S0146
Anodic Bronze
-
S0104
Metal Black
-
S0144
Brown Grey
-
S0143
Light Grey
I colori qui rappresentati sono indicativi. Altri colori disponibili su richiesta!
Download
Da qui si possono scaricare i dati più importanti in diversi formati.
Referenze
Di seguito un accenno ad alcuni lavori di riferimento in cui si è scelto di impiegare il RADIATORE CON ATTACCO CENTRALE T6 per l'emissione di calore. I responsabili dei progetti ripongono fiducia già da anni nei nostri prodotti e nel nostro know-how per lo sviluppo di lavori di grande portata.
-
Siemens City
Ultra moderno e altamente efficiente.
Prodotto: T6
Unità: 3.400
Installatore impianto di riscaldamento: Siemens Bacon GmbH
Architetti: Soyka/Silber/Soyka
Foto: © Siemens City
-
Prodotto: T6
Unità: 4.000
Installatore impianto di riscaldamento: Ortner GesmbH
Architetti: Neumann und Partner
Foto: © AnnA BlaU
-
Prodotto: T6
Unità: 1.500
Installatore impianto di riscaldamento: Siemens Bacon GmbH
Architetti: Heinz Neumann, Hans Hollein
Foto: © Invisigoth67
Marcatura CE e Dichiarazione di Prestazione (DoP)
Il Regolamento UE sui prodotti da costruzione, in conformità con le norme armonizzate EN 442 rilevanti e la Dichiarazione di Prestazione (DoP), stabilisce che i prodotti da costruzione, compresi i radiatori e i convettori senza fonte di calore integrata, debbano ottenere la Marcatura CE. La Marcatura CE indica che ogni singolo prodotto corrisponde alle richieste dei processi di produzione come da disposizioni relative a produzione, verifica e consegna. Il Regolamento è entrato in vigore il 1° luglio 2013.
I prodotti di Rettig ICC sono marcati CE; inoltre, in conformità al Regolamento sui prodotti da costruzione, sono disponibili sia la Dichiarazione di Prestazione di Rettig ICC che i documenti Allegato D e M, con descrizione dettagliata delle prestazioni dei prodotti ai quali si fa riferimento. Si vedano in allegato l’attuale Dichiarazione di Prestazione di RICC e i file collegati.
