Italia

VELINO

VELINO

I tubi verticali di questi radiatori salvaspazio irradiano calore e, allo stesso tempo, slanciano la stanza.
Convertitore di potenza
Informazioni tecniche Dépliant innovazioni

Panoramica dei modelli

Radiatori di design prodotti in Austria. I radiatori di design VOGEL&NOOT sono conformi a numerosi standard di qualità riconosciuti a livello internazionale, i processi di produzione sono inoltre certificati in tutti gli stabilimenti produttivi. In aggiunta la qualità e le prestazioni dei radiatori di design VOGEL&NOOT sono costantemente controllate e certificate da istituti europei riconosciuti.



marchi di qualitá

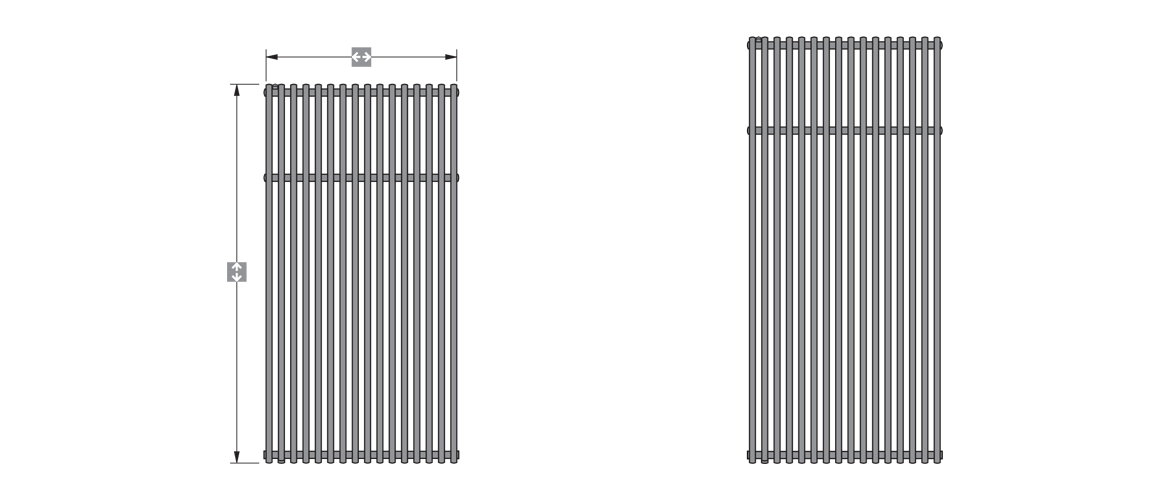

Dimensioni e modelli

VELINO Dimensioni e modelli
Lunghezza  Lunghezza 510, 822, 1030 510, 822, 1030, 1238
Altezza  Altezza 1600 1800

Attacchi  Attacchi: 3 x G 1/2 I.G. e 3 x G 1/4 I.G. (per tappi di sfiato e di spurgo)

Pressione di prova: 13 bar  Pressione di prova: 13 bar

Max. sovrapressione di esercizio: 10 bar  Max. sovrapressione di esercizio: 10 bar

Temperatura max. di esercizio: 110 °C  Temperatura max. di esercizio: 110 °C

Informazioni tecniche

Di seguito offriamo una panoramica dei principali dati tecnici. Per ulteriori informazioni, scaricare i seguenti file pdf.

Esempi di attacco

VELINO Esempi di attacco

Mandata  Mandata

Ritorno  Ritorno

Tappo di sfiato  Tappo di sfiato

Attacco elettrico  Attacco elettrico

Tappo di spurgo  Tappo di spurgo

Distanza mozzi  Distanza mozzi

Attacchi  Attacchi: 3 x G 1/2 I.G. e 3 x G 1/4 I.G. (per tappi di sfiato e di spurgo)

Pressione di prova: 13 bar  Pressione di prova: 13 bar

Max. sovrapressione di esercizio: 10 bar  Max. sovrapressione di esercizio: 10 bar

Temperatura max. di esercizio: 110 °C  Temperatura max. di esercizio: 110 °C

Accessori: elemento elettrico riscaldante PTC
Gli radiatori ROM, dotati di elemento elettrico riscaldante PTC, possono essere utilizzati anche quando il riscaldamento non serve. L'assegnazione delle prestazioni dell'elemento elettrico riscaldante vaobbligatoriamente mantenuta.

Forniti di serie con:
• 1 tappo di sfiato G 1/4 girevole, due tappi ciechi G 1/4, un tappo cieco
G 1/2, ottone nichelato, autosigillanti
• kit per il fissaggio a muro nello stesso colore del radiatore
• aiuti per il montaggio
• Istruzioni di montaggio

Dimensioni [mm]

VELINO Dimensioni [mm]

Colori

Questo radiatore di design è disponibile in 71 colori diversi.

COLORI RAL

  • RAL9016 Traffic White
  • RAL 9010 Pure White
  • RAL 9001 Cream White
  • RAL 250-2 Lemon Glow
  • RAL 1023 Traffic Yellow
  • RAL 1012 Lemon Yellow
  • RAL 1004 Golden Yellow
  • RAL 1027 Curry
  • RAL 6034 Pastel Turquoise
  • RAL 5014 Pastel TurquoisePigeon Blue
  • RAL 5009 Azure Blue
  • RAL 5015 Sky Blue
  • RAL 5017 Traffic Blue
  • RAL 5022 Night Blue
  • RAL 5002 Ultramarine Blue
  • RAL 5001 Green Blue
  • RAL 9005 Jet Black
  • RAL 7021 Black Grey
  • RAL 1033 Dahlia Yellow
  • RAL 2003 Pastel Orange
  • RAL 2004 Pure Orange
  • RAL 3000 Flame Red
  • RAL 3005 Wine Red
  • RAL 4002 Red Violet
  • RAL 4007 Purple Violet
  • RAL 4008 Signal Violet
  • RAL 290 70 20 Mauve Haze
  • RAL 290 40 45 Mystic Purple
  • RAL 4009 Pastel Violet
  • RAL 3015 Light Pink
  • RAL 3014 Antique Pink
  • RAL 6019 Pastel Green
  • RAL 120 80 60 Modern green
  • RAL 120 70 70 E-Green
  • RAL 150 60 60 Green Apple
  • RAL 6033 Mint Turquoise
  • RAL 6004 Blue Green
  • RAL 8017 Chocolate Brown
  • RAL 8019 Grey Brown
  • RAL 040 80 05 White Coffee
  • RAL 7035 Light Grey
  • RAL 7040 Window Grey
  • RAL 7001 Silver Grey
  • RAL 7037 Dusty Grey
  • RAL 7030 Stone Grey
  • RAL 7013 Brown Grey
  • RAL 7015 Slate Grey
  • RAL 7016 Anthracite Grey
  • RAL 7024 Graphite Grey
  • RAL 9006 White Aluminium
  • RAL 9007 Grey Aluminium
I colori qui rappresentati sono indicativi. Altri colori disponibili su richiesta!

COLORI SANITARI

  • S0075 Jasmine
  • S0091 Pergamon
  • S0094 Natura
  • S0087 Bahama Beige
  • S0084 Anemone
  • S0077 Magnolia
  • S0164 Banana
  • S0088 Manhatten
I colori qui rappresentati sono indicativi. Altri colori disponibili su richiesta!

COLORI SPECIALE

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey
I colori qui rappresentati sono indicativi. Altri colori disponibili su richiesta!

Download

Da qui si possono scaricare i dati più importanti in diversi formati.

PDF

DXF / DWG

SOFTWARE & TOOLS

Accessori

Forniti di serie con:
• 1 tappo di sfiato G 1/4 girevole, due tappi ciechi G 1/4, un tappo cieco
  G 1/2, ottone nichelato, autosigillante
• kit per il fissaggio a muro nello stesso colore del radiatore
• aiuti per il montaggio
• Istruzioni di montaggio

Di seguito una panoramica della nostra ampia gamma di accessori per radiatori di design.

PDF

Marcatura CE e Dichiarazione di Prestazione (DoP)

Il Regolamento UE sui prodotti da costruzione, in conformità con le norme armonizzate EN 442 rilevanti e la Dichiarazione di Prestazione (DoP), stabilisce che i prodotti da costruzione, compresi i radiatori e i convettori senza fonte di calore integrata, debbano ottenere la Marcatura CE.  La Marcatura CE indica che ogni singolo prodotto corrisponde alle richieste dei processi di produzione come da disposizioni relative a produzione, verifica e consegna. Il Regolamento è entrato in vigore il 1° luglio 2013.

I prodotti di Rettig ICC sono marcati CE; inoltre, in conformità al Regolamento sui prodotti da costruzione, sono disponibili sia la Dichiarazione di Prestazione di Rettig ICC che i documenti Allegato D e M, con descrizione dettagliata delle prestazioni dei prodotti ai quali si fa riferimento. Si vedano in allegato l’attuale Dichiarazione di Prestazione di RICC e i file collegati.

PDF
