ULOW-E2

ULOW-E2

S radijatorima ULOW-E2 vec danas koristite tehnologiju radijatora sutrašnjice.

Kalkulator snage
Cjenik Prospekt

Pečat kvalitete za natprosječnu kvalitetu proizvoda

Mnogi međunarodno priznati stručnjaci potvrđuju izvanrednu kvalitetu dizajna i naprednu tehnologiju radijatora ULOW-E2.

red dot award

Vizionarski dizajn E2 tehnologije početkom je ožujka osvojio nagradu red dot award za product design 2013.

Ovaj cijenjeni, međunarodno priznati trofej svake se godine dodjeljuje inovatninim dizajnerskim proizvodima – u tu svrhu proizvode pristigle iz cijelog svijeta u višednevnom procesu ocjenjuje vrhunski međunarodni stručni žiri.

design plus

Inovativni koncept radijatora ULOW-E2 uvjerio je i stručni žiri na sajmu ISH 2013. ULOW-E2 je nagrađen nagradom DESIGN PLUS Award.

Ocjenjivali su se kvaliteta dizajna, cjelokupni koncept, inovativnost te tehnički i ekološki aspekti.

Inovacija za obnovljivu energiju

Posebno za rad na niskim temperaturama s toplinskom pumpom i solarnom tehnikom.

Radijator ULOW-E2 razvijen je posebno za rad na niskim temperaturama u kombinaciji s toplinskom pumpom i solarnom tehnikom te dopušta dolazne temperature do ispod 40° C. Raspolaže inteligentnom regulacijskom tehnikom koja “razmišlja” i prilagođava se različitim radnim uvjetima i željama korisnika.

E2 Technology

Uz radijator ULOW-E2 već danas koristite radijatorsku tehnologiju sutrašnjice.

Prednosti E2 tehnologije nisu prepoznatljive samo po jasnim vrijednostima snage, već i jedinstveni dizajn signalizira: Ovdje se radi o visokotehnološkom sustavu za emisiju topline koji najavljuje novo doba te čini buduću generaciju emisije topline.

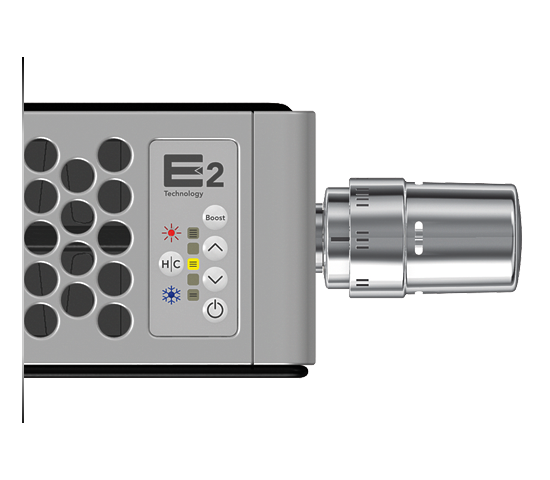

Inovativna dodirna ploča za regulaciju

Radijator ULOW-E2 je opremljen preglednom DODIRNOM PLOČOM ZA REGULACIJU pomoću koje se podešavaju individualne funkcije radijatora:

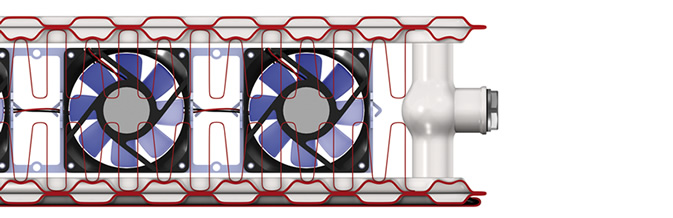

Optimizacija konvekcije uz pomoć ventilatora

Zbog velikog udjela radijacijske topline i optimizacije konvekcije uz pomoć ventilatora u skladu s potrebom ULOW-E2 može zajamčiti brzu emisiju topline i kratko vrijeme reakcije. Zimi se noćne faze isključivanja ili gubici zbog prozračivanja prostorije mogu kompenzirati bez problema i u kratkom vremenu.

Dokazana tehnologija s priključkom u sredini

U današnjem fleksibilnom građevinarstvu više se ne može ni zamisliti rad bez prethodnog polaganja cijevi. Ovdje tehnologija priključka u sredini može znatno doprinijeti smanjenom obujmu posla na montaži i smanjenoj sklonosti pogreškama odn. omogućava maksimalnu slobodu planiranja i instalacije.

Servisni pristup radijatora ULOW-E2 poseban je zbog servisnog pristupa za koji uglavnom nije potreban alat.

Sve funkcijske jedinice i elektroničke komponente lako su dostupne i montiraju se jednostavno pomoću utičnih odn. steznih spojeva. Time se štede troškovi i vrijeme održavanja i čišćenja. Ventilatori se mogu lagano bočno izvaditi i staviti, a niskotemperaturni radijator E2 zatim se može očistiti kao klasični pločasti radijator.

Veliki potencijal uštede

Ako se mijenjaju mogućnosti koje trenutno postoje na tržištu dolazi do jasnog sniženja temperature pogonskih sredstava i velikog potencijala uštede.

Uz ULOW-E2 cijeli sustav grijanja može raditi znatno energetski učinkovitije.

Najbrža emisija topline i kratko vrijeme reakcije

Zbog visokog udjela radijacijske topline i optimizacije konvekcije uz pomoć ventilatora prema potrebi, ULOW-E2 može jamčiti brzu emisiju topline i kratko vrijeme reakcije.

Zimi se noćne faze isključivanja ili gubici zbog prozračivanja prostorije mogu kompenzirati bez problema i u kratkom vremenu.

ULOW-E2 se može koristiti u novogradnji, ali i u termički saniranim zgradama. Posebno u kombinaciji s obnovljivim izvorima energije (toplinska pumpa, solarno grijanje, kondenzacijski kotao itd.) on je važan element suvremenih niskotemperaturnih sustava grijanja. Budući da ULOW-E2 može raditi s istim dolaznim temperaturama (do ispod 40 °C) kao i podno grijanje, bez ikakvih je problema moguća zajednička uporaba sa samo jednim izvorom grijanja.

Inteligentna regulacija

Posebnost radijatora ULOW-E2 su ventilatori za podršku prirodne konvekcije u kombinaciji s inteligentnom regulacijom koja posve automatski odn. ovisno o radnim uvjetima i željama korisnika prelazi iz statičkog u dinamički način rada i obrnuto.

Ventilatori se uključuju samo po potrebi jer uređaj i u statičkom načinu rada ima veliku osnovnu snagu.

Visok udio radijacijske topline

Za razliku od čistih konvektora ULOW-E2 ima puno veći udio radijacijske topline zbog ploča punjenih vodom na prednjoj i stražnjoj strani.

Vrlo jednostavna instalacija

ULOW-E2 je spreman za spajanje i instalira se jednostavno, učinkovito, fleksibilno i ekonomično kao običan radijator.

To je posebno važno kod sanacije.

Upute za majstore:

Ovdje ćete pronaći važne upute za ispravno rukovanje radijatorom ULOW-E2.

Pod kojim uvjetima rade ventilatori kad griju?

Neovisno o tome rade li u načinu Komfort ili Boost, temperatura povrata mora biti za 3 °C viša od izmjerene temperature prostorije i istovremeno izmjerena temperatura prostorije mora biti ispod prethodno podešene zadane temperature prostorije. Čim jedan od uvjeta nije ispunjen, ventilatori se isključuju.

Pod kojim uvjetima rade ventilatori kad hlade?

Ovdje temperatura povrata mora biti za 3 °C niža od izmjerene temperature prostorije i istovremeno izmjerena temperatura prostorije mora biti iznad prethodno podešene zadane temperature prostorije. Čim jedan od uvjeta nije ispunjen, ventilatori se isključuju.

Kako se pristupa najvažnijim postavkama parametara?

Važni parametri kao što su histereza, trajanje pojačanog rada, razlika izmjerene temperature prostorije odn. razlika između povrata i temperature prostorije mogu se prilagođavati specijalnim uvjetima u vlastitom servisnom načinu rada.

Prednosti ULOW-E2 niskotemperaturnog radijatora na jednom mjestu

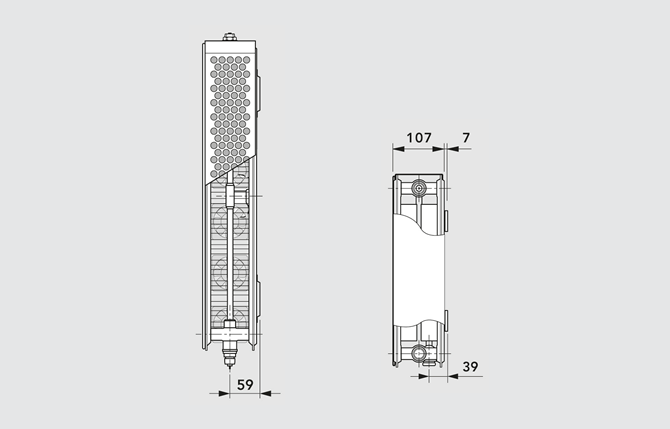

Pregled tipova

Radijator ULOW-E2 s ima visok udio radijacijske topline zbog ploča punjenih vodom i osigurava optimizaciju konvekcije prema potrebama.

Avangardni dizajn ispunjava sve zahtjeve suvremenog interijera te prostorijama sa stilom daje dodatnu vrijednost.

type_ulow_e2



Dvoslojni
Height Visina 500 600 900
Width Dužina 400 do 2000

Dužine: sve ugradbene dužine počinju s 400 mm u stupnjevima po 200 mm.

icon_anschluesse Priključci: 4 x navoj 1/2 unutarnji navoj i 2 x navoj 3/4 vanjski navoj, ispod u sredini.

icon_max_betriebsueberdruck Maks. radni tlak: Obična izvedba: 10 bara

icon_max_betriebstemperatur Maks. radna temperatura: 60 °C

icon_elektroanschluss Vrsta zaštite IP24 Napon napajanja: 230V

Tehnički podaci

ULOW-E2 prikladan je za dvocjevne sustave, kao i za jednocjevne sustave ako se koristi jednocijevni razvodnik. Uz srednji priključak odozdo tehnički usavršena koncepcija omogućava i druge mogućnosti priključivanja poznate za kompaktne radijatore, kao što su jednostrani i izmjenični priključak.

Radijator se tvornički isporučuje za dvocjevne sustave s podešenom kv vrijednošću u skladu sa snagom radijatora.

Tabela kv-vrijednosti

Tabela kv-vrijednosti

Moguća je i promjena tvornički prednastavljene Kv vrijednosti.

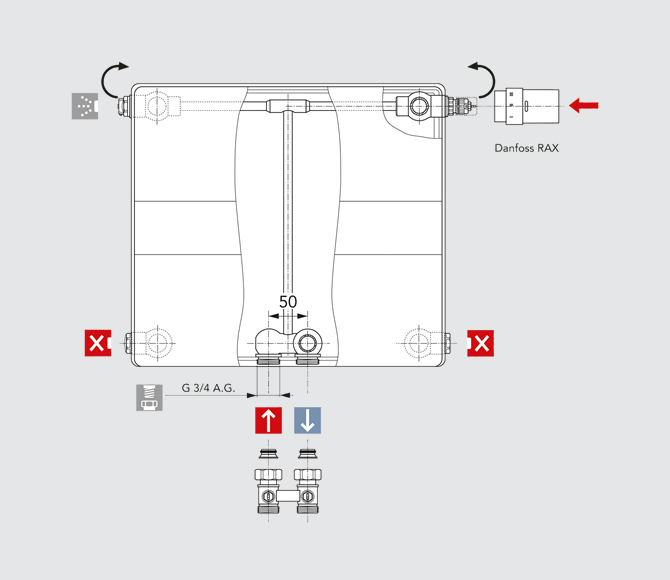

Dvocjevni sistem - upute za podešavanje i orijentacijske vrijednosti

ULOW-E2 - Dvocjevni sistem

Upute za podešavanje:
Ventilski radijatori VOGEL&NOOT tvornički su opremljeni za dvocjevne sustave. Svaki radijator je, ovisno o ogrjevnoj snazi, opremljen prethodno podešenim ventilskim uloškom. Postavka kv-vrijednosti dodatno je na čeonoj strani označena bojom.

Uputa: Ako su potrebne individualne prilagodbe, prethodno podešene kv-vrijednosti mogu se promijeniti po potrebi. Premještanje ugrađenog ventila s desne na lijevu stranu uvijek je moguće bez problema. Radijator se isporučuje s montiranom zaštitnom kapicom. Nakon demontaže zaštitne kapice (poz A) mogu se izravno na ugrađeni ventil (poz. B) montirati termostatske glave „RAX“, „RA 2000“ odn. „RAW“ tvrtke Danfoss, „VK“ tvrtke Heimeier, „D“ tvrtke Herz, „thera DA“ tvrtke MNG te „UNI XD“ tvrtke Oventrop.

Jednotrubková soustava

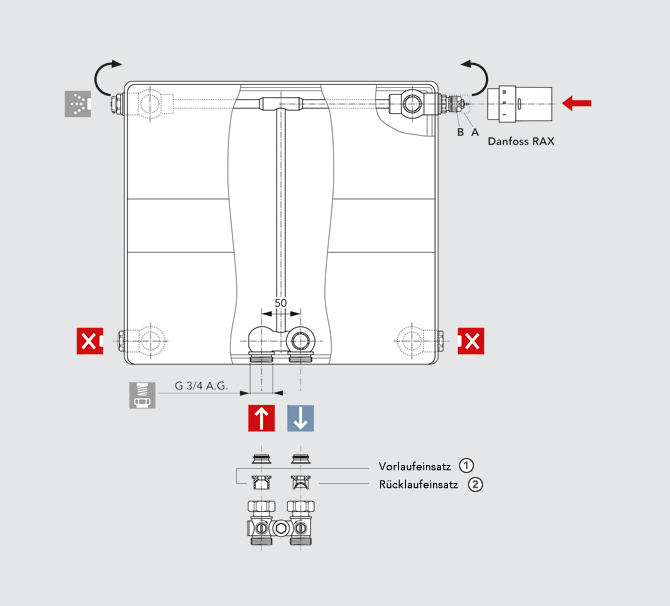

ULOW-E2 - Jedncjevni sistem

U jednocjevnom radu ugrađeni ventil treba namjestiti na N.

Radijator se isporučuje s montiranom zaštitnom kapicom. Nakon demontaže zaštitne kapice (poz A) mogu se izravno na ugrađeni ventil (poz. B) montirati termostatske glave „RAX“, „RA 2000“ odn. „RAW“ tvrtke Danfoss, „VK“ tvrtke Heimeier, „D“ tvrtke Herz, „thera DA“ tvrtke MNG te „UNI XD“ tvrtke Oventrop.

Pozor: Prilikom montaže jednocjevnog razvodnika treba paziti da se uložak za povrat (2) ugradi u povrat, a uložak za dolaz (1) u dolaz.

Premještanje ugrađenog ventila s desne na lijevu stranu uvijek je moguće bez problema.
