FMK

Bešumni rad zbog prirodne konvekcije
(bez ventilatora).

Kalkulator snage
Informacije

Različiti materijali, boje i konstrukcije okvira tvore mnogobrojne mogućnosti uređivanja.

Rolo rešetke i linearne rešetke

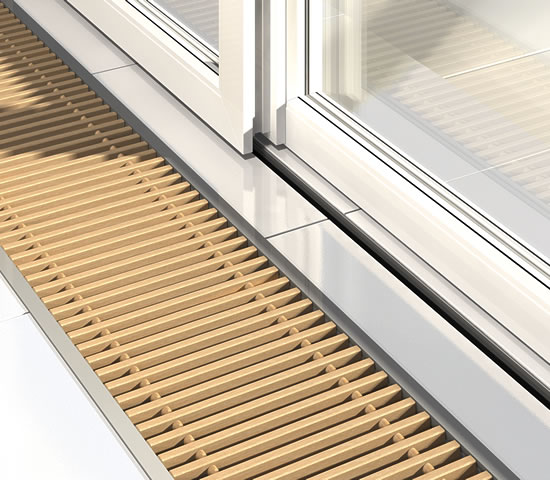

Rolo rešetke

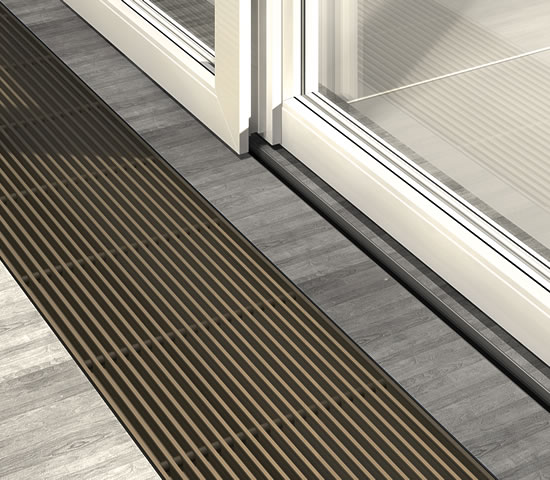

Linearne rešetke

Boje koje su ovdje prikazane ne obvezuju. Razlike u bojama moguće su iz tehničkih razloga.

Drvo


Beech natural

Beech natural

Beech lacquered

Beech lacquered

Oak natural

Oak natural

Oak lacquered

Oak lacquered

Boje koje su ovdje prikazane ne obvezuju. Razlike u bojama moguće su iz tehničkih razloga.

Aluminij eloksiran


Alu nature

Alu nature

Alu Black

Alu Black

Alu Bronze dark

Alu Bronze dark

Alu Bronze light

Alu Bronze light

Boje koje su ovdje prikazane ne obvezuju. Razlike u bojama moguće su iz tehničkih razloga.

Plemeniti čelik


Plemeniti čelik

Plemeniti čelik

Boje koje su ovdje prikazane ne obvezuju. Razlike u bojama moguće su iz tehničkih razloga.

U-okvir


U-okviri mogu se dobiti u istim tonovima kao i aluminijske rešetke.

L-okvir


L-okviri

L-okviri mogu se dobiti u istim tonovima kao i aluminijske rešetke.

Z-okvir


Z-okviri

Z-okviri mogu se dobiti isključivo u boji prirodnog aluminija.

Tehničke informacije

INTRATHERM podni konvektori tvrtke VOGEL&NOOT ispunjavaju mnogobrojne međunarodno priznate standarde kvalitete.

Različite dimenzije omogućuju velik izbor modela za najrazličitije zahtjeve.

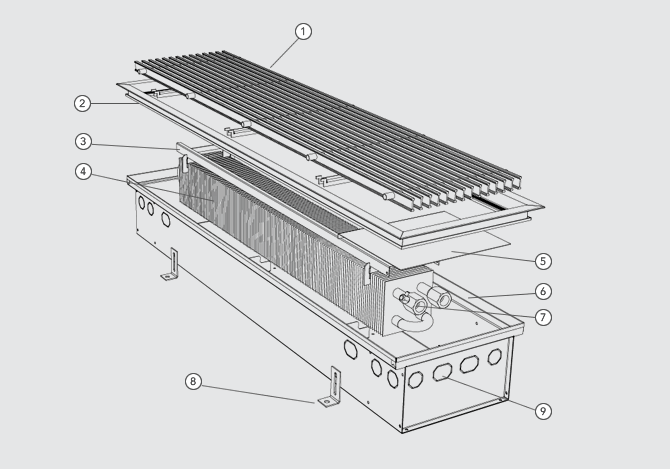

Konstrukcija sustava s aluminijskom linearnom rešetkom i Z-okvirom

Intratherm - Konstrukcija sustava s aluminijskom uzdužnom rešetkom i Z-okvirom

1) Rolo rešetka ili linearna rešetka
2) Okvir (O, U, L, Z)
3) Konvekcijski lim
4) Lamelni izmjenjivač topline
5) Pokrovni lim
6) Posuda konvektora (kućište)
7) Odzračni ventil
8) Sidrenje

Ispitni tlak: 13 bara

Maks. radni tlak: 10 bara

Maks. radna temperatura: 110 °C

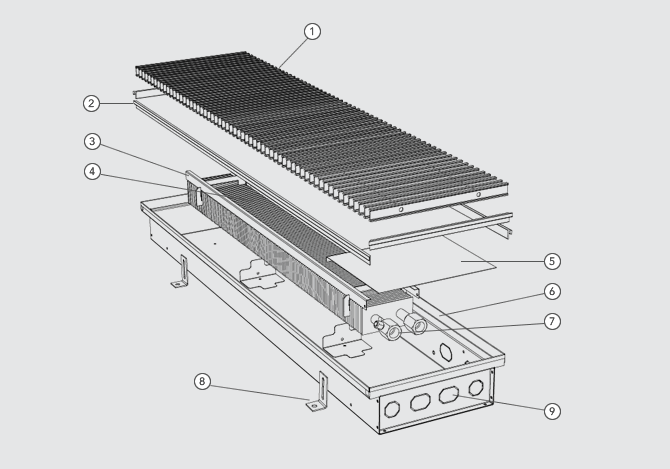

Konstrukcija sustava s aluminijskom rolo rešetkom i U-okvirom

Intratherm - Konstrukcija sustava s aluminijskom okretnom rešetkom i U-okvirom

1) Rolo rešetka ili linearna rešetka
2) Okvir (O, U, L, Z)
3) Konvekcijski lim
4) Lamelni izmjenjivač topline
5) Pokrovni lim
6) Posuda konvektora
7) Odzračni ventil
8) Sidrenje

Ispitni tlak: 13 bara

Maks. radni tlak: 10 bara

Maks. radna temperatura: 110 °C

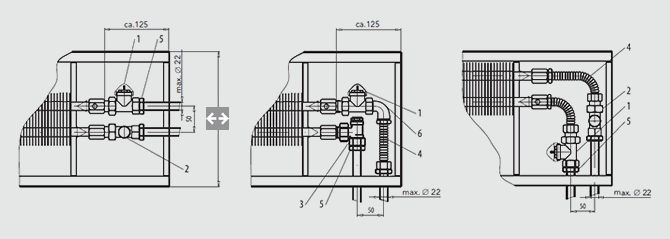

Primjeri priključivanja

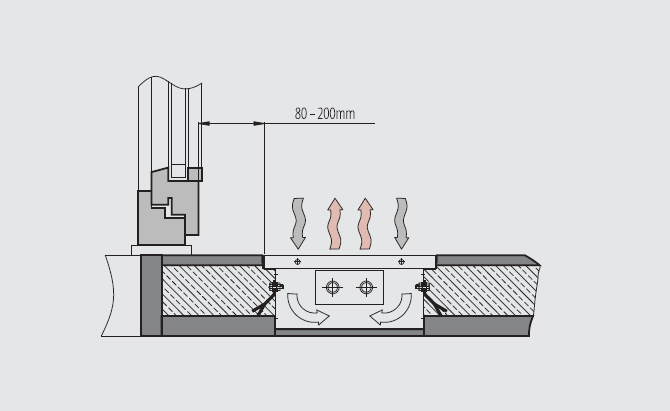

Preporučena ugradnja

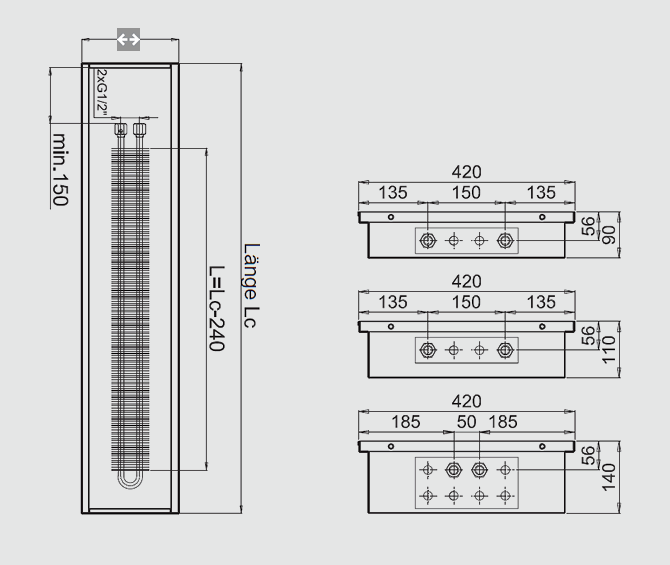

Mjere kod širine od 420 mm

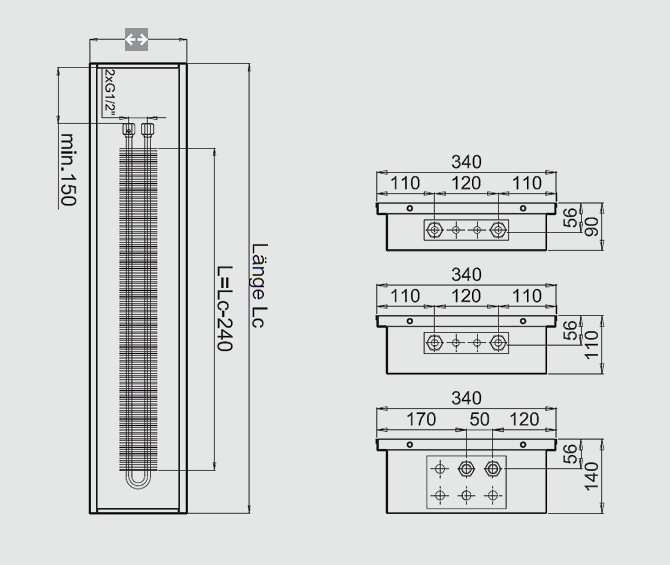

Mjere kod širine od 340 mm

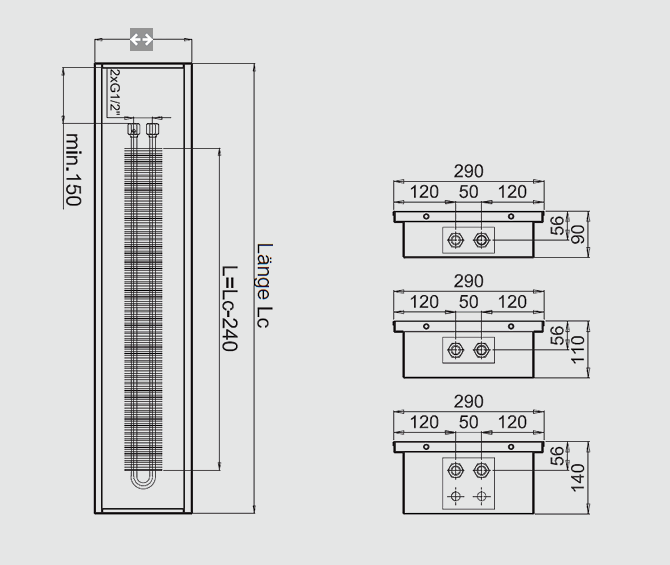

Mjere kod širine od 290 mm

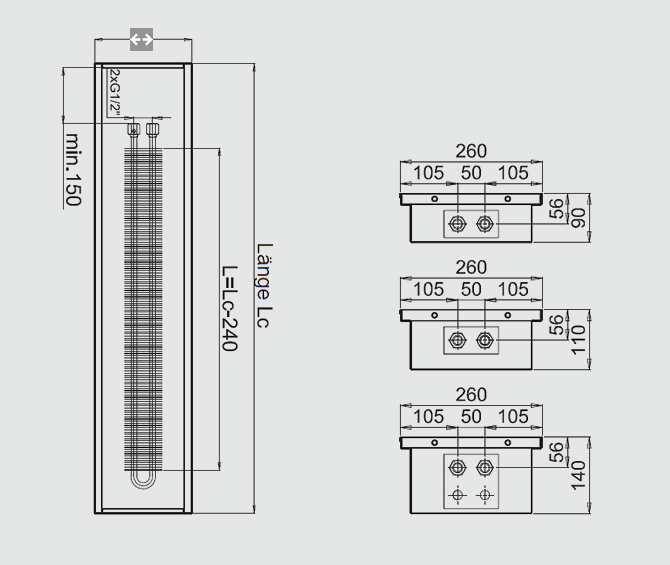

Mjere kod širine od 260 mm

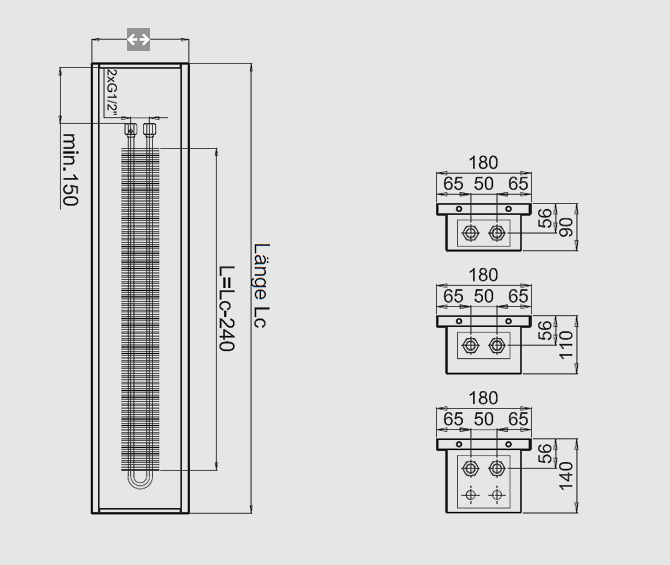

Mjere kod širine od 180 mm

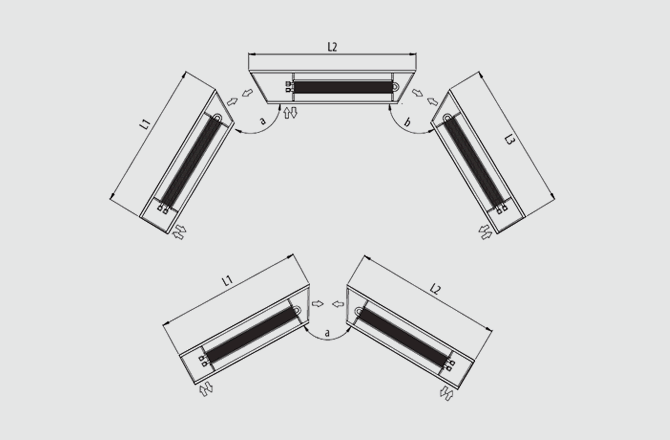

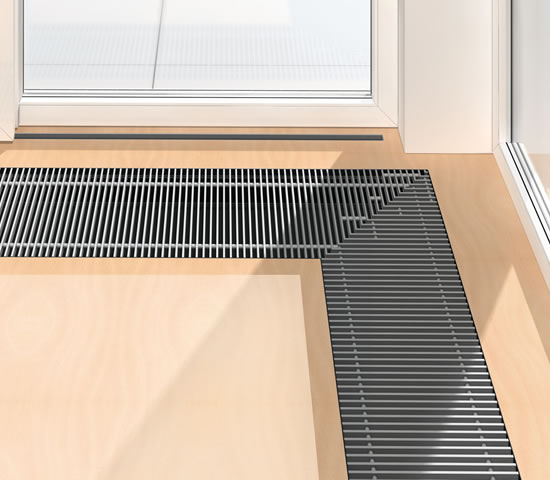

Primjeri kutne izvedbe

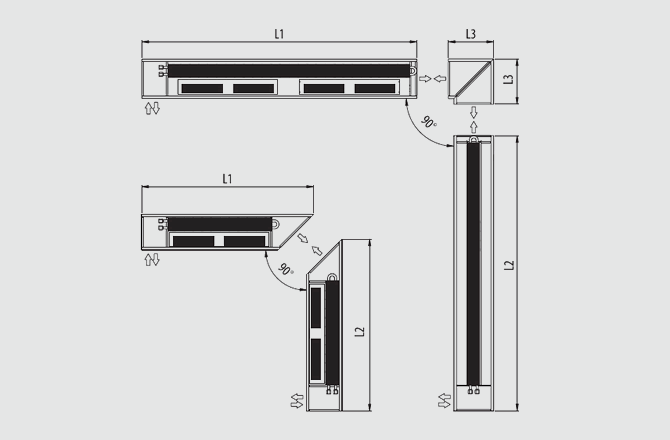

Primjeri pravokutne izvedbe

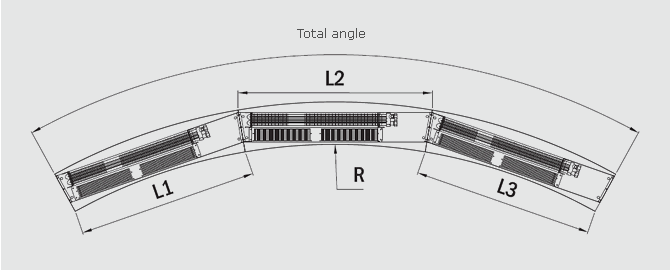

Primjer zaobljene izvedbe

Regulacijske komponente

Savršeno međusobno usklađene regulacijske komponente jamče učinkovit rad.

Infracrveni upravljač / PER-05-DO

Infracrveni upravljač / PER-05-DO

Regulator temperature u prostoriji / PER-05

Regulator temperature u prostoriji / PER-05

Sobni termostat / PPT-02

Sobni termostat / PPT-02

Sobni termostat / PPT-01

Sobni termostat / PPT-01

Termički postavni pogoni / PTP-01

Termički postavni pogoni / PTP-01

Termostatski postavni pogoni / PTH-01

Termostatski pogoni / PTH-01

Ventili radijatora / PTV-01 / PTV-02

Ventili radijatora / PTV-01 / PTV-02

Ručni prekidač broja okretaja / PSP01

Ručni prekidač broja okretaja / PSP01

Kalkulator snage

Novi kalkulator snage

Isprobajte sada naš novi kalkulator topline.

Test
