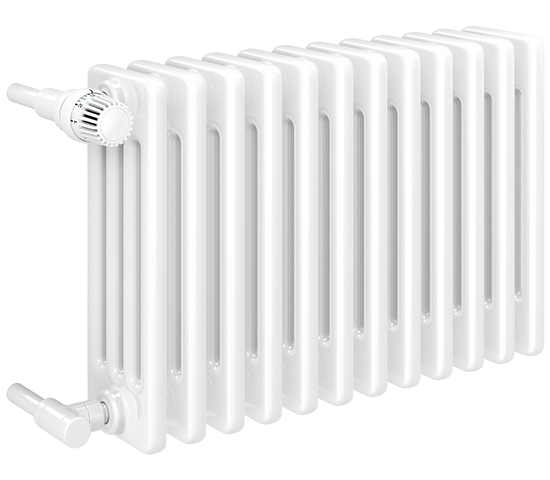

LASERLINE Standard

LASERLINE Standard

Raspoloživ u mnoštvu veličina, boja, članaka i redova

Kalkulator topline
Prospekt

Pregled modela

Cjevasti radijatori tvrtke VOGEL&NOOT ispunjavaju mnogobrojne međunarodno priznate standarde kvalitete, pri čemu proizvodni procesi na svim proizvodnim lokacijama imaju ISO certifikate. Uz to podatke o kvaliteti i snazi za VOGEL&NOOT cjevaste radijatore neprekidno provjeravaju i potvrđuju priznati europski instituti.

quality marks

Mnoštvo različitih veličina i dizajna daje veliku paletu proizvoda za svaki zahtjev.

S 2, 3 ili 4 reda

LASERLINE overview of models




Model 2 reda 3 reda 4 reda
Height  Visina 155 do
1000
(40)*		 1100 do
3000
(19)*		 155 do
1000
(40)*		 1065 do
2200
(19)*		 155 do
750
(40)*		 900 do
1000
(30)*		 1065 do
1500
(19)*
- - 2500 do
3000
(14)*		 - 1800 do
2200
(14)*		 2500 do
3000
(10)*		 -
Depth  Ugradbena dubina 63 101 139
Boss spacing  Razmak dolaza i povrata Visina minus 65 mm

* maks. broj članaka u bloku

connections   Priključci: 4 x 1/2“ I.G. (čeona strana) odgovara razmacima dolaza i povrata starih DIN radijatora od čelika i lijeva

maximum operating pressure  Maks. radni tlak:  10 bara

maximum operatingpressure  Maks. radna temperatura:  110 °C



S 5 ili 6 redova

LASERLINE overview of models


Model 5 redova 6 redova
Height  Visina 155 do
600
(40)* 		665
(35)*		 750
(30)*		 900 do
1000
(25)*		 1065 do
1200
(19)*		 155 do
500
(40)*		 550 do
600
(35)*		 665
(30)* 		 750
(25)*		 900 do
1000
(20)*
1500
(15)*		 1800 do
2500
(10)*		 2800 do
3000
(8)*		 - - 1065 do
1200
(15)*		 1500
(13)*		 1800 do
2000
(10)*		 2200 do
2500
(8)*		 2800 do
3000
(7)*
Depth   Ugradbena dubina 177 215
Boss spacing  Razmak dolaza i povrata Visina minus 65 mm

* maks. broj članaka u bloku

connections   Priključci: 4 x 1/2“ I.G. (čeona strana) odgovara razmacima dolaza i povrata starih DIN radijatora od čelika i lijeva

maximum operating pressure  Maks. radni tlak: 10 bara

maximum operatingpressure  Maks. radna temperatura:  110 °C

Tehničke informacije

Ovdje ćete dobiti pregled najvažnijih tehničkih podataka. Za dodatne informacije možete preuzeti navedene pdf datoteke.

Dimenzije [mm]

LASERLINE standard dimensions



Height Visina

Boss spacing Razmak dolaza i povrata



Primjer priključka - jednocjevni sustav

LASERLINE single-pipe operation





flow  Polaz



Return  Povrat



Vent plug  Odzračivanje

Drain  Pražnjenje



Primjer priključka - dvocjevni sustav

LASERLINE double-pipe operation



flow  Polaz



Return  Povrat



Vent plug  Odzračivanje

Drain  Pražnjenje

Paleta boja

LASERLINE STANDARD radijatori mogu se dobiti u 71 različitih boja.

RAL BOJE

  • RAL9016 Traffic White
  • RAL 9010 Pure White
  • RAL 9001 Cream White
  • RAL 250-2 Lemon Glow
  • RAL 1023 Traffic Yellow
  • RAL 1012 Lemon Yellow
  • RAL 1004 Golden Yellow
  • RAL 1027 Curry
  • RAL 6034 Pastel Turquoise
  • RAL 5014 Pastel TurquoisePigeon Blue
  • RAL 5009 Azure Blue
  • RAL 5015 Sky Blue
  • RAL 5017 Traffic Blue
  • RAL 5022 Night Blue
  • RAL 5002 Ultramarine Blue
  • RAL 5001 Green Blue
  • RAL 9005 Jet Black
  • RAL 7021 Black Grey
  • RAL 1033 Dahlia Yellow
  • RAL 2003 Pastel Orange
  • RAL 2004 Pure Orange
  • RAL 3000 Flame Red
  • RAL 3005 Wine Red
  • RAL 4002 Red Violet
  • RAL 4007 Purple Violet
  • RAL 4008 Signal Violet
  • RAL 290 70 20 Mauve Haze
  • RAL 290 40 45 Mystic Purple
  • RAL 4009 Pastel Violet
  • RAL 3015 Light Pink
  • RAL 3014 Antique Pink
  • RAL 6019 Pastel Green
  • RAL 120 80 60 Modern green
  • RAL 120 70 70 E-Green
  • RAL 150 60 60 Green Apple
  • RAL 6033 Mint Turquoise
  • RAL 6004 Blue Green
  • RAL 8017 Chocolate Brown
  • RAL 8019 Grey Brown
  • RAL 040 80 05 White Coffee
  • RAL 7035 Light Grey
  • RAL 7040 Window Grey
  • RAL 7001 Silver Grey
  • RAL 7037 Dusty Grey
  • RAL 7030 Stone Grey
  • RAL 7013 Brown Grey
  • RAL 7015 Slate Grey
  • RAL 7016 Anthracite Grey
  • RAL 7024 Graphite Grey
  • RAL 9006 White Aluminium
  • RAL 9007 Grey Aluminium

The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

SANITARNE BOJE

  • S0075 Jasmine
  • S0091 Pergamon
  • S0094 Natura
  • S0087 Bahama Beige
  • S0084 Anemone
  • S0077 Magnolia
  • S0164 Banana
  • S0088 Manhatten

The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

POSEBNE BOJE

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey

The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

CE oznaka i Izjava o svojstvima proizvoda

EU Uredba o građevnim proizvodima zahtijeva, u skladu s relevantnim usklađenim normama za proizvode EN 442 i Izjavom o svojstvima proizvoda, da građevni proizvodi, uključujući radijatore i konvektore bez integriranog izvora topline, moraju imati CE oznaku. CE oznaka znači da svaki pojedini proizvod ispunjava zahtjeve proizvodnog procesa u skladu s odredbama za proizvodnju, testiranje i isporuku. Uredba je na snagu stupila 1. srpnja 2013.

Rettig ICC proizvodi imaju oznaku CE, a Izjava o svojstvima proizvoda tvrtke Rettig ICC te dokumentacija u Prilozima D i M s detaljnim opisom svojstava proizvoda na koje se referira, raspoloživi su u skladu s Uredbom o građevnim proizvodima. Pogledajte priloženu Izjavu o svojstvima proizvoda tvrtke RICC te s njom povezane datoteke.

Kalkulator snage

Novi kalkulator snage

Isprobajte sada naš novi kalkulator topline.
