FULDA

Pregled modela

VOGEL&NOOT nudi izuzetne proizvode koji ispunjavaju najviše standarde kvalitete u izradi i u radu. Sve podatke o kvaliteti i učinku dizajnerski radijatori VOGEL&NOOT stalno ispituju i potvrđuju ugledni europski instituti. Oni jamče sigurnost u svezi sa najvećim toplinskim učinom i najboljom kvalitetom proizvoda.

quality marks

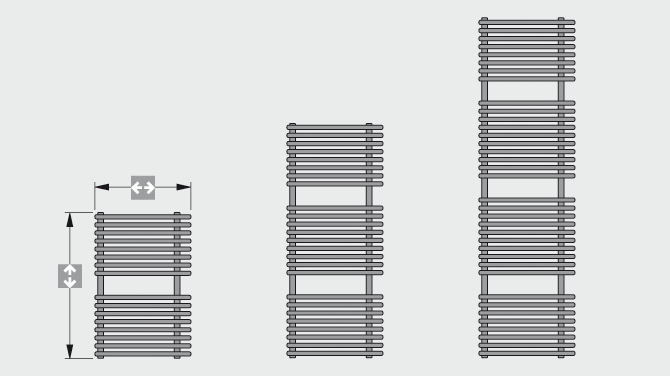

Dimenzije i modeli:

FULDA overview of models


Dužina	500, 600, 750, 900
Visina	758	1220	1766

Priključci: 2 x G 1/2 I.G. i 1 x G 1/4 I.G. (za odzračni čep)

Probni tlak: 13 bara

Maks. radni tlak: 10 bara

Maks. radna temperatura: 110 °C

Tehničke informacije

Ovdje ćete dobiti pregled najvažnijih tehničkih podataka. Za dodatne informacije možete preuzeti navedene pdf datoteke.

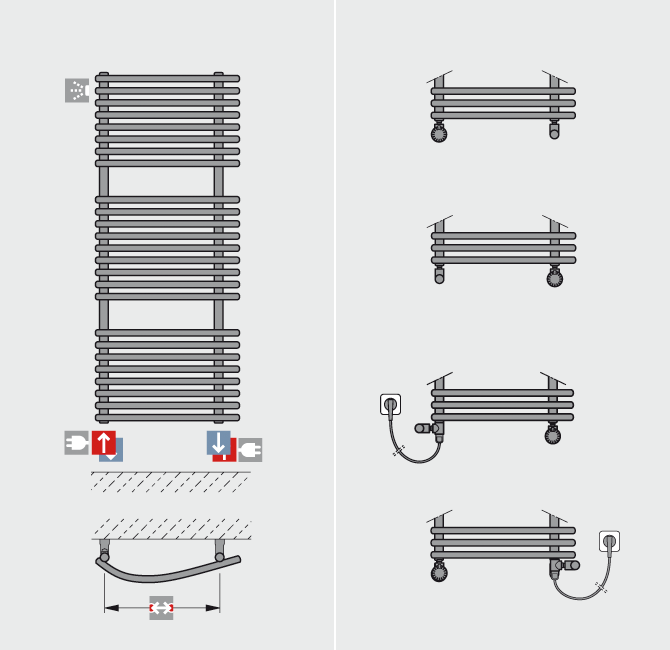

Primjeri priključivanja

Polaz

Povrat

Odzračivanje

Električni priključak

Razmak dolaza i povrata

Priključci: 2 x G 1/2 I.G. i 1 x G 1/4 I.G. (za odzračni čep)

Ispitni tlak: 13 bara

Maks. radni tlak: 10 bara

Maks. radna temperatura: 110 °C

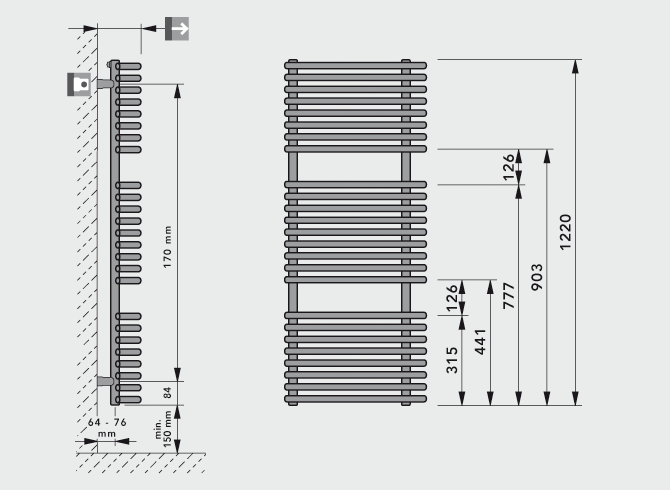

Dimenzije [mm]

Download

Ovdje možete preuzeti važne podatke u različitim formatima.

PDF

DXF / DWG

DXF i DWG 2D vektorski nacrti [zip; 712 kB ]

Boje

Ovaj DIZAJNERSKI RADIJATOR može se dobiti u 71 različitih boja.

RAL BOJE

RAL9016 Traffic White
RAL 9010 Pure White
RAL 9001 Cream White
RAL 250-2 Lemon Glow
RAL 1023 Traffic Yellow
RAL 1012 Lemon Yellow
RAL 1004 Golden Yellow
RAL 1027 Curry
RAL 6034 Pastel Turquoise
RAL 5014 Pastel TurquoisePigeon Blue
RAL 5009 Azure Blue
RAL 5015 Sky Blue
RAL 5017 Traffic Blue
RAL 5022 Night Blue
RAL 5002 Ultramarine Blue
RAL 5001 Green Blue
RAL 9005 Jet Black
RAL 7021 Black Grey
RAL 1033 Dahlia Yellow
RAL 2003 Pastel Orange
RAL 2004 Pure Orange
RAL 3000 Flame Red
RAL 3005 Wine Red
RAL 4002 Red Violet
RAL 4007 Purple Violet
RAL 4008 Signal Violet
RAL 290 70 20 Mauve Haze
RAL 290 40 45 Mystic Purple
RAL 4009 Pastel Violet
RAL 3015 Light Pink
RAL 3014 Antique Pink
RAL 6019 Pastel Green
RAL 120 80 60 Modern green
RAL 120 70 70 E-Green
RAL 150 60 60 Green Apple
RAL 6033 Mint Turquoise
RAL 6004 Blue Green
RAL 8017 Chocolate Brown
RAL 8019 Grey Brown
RAL 040 80 05 White Coffee
RAL 7035 Light Grey
RAL 7040 Window Grey
RAL 7001 Silver Grey
RAL 7037 Dusty Grey
RAL 7030 Stone Grey
RAL 7013 Brown Grey
RAL 7015 Slate Grey
RAL 7016 Anthracite Grey
RAL 7024 Graphite Grey
RAL 9006 White Aluminium
RAL 9007 Grey Aluminium

The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

SANITARNE BOJE

S0075 Jasmine
S0091 Pergamon
S0094 Natura
S0087 Bahama Beige
S0084 Anemone
S0077 Magnolia
S0164 Banana
S0088 Manhatten

The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

POSEBNE BOJE

S0145 Creme White
S0142 White Textured
S0141 Black Textured
S0147 Anodic Brown
S0148 Anodic Black
S0149 Anodic Natura
S0201 Metal Alu
S0102 Metal Grey
S0146 Anodic Bronze
S0104 Metal Black
S0144 Brown Grey
S0143 Light Grey

The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

CE oznaka i Izjava o svojstvima proizvoda

EU Uredba o građevnim proizvodima zahtijeva, u skladu s relevantnim usklađenim normama za proizvode EN 442 i Izjavom o svojstvima proizvoda, da građevni proizvodi, uključujući radijatore i konvektore bez integriranog izvora topline, moraju imati CE oznaku. CE oznaka znači da svaki pojedini proizvod ispunjava zahtjeve proizvodnog procesa u skladu s odredbama za proizvodnju, testiranje i isporuku. Uredba je na snagu stupila 1. srpnja 2013.

Rettig ICC proizvodi imaju oznaku CE, a Izjava o svojstvima proizvoda tvrtke Rettig ICC te dokumentacija u Prilozima D i M s detaljnim opisom svojstava proizvoda na koje se referira, raspoloživi su u skladu s Uredbom o građevnim proizvodima. Pogledajte priloženu Izjavu o svojstvima proizvoda tvrtke RICC te s njom povezane datoteke.
