Ventilové hygienické otopné těleso

Přehled typů

HYGIENICKÁ OTOPNÁ TĚLESA jsou mimořádně vhodná zejména pro nemocnice a prostory vyžadující zvýšené hygienická nároky, neboť nejsou vybaveny kryty a konvekčními plechy.

Otopná tělesa VOGEL&NOOT splňují četné mezinárodně uznávané kvalitativní normy, přičemž výrobní postupy veškerých výrobních míst jsou opatřeny certifikátem ISO. Kromě toho jsou údaje o kvalitě a výkonu deskových otopných těles VOGEL&NOOT průběžně kontrolovány a potvrzovány uznávanými evropskými institucemi. Desková otopná tělesa VOGEL&NOOT jsou rovněž opatřena znakem jakosti RAL, který dokumentuje obzvlášť vysokou kvalitu výrobků vůči mnoha dalším výrobcům otopných těles.

Různé rozměry a rozdílná provedení, která se liší počtem desek, umožňují vybírat z velkého počtu modelů tak, aby byly splněny ty nejrůznější nároky.

Typ 10 V

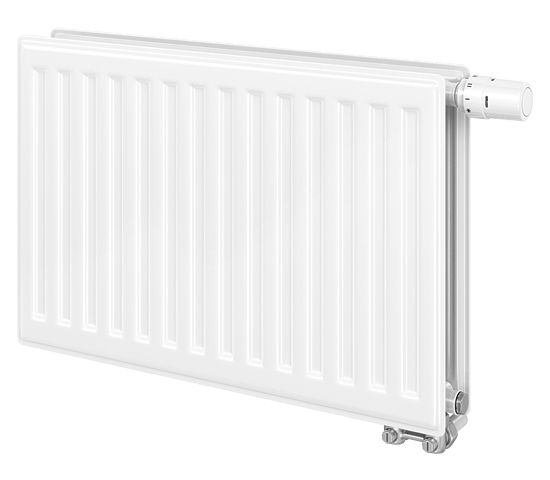

Ventilové hygienické otopné těleso type 10 V

TYPŮ 10 V

Jednodeskový
Výška	300	400	500	600	900
Délka	až 1200		až 2400	až 2600	až 1400

Stavební délky: všechny stavební délky v odstupňování po 200 mm, plus mezistupně 520, 720, 920, 1120 a 1320 mm

Připojení: 4 x G 1/2“ vnitřní závit a 2 x G 3/4“ vnější závit vpravo dole případně na přání vlevo dole

Zkušební přetlak: 13 barů

Max. provozní přetlak: 10 barů

Max. provozní teplota: 110 °C

Typ 20 V

Ventilové hygienické otopné těleso type 20 V

TYPŮ 20 V

Dvoudeskový
Výška	300	400	500	600	900
Délka	až 2400		až 3000		až 2000

Stavební délky: všechny stavební délky v odstupňování po 200 mm, plus mezistupně 520, 720, 920, 1120 a 1320 mm

Připojení: 4 x G 1/2“ vnitřní závit a 2 x G 3/4“ vnější závit vpravo dole případně na přání vlevo dole

Zkušební přetlak: 13 barů

Max. provozní přetlak: 10 barů

Max. provozní teplota: 110 °C

Typ 30 V

Ventilové hygienické otopné těleso type 30 V

TYPŮ 30 V

Třídeskový
Výška	300	400	500	600	900
Délka	až 3000	až 2200			až 2000

Stavební délky: všechny stavební délky v odstupňování po 200 mm, plus mezistupně 520, 720, 920, 1120 a 1320 mm

Připojení: 4 x G 1/2“ vnitřní závit a 2 x G 3/4“ vnější závit vpravo dole případně na přání vlevo dole

Zkušební přetlak: 13 barů

Max. provozní přetlak: 10 barů

Max. provozní teplota: 110 °C

Technické informace

HYGIENICKÁ OTOPNÁ TĚLESA lze bezproblémově použít na jednotrubkové soustavy. V tomto případě je však nutno použít čtyřcestnou armaturu s obtokovým potrubím.

Způsoby připojení - Dvoutrubková soustava

A) Připojení jednostranné
B) Připojení oboustranné
C) Připojení oboustranné v linii (Pozor: snížený výkon)

Vstup

Vrat

Zátka

Odvzdušnění

Vypouštění

Tabulka kv-hodnot

Korekce přednastaveni ventilu je samozřejmě možna i pod tlakem v systemu.

Dvoutrubková soustava

Pokyny pro nastavení:
Ventilová otopná tělesa COSMO jsou standardně vybavena pro dvoutrubkové soustavy. Každé otopné těleso je v závislosti na jeho tepelném výkonu vybaveno přednastaveným ventilem. Přednastavení hodnot kv je také barevně označeno na čelní straně.

Instrukce: Je-li nutné individuální nastavení, dají se přednastavené hodnoty kv změnit podle potřeby. Otopné těleso je dodáváno se stavební krytkou. Po demontáži stavební krytky (pozice A) lze přímo na vestavěný ventil namontovat termostatickou hlavici „RA 2000“ resp. „RAW“ firmy Danfoss, „VK“ firmy Heimeier, „D“ firmy Herz, „thera DA“ firmy MNG stejně jako „UNI XD“ firmy Oventrop.

Jednotrubková soustava

V jednotrubkové soustavě je potřeba seřídit vestavěný ventil na N.

Otopné těleso je dodáváno s montovanou ochrannou stavební krytkou. Po demontáži stavební krytky (pol. A) mohou být připojeny termostatické hlavice „RA 2000“ resp. „RAW“ firmy Danfoss, „VK“ firmy Heimeier, „thera DA“ firmy MNG, jakož i „UNI XD“ firmy Oventrop přímo na vestavěný ventil (pol. B).

Pozor: Při montáži jednotrubkové rozdělovací armatury dávejte pozor, aby byl (2) nástavec vratu zapojen na výstupu potrubí a (1) nástavec vstupu na vstupním potrubí.

Ke stažení

Zde si můžete stáhnout důležitá data v různých formátech.

PDF

DXF / DWG

Ventilové hygienické otopné těleso - vektorové výkresy ve formátu DXF [zip; 14 MB ]

Paleta barev

HYGIENICKÁ OTOPNÁ TĚLESA S VENTILEM je k dostání ve 71 rozdílných barvách.

BARVY RAL

RAL9016 čistě bílá
RAL 9010 čistě bílá
RAL 9001 smetanová
RAL 250-2 lemon Glow
RAL 1023 žlutá
RAL 1012 citrónová žlutá
RAL 1004 zlatožlutá
RAL 1027 žlutá kari
RAL 6034 pastelová tyrkysová
RAL 5014 holubí modrá
RAL 5009 azurová
RAL 5015 nebeská modrá
RAL 5017 dopravní modrá
RAL 5022 noční modrá
RAL 5002 ultramarínová
RAL 5001 zelenomodrá
RAL 9005 černá
RAL 7021 černošedá
RAL 1033 jiřinková žlutá
RAL 2003 pastelová oranžová
RAL 2004 oranžová pravá
RAL 3000 ohnivě červená
RAL 3005 vínová červená
RAL 4002 červenofialová
RAL 4007 purpurová
RAL 4008 fialová signální
RAL 290 70 20 mauve haze
RAL 290 40 45 mystic purple
RAL 4009 pastelová fialová
RAL 3015 světlá růžová
RAL 3014 starorůžová
RAL 6019 pastelová zelená
RAL 120 80 60 modern green
RAL 120 70 70 e-green
RAL 150 60 60 green apple
RAL 6033 tyrkysová mátová
RAL 6004 modrozelená
RAL 8017 čokoládová hnědá
RAL 8019 šedohnědá
RAL 040 80 05 caffé latte
RAL 7035 světle šedá
RAL 7040 okenní šedá
RAL 7001 stříbrošedá
RAL 7037 prachová šedá
RAL 7030 kamenná šedá
RAL 7013 hnědošedá
RAL 7015 břidlicová šedá
RAL 7016 antracitová
RAL 7024 grafitová šedá
RAL 9006 bílý hliník
RAL 9007 šedý hliník
