FATALA SPA

Barvy

Vytvořte si Váše individuální designové otopné těleso. Vyberte si z obsáhlé palety z různých barev.

BARVY RAL

RAL9016 čistě bílá
RAL 9010 čistě bílá
RAL 9001 smetanová
RAL 250-2 lemon Glow
RAL 1023 žlutá
RAL 1012 citrónová žlutá
RAL 1004 zlatožlutá
RAL 1027 žlutá kari
RAL 6034 pastelová tyrkysová
RAL 5014 holubí modrá
RAL 5009 azurová
RAL 5015 nebeská modrá
RAL 5017 dopravní modrá
RAL 5022 noční modrá
RAL 5002 ultramarínová
RAL 5001 zelenomodrá
RAL 9005 černá
RAL 7021 černošedá
RAL 1033 jiřinková žlutá
RAL 2003 pastelová oranžová
RAL 2004 oranžová pravá
RAL 3000 ohnivě červená
RAL 3005 vínová červená
RAL 4002 červenofialová
RAL 4007 purpurová
RAL 4008 fialová signální
RAL 290 70 20 mauve haze
RAL 290 40 45 mystic purple
RAL 4009 pastelová fialová
RAL 3015 světlá růžová
RAL 3014 starorůžová
RAL 6019 pastelová zelená
RAL 120 80 60 modern green
RAL 120 70 70 e-green
RAL 150 60 60 green apple
RAL 6033 tyrkysová mátová
RAL 6004 modrozelená
RAL 8017 čokoládová hnědá
RAL 8019 šedohnědá
RAL 040 80 05 caffé latte
RAL 7035 světle šedá
RAL 7040 okenní šedá
RAL 7001 stříbrošedá
RAL 7037 prachová šedá
RAL 7030 kamenná šedá
RAL 7013 hnědošedá
RAL 7015 břidlicová šedá
RAL 7016 antracitová
RAL 7024 grafitová šedá
RAL 9006 bílý hliník
RAL 9007 šedý hliník

Zde vyobrazené barvy nejsou závazné. Z důvodů tiskové techniky jsou možné barevné odchylky. Další barvy na vyžádání!

SANITÁRNÍ BARVY

S0075 jasmin
S0091 pergamon
S0094 natura
S0087 bahamská béžová
S0084 sasanka
S0077 magnolia
S0164 banana
S0088 manhatten

Zde vyobrazené barvy nejsou závazné. Z důvodů tiskové techniky jsou možné barevné odchylky. Další barvy na vyžádání!

SPECIÁLNÍ BARVY

S0145 Creme White
S0142 White Textured
S0141 Black Textured
S0147 Anodic Brown
S0148 Anodic Black
S0149 Anodic Natura
S0201 Metal Alu
S0102 Metal Grey
S0146 Anodic Bronze
S0104 Metal Black
S0144 Brown Grey
S0143 Light Grey

Zde vyobrazené barvy nejsou závazné. Z důvodů tiskové techniky jsou možné barevné odchylky. Další barvy na vyžádání!

Přehled modelů

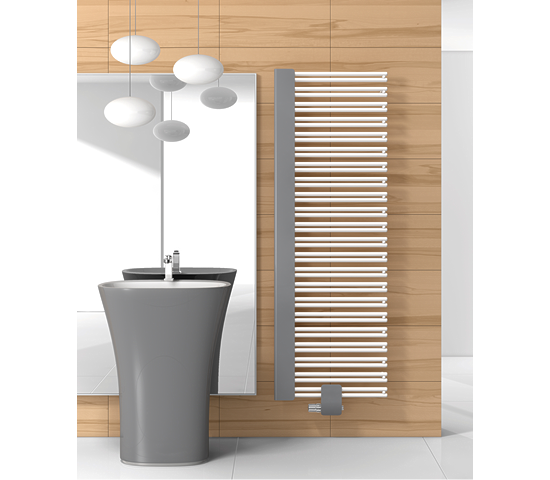

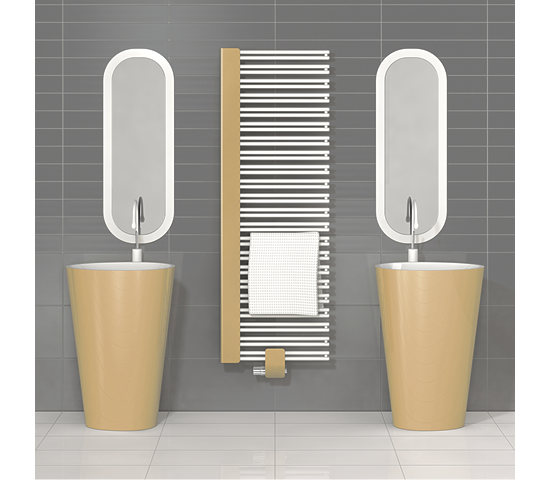

Jednostranně otevřené topné trubky a puristická, vertikální clona v kombinaci s moderní technologií středového napojení dělá z tohoto extrémně lehkého designového klasika trend pro každý SPA-svět. Model FATALA-VM SPA nabízí velký prostor k sušení a zavěšení textílii a ručníků.

FATALA-VM SPA je také k dodání v levém provedení

Tato designová tělesa jsou vyráběna v Rakousku. Designová tělesa Vogel und Noot splňují četné mezinárodně uznávané kvalitativní normy, přičemž výrobní postupy veškerých výrobních míst jsou opatřeny certifikátem ISO. Kromě toho jsou údaje o kvalitě a výkonu designových těles Vogel und Noot průběžně kontrolovány a potvrzovány uznávanými evropskými institucemi.

Rozměry a modely


Délka	505, 605, 755
Výška	1204	1444	1764
Hloubka	102 - 114

Technické informace

Zde získáte přehled o důležitých technických údajích. Pro další informace si můžete stáhnout pdf-data.

Možnosti připojení

Připojení : 2x G ¾ vnější závit ( ventilová – připojovací armatura ) 2x G ½ vnitřní závit a 1x G ¼ vnitřní závit ( pro odvzdušnění )

Max .provozní tlak : 10 barů

Max. provozní teplota : 110 C°

Vstup

Vrat

Odvzdušnění

Elektrická přípojka

Příslušenství : elektrická topná tyč G 3/8
Všechny modely FATALA-VM SPA designové těleso mohou být vybaveny elektrickou topnou tyčí – lze používat i mimo topnou sezonu.

Přirazení výkonu elektrické topné tyče je nutno dodržet.

Sériové vybavení :

Otočná odvzdušňovací zátka G ¼, dvě zaslepovací zátky G ½, mosazné, poniklované , samotěsnící, ze závodu utěsněny
Ventilová-připojovací armatura, rohové provedení
Krycí rozeta v barvě radiátoru
Upevnění na stěnu v barvě radiátoru
Montážní pomůckaNávod k montáži

Vertikální rozměry (mm)

Horizontální rozměry (mm)

Ke stažení

Zde si můžete stáhnout důležitá data v různých formátech.

DXF / DWG

DXF vektorové výkresy ve formátu DXF [zip; 49 kB ]

Příslušenství

Sériové vybavení :

Otočná odvzdušňovací zátka G ¼, dvě zaslepovací zátky G ½, mosazné, poniklované , samotěsnící, ze závodu utěsněny
Ventilová-připojovací armatura, rohové provedení
Krycí rozeta v barvě radiátoru
Upevnění na stěnu v barvě radiátoru
Montážní pomůcka
Návod k montáži

Označení CE a Prohlášení o vlastnostech (DoP)

Nařízení EU o stavebních produktech stanovuje, že stavební produkty včetně otopných těles a konvektorů bez integrovaného zdroje tepla musí být označeny CE v souladu s relevantními harmonizovanými normami o výrobcích EN 442 a deklarací výkonů (DoP). Označení CE znamená, že každý jednotlivý produkt odpovídá požadavkům výrobního procesu produktu podle ustanovení pro výrobu, testování a dodání. Nařízení vstoupilo v platnost dnem 1. července 2013.

Produkty Rettig ICC jsou označeny CE a Prohlášení o vlastnostech Rettig ICC a podklady – dodatek D a M s podrobným popisem výkonů produktů, na něž je odkazováno, jsou k dispozici v souladu s nařízením o stavebních produktech. Viz přiložené aktuální DoP RICC a s tím spojené soubory.
