VONARIS-M

VONARIS-M

Einfache und flexible Vormontage durch die revolutionäre Mittenanschlusstechnologie.

Leistungsumrechner
Bedienungsanleitung Catalogue produits (Français) VDI 3805 Heizkörper

Typenübersicht

Die Konvektoren und Heizwände von VOGEL&NOOT erfüllen zahlreiche international anerkannte Qualitätsstandards, wobei die Produktionsabläufe sämtlicher Fertigungsstandorte ISO-zertifiziert sind. Darüber hinaus werden die Qualitäts- und Leistungsangaben der VOGEL&NOOT-Flachheizkörper von anerkannten europäischen Instituten permanent überprüft und bestätigt.

Verschiedene Dimensionen und unterschiedliche Ausführungen, betreffend der Anzahl an Lagen und Konvektionsblechen, führen zu einer großen Modellauswahl, passend für die unterschiedlichsten Anforderungen.

Type VHV-M

VHV-M overview of models

Type VHV-M 11

 VHV-M overview of models

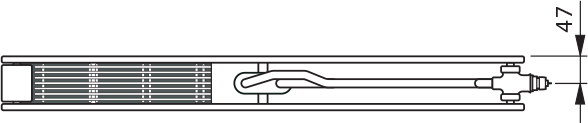

Type VHV-M 20
VHV-M overview of models

Type VHV-M 22

 VHV-M overview of models

Type VHV-M 34
VHV-M overview of models

Type VHV-M 46


Model VHV-M 11 VHV-M 20 VHV-M 22 VHV-M 34 VHV-M 46
Height Höhe 358 430 502 358 430 502 214 286 358 430 142 214 142 214
574 646 790 574 646 790 502 574 646 790 286 - 286 -
Height Länge 500 - 2400 mm
Depth Bautiefe 68 93 93 175 257
Stufung 100 mm (ab Baulänge 1400 mm: 200 mm)

Connections Anschlüsse: 2 x G 3/4 A.G. unten mittig

5 bar Max. Betriebsüberdruck (Normalausführung): 5 bar

8 bar Max. Betriebsüberdruck (Hochdruckausführung): 8 bar

Maximal operating temperature Max. Betriebstemperatur:: 110 °C

Technische Informationen

Hier erhalten Sie einen Überblick über die wichtigsten technischen Daten. Für weitere Informationen können Sie sich die aufgelisteten pdf-Dateien downloaden.

Zweirohrbetrieb - Anschlussbeispiele

Die gewünschten Einstellwerte lassen sich ohne Spezialwerkzeug einfach und exakt einstellen (siehe Skizzen).

Zweirohrbetrieb - Anschlussbeispiele

Der Heizkörper wird mit montierter Baustellenkappe angeliefert. Nach der Demontage der Baustellenkappe (Pos. A) können die Thermostatköpfe „RA 2000“ bzw. „RAW“ der Fa. Danfoss, „VK“ der Fa. Heimeier, „D“ der Fa. Herz, „thera DA“ der Fa. MNG sowie „UNI XD“ der Fa. Oventrop direkt auf das Einbauventil (Pos. B) montiert werden.

Einstellhinweise:
• Bauschutzkappe bzw. Fühlerelement demontieren
• Den Einstellring entgegen den Uhrzeigersinn auf die gewünschte Voreinstellung drehen - der gewünschte Einstellwert (1, 2,...7, N) muss über der Markierung positioniert sein.
• Die Voreinstellung kann in Stufen von 0,5 zwischen 1 und 7 gewählt werden. Bei Einstellung „N“ ist die Voreinstellung aufgehoben.

Einrohrbetrieb - Anschlussbeispiele

Eine Ventilvoreinstellung (Typen VHV-M) ist nicht notwendig, da das Ventil werkseitig auf Voreinstellung N justiert wurde.

Einrohrbetrieb - Anschlussbeispiele

Das Ventil des Heizkörpers (Typen VHV-M) und die Anschlussarmatur (Typen VSV-M) werden mit montierter Baustellenkappe angeliefert. Nach der Demontage der Baustellenkappe (Pos. A) können die Thermostatköpfe„RA 2000“ bzw. „RAW“ der Fa. Danfoss, „VK“ der Fa. Heimeier, „D“ der Fa. Herz, „thera DA“ der Fa. MNG sowie „UNI XD“ der Fa. Oventrop direkt auf das Einbauventil (Pos. B) montiert werden.

Achtung!

Horizontale Ausführung: Bei der Montage des Einrohrverteilers ist zu beachten, dass der Rücklaufeinsatz (2) im Rücklauf und der Vorlaufeinsatz (1) im Vorlauf eingebaut sind.

Senkrechte Ausführung: Bei der Montage der Anschlussarmatur für Einrohrbetrieb ist zu beachten, dass die Zirkulationsbremse im Rücklauf eingebaut wird.

Downloads

Hier können Sie sich wichtige Daten in unterschiedlichen Formaten downloaden.

SOFTWARE & TOOLS

Datensätze

Farben

VONARIS-M ist in 71 unterschiedlichen Farben erhältlich.

Sanitärfarben

  • S0075 Jasmin
  • S0091 Pergamon
  • S0094 Natura
  • S0087 Bahamabeige
  • S0084 Anemone
  • S0077 Magnolia
  • S0164 Banana
  • S0088 Manhatten

Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus technischen Gründen möglich. Weitere Wunschfarben auf Anfrage!

RAL-Farben

  • RAL9016 Verkehrsweiß
  • RAL 9010 Reinweiss
  • RAL 9001 Cremeweiss
  • RAL 250-2 Lemon Glow
  • RAL 1023 Verkehrsgelb
  • RAL 1012 Zitronengelb
  • RAL 1004 Gelbgold
  • RAL 1027 Currygelb
  • RAL 6034 Pastelltürkis
  • RAL 5014 Taubenblau
  • RAL 5009 Azurblau
  • RAL 5015 Himmelblau
  • RAL 5017 Verkehrsblau
  • RAL 5022 Nachtblau
  • RAL 5002 Ultramarinblau
  • RAL 5001 Grünblau
  • RAL 9005 Tiefschwarz
  • RAL 7021 Schwarzgrau
  • RAL 1033 Dahliengelb
  • RAL 2003 Pastellorange
  • RAL 2004 Reinorange
  • RAL 3000 Feuerrot
  • RAL 3005 Weinrot
  • RAL 4002 Rotviolett
  • RAL 4007 Purpurviolett
  • RAL 4008 Signalviolett
  • RAL 290 70 20 Mauve Haze
  • RAL 290 40 45 Mystic Purple
  • RAL 4009 Pastellviolett
  • RAL 3015 Hellrosa
  • RAL 3014 Altrosa
  • RAL 6019 Weißgrün
  • RAL 120 80 60 Modern green
  • RAL 120 70 70 E-Green
  • RAL 150 60 60 Green Apple
  • RAL 6033 Minttürkis
  • RAL 6004 Blaugrün
  • RAL 8017 Schokoladenbraun
  • RAL 8019 Graubraun
  • RAL 040 80 05 Caffé Latte
  • RAL 7035 Lichtgrau
  • RAL 7040 Fenstergrau
  • RAL 7001 Silbergrau
  • RAL 7037 Staubgrau
  • RAL 7030 Steingrau
  • RAL 7013 Braungrau
  • RAL 7015 Schiefergrau
  • RAL 7016 Anthrazitgrau
  • RAL 7024 Graphitgrau
  • RAL 9006 Weissaluminium
  • RAL 9007 Graualuminium

Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus drucktechnischen Gründen möglich. weitere Wunschfarben auf Anfrage!

Spezialoberflächen

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey

CE-Kennzeichnung und Leistungserklärung (DoP)

Die EU Bauproduktenverordnung erfordert in Übereinstimmung mit den relevanten harmonisierten EN 442-Produktnormen und der Leistungserklärung (DoP), dass Bauprodukte einschließlich Radiatoren und Konvektoren ohne integrierte Wärmequelle CE gekennzeichnet sein müssen. Die CE Kennzeichnung bedeutet, dass jedes einzelne Produkt den Anforderungen des Herstellungsprozesses des Produkts gemäß den Bestimmungen für Herstellung, Test und Lieferung entspricht. Die Verordnung ist am 1. Juli 2013 in Kraft getreten.

Rettig ICC Produkte sind CE gekennzeichnet und die Leistungserklärung von Rettig ICC sowie die Unterlagen Anhang D und M mit der detaillierten Leistungsbeschreibung der Produkte, auf die verwiesen wird, sind entsprechend der Bauproduktenverordnung verfügbar. Siehe beiliegend die aktuelle Leistungserklärung von RICC und die damit verknüpften Dateien.

Spotlights

  • Mehrwert mit modernen Niedrigtemperatur-Heizkörpern [Entscheidende Vorteile mit Flachheizkörpern]

    • Mit jeder Energiequelle kompatibel:
      • Vorlauftemperaturbandbreite von 90 bis unter 40 °C
      • Optimale Niedrigtemperatur-Kombinierbarkeit (Wärmepumpe, Solar …)

      Enorme Einsparungspotentiale bei Neubau & Sanierung:
      • Durchschnittlich 15 % Energiekosten-Einsparung bei Heizkörpertausch   (im Vgl. zum veralteten Gliederradiator)
      • Niedrige Systemtemperaturen durch hohe Leistung

      Schnellste Regelung bei Aufheiz- und Abkühlphasen
      • Kurze Reaktionszeiten bei plötzlichen Temperaturveränderungen (weniger Energieverbrauch)
      • Hohe Effizienz durch kürzere Abkühl- & Aufheizzeiten
      • Hoher Regelkomfort

  • Gestiegenes Umweltbewusstsein der Menschen [41% der CO2-Emissionen durch Gebäudeenergie]

    • Weltweit wird versucht, Energie zu sparen und die Ressourcen unseres Planeten zu schonen. VOGEL&NOOT unterstützt dies mit High-tech-Heizkörpern, um die Wärmeabgabe effizient und bei vollster Behaglichkeit bei immer niedriger werdenden Systemtemperaturen zu ermöglichen.

  • Werkseitig kv-voreingestellte Ventile [Senkung der Energiekosten und CO2-Reduktion]

    •

      Die VOGEL&NOOT Ventilheizkörper sind, abhängig von der Wärmeleistung, bereits werkseitig mit vorjustierten und regulierbaren Ventileinsätzen ausgestattet. Zusätzlich ist die kv-Voreinstellung auf der Stirnseite farblich gekennzeichnet.
