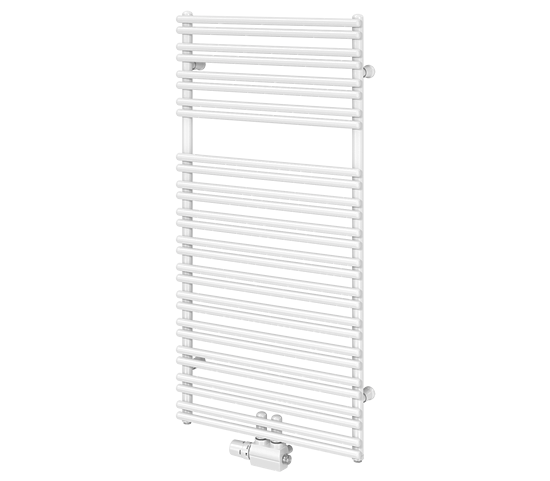

BAWA-VM

Die drei unterschiedlichen Anschlussmöglichkeiten Standard, Ventil-Mittenanschluss sowie die angebotene E-Ausführung bieten hohe Flexibilität.

Leistungsumrechner Technik und Preise Bad- und Designheizkörper Prospekt Bad- und Designheizkörper VDI 3805 Heizkörper

Typenübersicht

Anschlüsse: 2 x G 3/4 A.G. (für Ventil-Anschlussamatur), 2 x G 1/2 I.G. und 1 x G 1/4 I.G. (für Entlüftungsstopfen)

Prüfüberdruck: 13 bar

Max. Betriebsüberdruck: 10 bar

Max. Betriebstemperatur: 110 °C

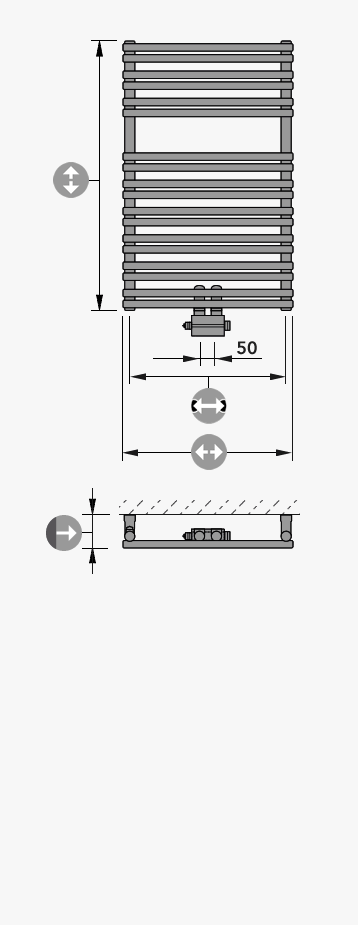

Nennhöhe 800 mm

796

500 600 750 900

97 bis 109

Baulänge minus 40

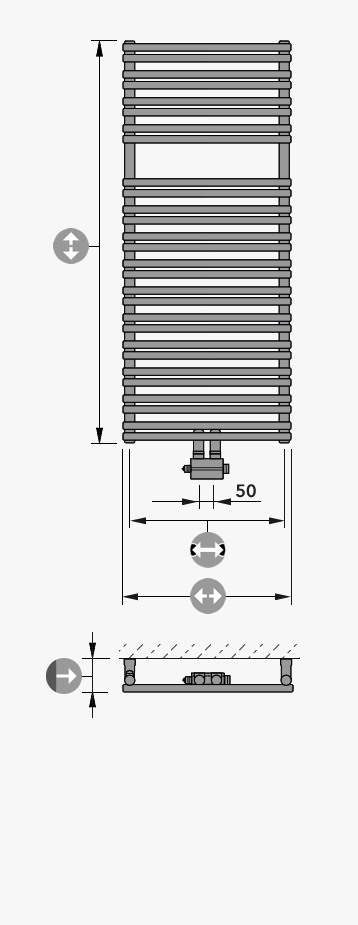

Nennhöhe 1200 mm

1196

500 600 750 900

97 bis 109

Baulänge minus 40

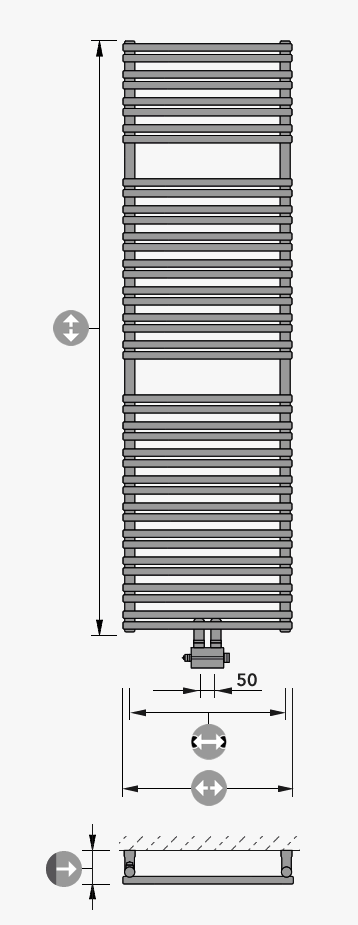

Nennhöhe 1800 mm

1756

500 600 750 900

97 bis 109

Baulänge minus 40

796
500	600	750	900
97 bis 109
Baulänge minus 40

1196
500	600	750	900
97 bis 109
Baulänge minus 40

1756
500	600	750	900
97 bis 109
Baulänge minus 40

Diese Designheizkörper werden in Österreich produziert. Die Designheizkörper von VOGEL&NOOT erfüllen zahlreiche international anerkannte Qualitätsstandards, wobei die Produktionsabläufe sämtlicher Fertigungsstandorte ISO-zertifiziert sind.

Darüber hinaus werden die Qualitäts- und Leistungsangaben der VOGEL&NOOT-Designheizkörper von anerkannten europäischen Instituten permanent überprüft und bestätigt.

Technische Daten

Hier erhalten Sie einen Überblick über die wichtigsten technischen Daten. Für weitere Informationen können Sie sich die aufgelisteten pdf-Dateien downloaden.

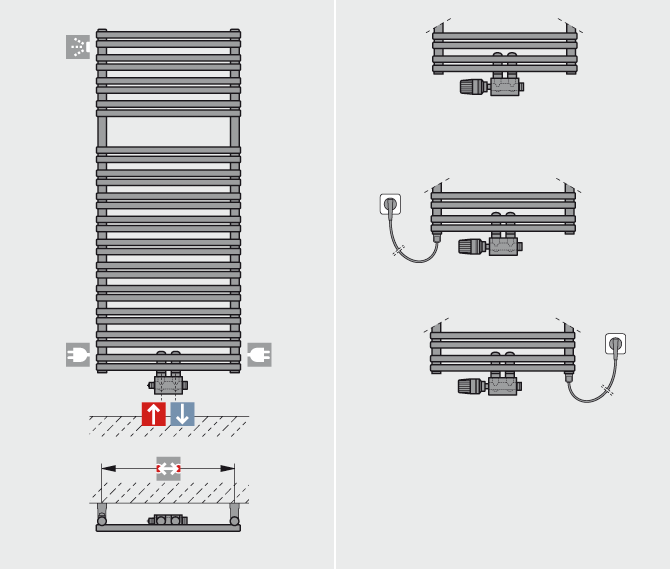

Anschlussbeispiele

Vorlauf

Rücklauf

Entlüftung

Elektrischer Anschluss

Nabenabstand

Anschlüsse: 2 x G 3/4 A.G. (für Ventil-Anschlussarmatur) und 4 x G 1/2 I.G.

Prüfüberdruck: 13 bar

Max. Betriebsüberdruck: 10 bar

Max. Betriebstemperatur: 110 °C

Zubehör: PTC-Elektroheizelement
Alle BERLIN-VM Heizkörper können - ausgestattet mit einem Elektroheizelement - auch in der heizfreien Zeit benutzt werden. Die Zuordnung der E-Heizelement-Leistungen ist unbedingt einzuhalten.

Serienmäßige Grundausstattung:
• Ein Entlüftungsstopfen G 1/2 drehbar und drei Blindstopfen G 1/2,
Messing vernickelt selbstdichtend, werkseitig eingedichtet
• Ventil-Anschlussarmatur in Zweirohr-Eckform
• Abdeckrosette in der jeweiligen Heizkörperfarbe
• Wandbefestigungsset in der jeweiligen Heizkörperfarbe
• Montagehilfe
• Montageanleitung

Dimensionen [mm]

Downloads

Hier können Sie sich wichtige Daten in unterschiedlichen Formaten downloaden.

PDF

Datensätze

DXF / DWG

DXF und DWG 2D-Vektorzeichnungen [zip; 1.1 MB ]

Farben

Der Designheizkörper BAWA-VM ist in 71 Farben und 12 Spezialoberflächen erhältlich. Gestalten Sie Ihren individuellen Designheizkörper.

Sanitärfarben

S0075 Jasmin
S0091 Pergamon
S0094 Natura
S0087 Bahamabeige
S0084 Anemone
S0077 Magnolia
S0164 Banana
S0088 Manhatten

Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus technischen Gründen möglich. Weitere Wunschfarben auf Anfrage!

RAL-Farben

RAL9016 Verkehrsweiß
RAL 9010 Reinweiss
RAL 9001 Cremeweiss
RAL 250-2 Lemon Glow
RAL 1023 Verkehrsgelb
RAL 1012 Zitronengelb
RAL 1004 Gelbgold
RAL 1027 Currygelb
RAL 6034 Pastelltürkis
RAL 5014 Taubenblau
RAL 5009 Azurblau
RAL 5015 Himmelblau
RAL 5017 Verkehrsblau
RAL 5022 Nachtblau
RAL 5002 Ultramarinblau
RAL 5001 Grünblau
RAL 9005 Tiefschwarz
RAL 7021 Schwarzgrau
RAL 1033 Dahliengelb
RAL 2003 Pastellorange
RAL 2004 Reinorange
RAL 3000 Feuerrot
RAL 3005 Weinrot
RAL 4002 Rotviolett
RAL 4007 Purpurviolett
RAL 4008 Signalviolett
RAL 290 70 20 Mauve Haze
RAL 290 40 45 Mystic Purple
RAL 4009 Pastellviolett
RAL 3015 Hellrosa
RAL 3014 Altrosa
RAL 6019 Weißgrün
RAL 120 80 60 Modern green
RAL 120 70 70 E-Green
RAL 150 60 60 Green Apple
RAL 6033 Minttürkis
RAL 6004 Blaugrün
RAL 8017 Schokoladenbraun
RAL 8019 Graubraun
RAL 040 80 05 Caffé Latte
RAL 7035 Lichtgrau
RAL 7040 Fenstergrau
RAL 7001 Silbergrau
RAL 7037 Staubgrau
RAL 7030 Steingrau
RAL 7013 Braungrau
RAL 7015 Schiefergrau
RAL 7016 Anthrazitgrau
RAL 7024 Graphitgrau
RAL 9006 Weissaluminium
RAL 9007 Graualuminium

Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus drucktechnischen Gründen möglich. weitere Wunschfarben auf Anfrage!

Spezialoberflächen

S0145 Creme White
S0142 White Textured
S0141 Black Textured
S0147 Anodic Brown
S0148 Anodic Black
S0149 Anodic Natura
S0201 Metal Alu
S0102 Metal Grey
S0146 Anodic Bronze
S0104 Metal Black
S0144 Brown Grey
S0143 Light Grey

Zubehör

Handtuchhalter V
(inkl. Klemmhalter)

Handtuchhalter für Badheizkörper und Designheizkörper

Artikelnummern:
RAL 9016: Z16BHPATVRBL000
Chrom: Z16BHPATVRCH00SCHRO

Handtuchhalter
(inkl. Klemmhalter)

Handtuchhalter für Badheizkörper und Designheizkörper

Artikelnummern:
RAL 9016: Z16BHPATRBL0000
Chrom: Z16BHPATRBL000SCHRO

Handtuchring
(inkl. Klemmhalter)

Handtuchring für Badheizkörper und Designheizkörper

Artikelnummern:
RAL 9016: Z16HTANORBL0000
Chrom: Z16HTANORCH000SCHRO

Handtuchstange
(inkl. Klemmhalter)

Artikelnummern:
Baulänge: 370 mm
RAL 9016: Z16BTBARR40BL00
Chrom: Z16BTBARR40BL0SCHRO

Baulänge: 470 mm
RAL 9016: Z16BTBARR50BL00
Chrom: Z16BTBARR50CH0SCHRO

Ablage
(inkl. Klemmhalter)

Ablage für Badheizkörper und Designheizkörper

Artikelnummern:
Baulänge: 470 mm
RAL 9016: Z16BTGRILLBL000
Chrom: Z16BTGRILLBL00SCHRO

Hier erhalten Sie einen Überblick über unser großes Angebot an Zubehör für Designheizkörper.

CE-Kennzeichnung und Leistungserklärung (DoP)

Die EU Bauprodukteverordnung erfordert in Übereinstimmung mit den relevanten harmonisierten EN 442-Produktnormen und der Leistungserklärung (DoP), dass Bauprodukte einschließlich Radiatoren und Konvektoren ohne integrierte Wärmequelle CE gekennzeichnet sein müssen. Die CE Kennzeichnung bedeutet, dass jedes einzelne Produkt den Anforderungen des Herstellungsprozesses des Produkts gemäß den Bestimmungen für Herstellung, Test und Lieferung entspricht. Die Verordnung ist am 1. Juli 2013 in Kraft getreten.

Rettig ICC Produkte sind CE gekennzeichnet und die Leistungserklärung von Rettig ICC sowie die Unterlagen Anhang D und M mit der detaillierten Leistungsbeschreibung der Produkte, auf die verwiesen wird, sind entsprechend der Bauproduktenverordnung verfügbar. Siehe beiliegend die aktuelle Leistungserklärung von RICC und die damit verknüpften Dateien.
