Heizen und Kühlen mit 2-Leiter-Ausführung.
Prüfüberdruck: 13 bar
Max. Betriebsüberdruck: 10 bar
Max. Betriebstemperatur: 110 °C
| Baubreiten: | 230, 340 | ||||
|---|---|---|---|---|---|
| Baulängen: | 850, 1200, 1600, 2100, 2400, 2700 |
||||
Angaben in mm
| Baubreiten: | 230, 340 | ||||
|---|---|---|---|---|---|
| Baulängen: | 850, 1200, 1600, 2100, 2400, 2700 |
||||
Angaben in mm
| Baubreiten: | 340 | ||||
|---|---|---|---|---|---|
| Baulängen: | 850, 1200, 1600, 2100, 2400, 2700 |
||||
Angaben in mm
Unterschiedliche Materialien, Farben und Rahmenkonstruktionen führen zu zahlreichen Gestaltungsmöglichkeiten.
Mit zwei unterschiedlichen Rostarten sind die Unterflurkonvektoren für jegliche Anforderungen und Bedürfnisse geeignet. Der Rollrost bietet einfaches und flexibles Verlegen und lässt sich bequem mittels Abrollsystem montieren. Der starre Längsrost präsentiert sich standhaft und steht für eine mühelose Montage zur Verfügung. Farben, Materialien und Konstruktionen sind auf Wunsch variabel auswählbar und können individuell zusammengestellt werden.
Rollrost
Starrer Längsrost
Edelstahl
Aluminium
Alu Natur
Alu Schwarz
Alu Bronze dunkel
Alu Bronze hell
Holz
Buche natur
Buche lackiert
Eiche natur
Eiche lackiert
Die Ausführung ohne Rahmen setzt eine perfekt durchgeführte Installation des Bodenkonvektors sowie einen perfekt verlegten Fertigfußboden mit gleicher Fugenbreite zwischen der Konvektorkante und dem Fertigfußboden voraus.
U-Rahmen sind in denselben Farbtönen wie die Aluminiumroste erhältlich.
Die Ausführung mit U-Rahmen setzt eine perfekt ausgeführte Installation des Konvektors voraus. Die Lieferung erfolgt zusammen mit dem Abdeckrost in einzelnen Schnittteilen.
L-Rahmen sind in denselben Farbtönen wie die Aluminiumroste erhältlich.
Die L-Leiste überdeckt den Übergang zwischen der Wanne des Konvektors und dem Fertigfußboden. Sie verdeckt die ungleichmäßige Fuge zwischen der Kante des Konvektors und dem Fertigfußboden.
Z-Rahmen gibt es ausschließlich im Farbton Aluminium Natur.
Die Z-Leiste überdeckt den Übergang zwischen der Wanne und dem Fertigfußboden. Sie wird dort verwendet, wo die Installation des Konvektors gegenüber dem Fertigfußboden "versunken" ist. Der Z-Rahmen wird als ganzes Stück montagefertig geliefert. Wir empfehlen den Rahmen mit Silikon am Fußboden zu befestigen.
INTRATHERM Unterflurkonvektoren von VOGEL&NOOT erfüllen zahlreiche international anerkannte Qualitätsstandards.
Verschiedene Dimensionen führen zu einer großen Modellauswahl, passend für die unterschiedlichsten Anforderungen.
Prüfüberdruck: 13 bar
Max. Betriebsüberdruck: 10 bar
Max. Betriebstemperatur: 110 °C
Thermostatisches Ventil DN15 – verkürzte Ausführung NF
Axiales Thermostatventil
Absperrbare Rücklaufverschraubung DN15

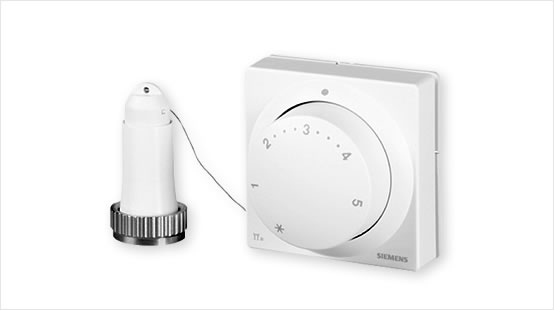

Thermostatkopf mit Fernbedienung
Raumthermostat für die Steuerung des thermischen Antriebs
Thermoantrieb für die Steuerung des Thermostatventils
Manueller Dreistufendrehzahlschalter
Raumthermostat mit dreistufigem Drehzahlstufenschalter

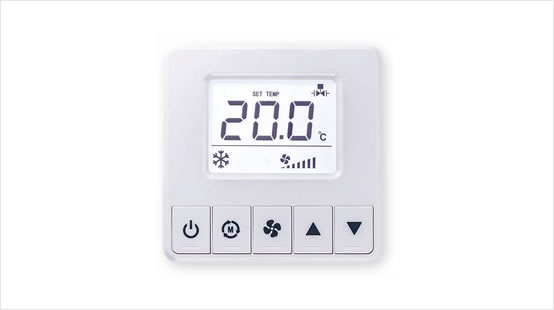

Raumthermostat mit automatischem Drehzahlstufenschalter (LCF)
Raumthermostat mit automatischem Drehzahlschalter (FC600)
Raumthermostat mit automatischem Drehzahlschalter (FC600)
Temperaturfühler zum RER-Thermostat
Satz für die Abschaltung des Ventilatorbetriebes
PAT Drehzahlregler Aufputz-Ausführung
PAT Drehzahlregler Unterputz-Ausführung
