FMS

Typenübersicht

Prüfüberdruck: 13 bar
Max. Betriebsüberdruck: 10 bar
Max. Betriebstemperatur: 110 °C

FMS / Bauhöhe 90mm

Baubreiten:	200, 250, 300, 340, 420
Baulängen:	700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1800, 2000, 2200, 2400, 2500, 2600, 2700, 2800, 2900, 3000, 3200, 3400, 3600

Angaben in mm

FMS / Bauhöhe 110mm

Baubreiten:	200, 250, 300, 340, 420
Baulängen:	700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1800, 2000, 2200, 2400, 2500, 2600, 2700, 2800, 2900, 3000, 3200, 3400, 3600

Angaben in mm

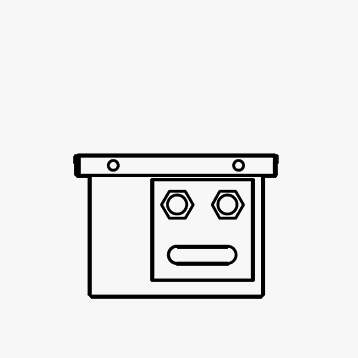

FMS / Bauhöhe 140mm

Baubreiten:	200, 250, 300, 340, 420
Baulängen:	700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1800, 2000, 2200, 2400, 2500, 2600, 2700, 2800, 2900, 3000, 3200, 3400, 3600

Angaben in mm

FMS / Bauhöhe 190mm

Baubreiten:	200, 250, 300, 340, 420
Baulängen:	700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1800, 2000, 2200, 2400, 2500, 2600, 2700, 2800, 2900, 3000, 3200, 3400, 3600

Angaben in mm

Designs

Unterschiedliche Materialien, Farben und Rahmenkonstruktionen führen zu zahlreichen Gestaltungsmöglichkeiten.

Mit zwei unterschiedlichen Rostarten sind die Unterflurkonvektoren für jegliche Anforderungen und Bedürfnisse geeignet. Der Rollrost bietet einfaches und flexibles Verlegen und lässt sich bequem mittels Abrollsystem montieren. Der starre Längsrost präsentiert sich standhaft und steht für eine mühelose Montage zur Verfügung. Farben, Materialien und Konstruktionen sind auf Wunsch variabel auswählbar und können individuell zusammengestellt werden.

Rollrost

Holz Rollrost

Starrer Längsrost

Linearrost

Edelstahl

Edelstahl

Edelstahl Rost

Aluminium

Holz

Ausführung ohne Rahmen

Die Ausführung ohne Rahmen setzt eine perfekt durchgeführte Installation des Bodenkonvektors sowie einen perfekt verlegten Fertigfußboden mit gleicher Fugenbreite zwischen der Konvektorkante und dem Fertigfußboden voraus.

Unterflurkonvektor ohne Rahmen

Ausführung mit U-Rahmen

U-Rahmen sind in denselben Farbtönen wie die Aluminiumroste erhältlich.

Aluminiumrost U-Rahmen

Die Ausführung mit U-Rahmen setzt eine perfekt ausgeführte Installation des Konvektors voraus. Die Lieferung erfolgt zusammen mit dem Abdeckrost in einzelnen Schnittteilen.

Unterflurkonvektor mit U-Rahmen

Ausführung mit L-Rahmen

L-Rahmen sind in denselben Farbtönen wie die Aluminiumroste erhältlich.

Aluminiumrost L-Rahmen

Die L-Leiste überdeckt den Übergang zwischen der Wanne des Konvektors und dem Fertigfußboden. Sie verdeckt die ungleichmäßige Fuge zwischen der Kante des Konvektors und dem Fertigfußboden.

Unterflurkonvektor mit L-Rahmen

Ausführung mit Z-Rahmen

Z-Rahmen gibt es ausschließlich im Farbton Aluminium Natur.

Aluminiumrost Z-Rahmen

Die Z-Leiste überdeckt den Übergang zwischen der Wanne und dem Fertigfußboden. Sie wird dort verwendet, wo die Installation des Konvektors gegenüber dem Fertigfußboden "versunken" ist. Der Z-Rahmen wird als ganzes Stück montagefertig geliefert. Wir empfehlen den Rahmen mit Silikon am Fußboden zu befestigen.

Unterflurkonvektor mit Z-Rahmen

Zertifizierte Markenprodukte

VOGEL&NOOT steht für erstklassige Markenprodukte mit höchsten Qualitätsstandards bei Fertigung und im Betrieb. Die Qualitäts- und Leistungsangaben der Konvektoren und Heizwände von VOGEL&NOOT unterliegen permanenten Prüfungen von renommierten und unabhängigen europäischen Instituten. Diese garantieren Sicherheit in Bezug auf ökonomisch geprägte Heizleistung im Höchstmaß sowie hervorragende Produktqualität.

Zertifizierte Markenprodukte

Zubehör

Thermostatisches Ventil DN15 – verkürzte Ausführung NF

Axiales Thermostatventil

Absperrbare Rücklaufverschraubung DN15

Thermostatkopf mit Fernbedienung

Raumthermostat für die Steuerung des thermischen Antriebs

Thermoantrieb für die Steuerung des Thermostatventils

Manueller Dreistufendrehzahlschalter

Thermoantrieb für die Steuerung des Thermostatventils

Raumthermostat mit dreistufigem Drehzahlstufenschalter

Raumthermostat mit automatischem Drehzahlstufenschalter (LCF)

Raumthermostat mit automatischem Drehzahlschalter (FC600)

Temperaturfühler zum RER-Thermostat

Satz für die Abschaltung des Ventilatorbetriebes

PAT Drehzahlregler Aufputz-Ausführung

PAT Drehzahlregler Unterputz-Ausführung
