Модельный ряд
Конвектора и стены отопления, производимые VOGEL&NOOT, соответствуют многим международным признанным стандартам качества и производственным процессам, а также сертифицированы ISO на всех этапах производства.
Разнообразные размеры и различные исполнения учитывают кол-во конвективных решёток и греющих панелей, выражаясь в широком диапазоне моделей, подходящем для различных требований.
Техническая информация
Получите сводную информацию о наиболее важных технических данных. Для получения расширенной информации скачайте соответствующие pdf файлы.
Легко настраиваемые прецизионные термостатические вентили не требуют специальных инструментов (смотрите схему).
 |
Непосредственно на вентиль (позиция Б) можно установить следующие термостатические головки:фирмыDanfoss (RTD-R Inova™ 3140 и RTS-R Everis 4240), фирмы Oventrop (Uni LD и Uni XD); фирмы Heimeier VK;фирмы Herz D; фирмы Honeywell thera-DA.Пластмассовая защита (позиция А) для вентиля комплектуется на заводе.
Указания по установке:
• снять защиту вентиля
• кольцо установки нужно повернуть в направлении против часовой стрелки до требуемого значения (1, 2, ..., 7, N)
• конвекторы выпускаются с заводской установкой на наивысшее значение kv, соответствующее положению "N".Выбор установки осуществляется в диапазоне от 1 до 7 с ценой деления шкалы 0, 5.
Внимание: Не допускается выбор настроек между делениями в заштрихованных областях.
|
Настройка вентиля не требуется так как вентиль уже преднастроен на заводе (значение по умолчанию N).
 |
Непосредственно на вентиль (позиция Б) можно установить следующие термостатические головки:фирмыDanfoss (RTD-R Inova™ 3140 и RTS-R Everis 4240), фирмы Oventrop (Uni LD и Uni XD); фирмы Heimeier VK;фирмы Herz D; фирмы Honeywell thera-DA.Встроенный вентиль радиатора оснащается на заводе пластмассовой защитой (позиция А).
Внимание!
Горизонтальная версия:
При монтаже сдвоенного шарового крана для однотрубных систем требуется обязательно поменять местами вкладышподвода с вкладышем возврата, чтобы вкладыш возврата 2 был установлен в отверстии возврата, а вкладыш подвода 1в отверстии подвода.
Вертикальная версия:
При монтаже сдвоенного шарового крана для однотрубных систем требуется обязательно поменять местами вкладыш подвода с вкладышем возврата, чтобы вкладыш возврата 2 был установлен в отверстии возврата, а вкладыш подвода 1 в отверстии подвода.
|
Скачать
Здесь вы можете скачать все соответствующие материалы в различных файловых форматах.
Цвета
VONARIS, горизонтальное исполнение, доступно в 45 различных цветах.
color name color code
Цвета, представленные здесь, не могут полностью передать реальный цвет. Возможны хроматические аберрации по техническим причинам. Дополнительные цвета доступны по требованию!
color name color code
Цвета, представленные здесь, не могут полностью передать реальный цвет. Возможны хроматические аберрации по техническим причинам. Дополнительные цвета доступны по требованию!
color name color code
Цвета, представленные здесь, не могут полностью передать реальный цвет. Возможны хроматические аберрации по техническим причинам. Дополнительные цвета доступны по требованию!
Маркировка CE и «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP)
Согласно регламенту ЕС «О строительных изделиях» продукция, используемая в строительстве, включая радиаторы и конвекторы без встроенного нагревательного элемента, должна получить маркировку СЕна основании согласованныхтоварных стандартов EN442, и иметь «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP). Маркировка СЕ означает, что каждое отдельное изделие изготовлено в соответствии с требованиями технологического процесса для данного типа продукции, установленного нормами в отношении его производства, проверки и поставки. Регламентвступилвюридическуюсилу 1 июля 2013 г.
Продукция компании RettigICCимеет маркировкуCE.«ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик», сделаннаяRettigICC, а также документыc детальнойинформацией о рабочих характеристиках отдельных изделий (см. приложения M и D) предоставляются в соответствии с положениями регламента «О строительных изделиях» (см. прилагаемую Декларацию о рабочих характеристиках RICCв ее последней редакции и документы, на которые она ссылается).
Высота
Длина
Глубина

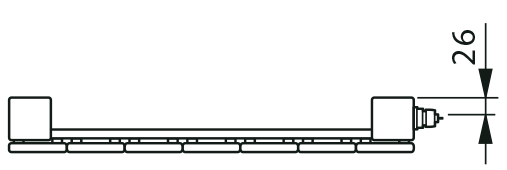

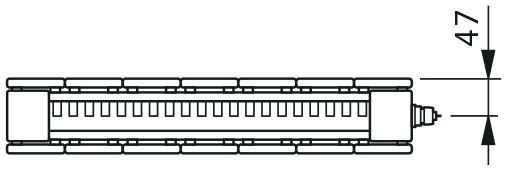

подключение: 4 внутренних входа G ½" (15мм), и 2 внешних входа G 3/4" (20 мм), правое нижнее подключение (по специальному заказу - левое нижнее подключение).
Рабочее давление (стандартное исполнение): 5 бар
Рабочее давление (исполнение высокого давления): 8 бар
Рабочая температура: 110 °C
