Горизонтальна версія

Дизайн та високий рівень продуктивності, як оптимальне рішення для вимогливих клієнтів

Модельный ряд

Конвектора и стены отопления, производимые VOGEL&NOOT, соответствуют многим международным признанным стандартам качества и производственным процессам, а также сертифицированы ISO на всех этапах производства.

quality marks

Разнообразные размеры и различные исполнения учитывают кол-во конвективных решёток и греющих панелей, выражаясь в широком диапазоне моделей, подходящем для различных требований.

Type VHV

Type VHV 11	Type VHV 20
Type VHV 22


Model	VHV 11				VHV 20					VHV 22
Высота	214	286	358	430	142	214	286	358	430	142	214	286	358	430
Высота	502	574	646	790	502	574	646	790	-	502	574	646	790	-
Длина	500 - 2400 mm
Глубина	68				93					93
Шаг	100 mm (для общей длины 1400 мм и выше: 200 мм)

Type VHV 23	Type VHV 34
Type VHV 35	Type VHV 46

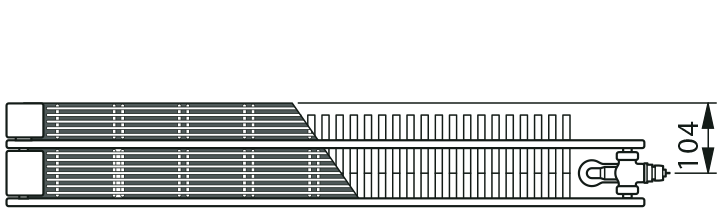

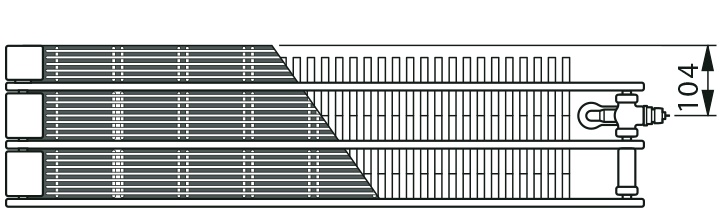

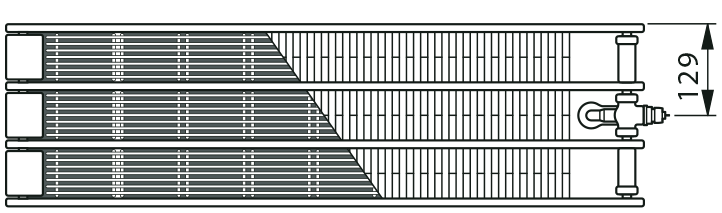

Model	VHV 23		VHV 34		VHV 35		VHV 46
Высота	142	214	142	214	142	214	142	214
Высота	286	-	286	-	286	-	286	-
Длина	500 - 2400 mm
Глубина	150		175		232		257
Шаг	100 mm (для общей длины 1400 мм и выше: 200 мм)

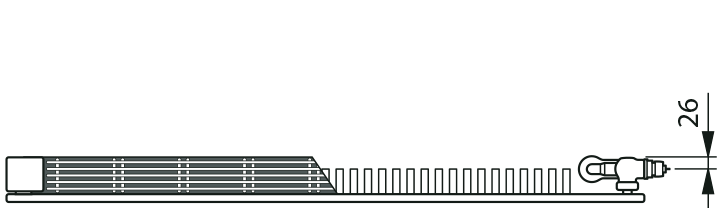

Подключение: 3 внутренних входа G ½" (15мм), и 2 внешних входа G 3/4" (20 мм), правое нижнее подключение (по специальному заказу - левое нижнее подключение). Типы VHV 20, VHV 22, VHV 34, and VHV 46 могут быть установлены как нижнее правое и нижнее левое подключения.

Рабочее давление (стандартное исполнение): 5 бар

Рабочее давление (исполнение высокого давления): 8 бар

Рабочая температура: 110 °C

Type VHV-S

Type VHV-S 22	Type VHV-S 34
Type VHV-S 47

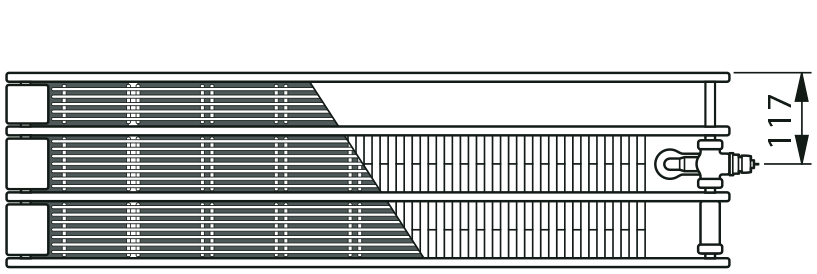

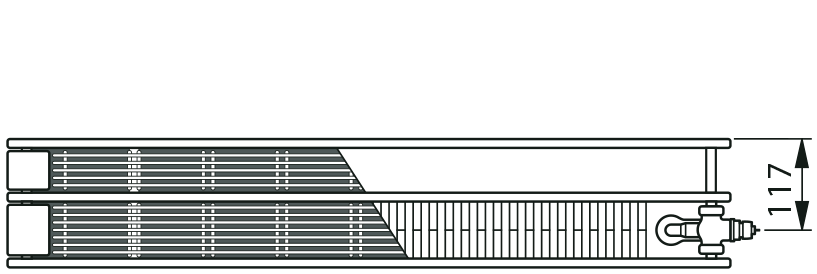

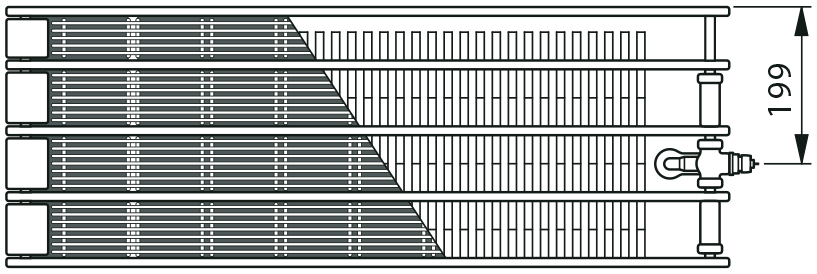

Model	VHV-S 22			VHV-S 34			VHV-S 47
Высота	142	214	286	142	214	286	142	214	286
Длина	500 – 2400 mm
Глубина	163			245			327
Шаг	100 mm (для общей длины 1400 мм и выше: 200 мм)

подключение: 3 внутренних входа G ½" (15мм), и 2 внешних входа G 3/4" (20 мм), правое нижнее подключение (по специальному заказу - левое нижнее подключение). Типы VHV 20, VHV 22, VHV 34, and VHV 46 могут быть установлены как нижнее правое и нижнее левое подключения.

Рабочее давление (стандартное исполнение): 5 бар

Рабочее давление (исполнение высокого давления): 8 бар

Рабочая температура: 110 °C

Техническая информация

Получите сводную информацию о наиболее важных технических данных. Для получения расширенной информации скачайте соответствующие pdf файлы.

2-х трубная система отопления

Легко настраиваемые прецизионные термостатические вентили не требуют специальных инструментов (смотрите схему).

Непосредственно на вентиль (позиция Б) можно установить следующие термостатические головки:фирмыDanfoss (RTD-R Inova™ 3140 и RTS-R Everis 4240), фирмы Oventrop (Uni LD и Uni XD); фирмы HeimeierVK;фирмы Herz D; фирмы Honeywell thera-DA.Пластмассовая защита (позиция А) для вентиля комплектуется на заводе.

Указания по установке:
• снять защиту вентиля
• кольцо установки нужно повернуть в направлении против часовой стрелки до требуемого значения (1, 2, ..., 7, N)
• конвекторы выпускаются с заводской установкой на наивысшее значение kv, соответствующее положению "N".Выбор установки осуществляется в диапазоне от 1 до 7 с ценой деления шкалы 0, 5.
Внимание: Не допускается выбор настроек между делениями в заштрихованных областях.

Однотрубная система отопления

Настройка вентиля не требуется так как вентиль уже преднастроен на заводе (значение по умолчанию N).

Непосредственно на вентиль (позиция Б) можно установить следующие термостатические головки:фирмыDanfoss (RTD-R Inova™ 3140 и RTS-R Everis 4240), фирмы Oventrop (Uni LD и Uni XD); фирмы Heimeier VK;фирмы Herz D; фирмы Honeywell thera-DA. Встроенный вентиль радиатора оснащается на заводе пластмассовой защитой (позиция А).

Внимание!

Горизонтальная версия:
При монтаже сдвоенного шарового крана для однотрубных систем требуется обратить внимание на то, чтобы вкладышвозврата 2 был установлен в отверстии возврата, а вкладыш подвода 1 в отверстии подвода.

Вертикальная версия:

При монтаже сдвоенного шарового крана для однотрубных систем требуется обязательно поменять местами вкладыш подвода с вкладышем возврата, чтобы вкладыш возврата 2 был установлен в отверстии возврата, а вкладыш подвода 1 в отверстии подвода.

Скачать

Здесь вы можете скачать все соответствующие материалы в различных файловых форматах.

DXF and DWG 2D–векторная графика [zip; 8.3 MB ]

Цвета

VONARIS горизонтальное исполнение доступно в 45 различных цветах.

8 санитарных цветов

color name color code

Цвета, представленные здесь, не могут полностью передать реальный цвет. Возможны хроматические аберрации по техническим причинам. Дополнительные цвета доступны по требованию!

8 модных цветов RAL

color name color code

25 классических цветов RAL

color name color code

4 цвета «металлик»

color name color code

Маркировка CE и «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP)

Согласно регламенту ЕС «О строительных изделиях» продукция, используемая в строительстве, включая радиаторы и конвекторы без встроенного нагревательного элемента, должна получить маркировку СЕна основании согласованныхтоварных стандартов EN442, и иметь «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP). Маркировка СЕ означает, что каждое отдельное изделие изготовлено в соответствии с требованиями технологического процесса для данного типа продукции, установленного нормами в отношении его производства, проверки и поставки. Регламентвступилвюридическуюсилу 1 июля 2013 г.

Продукция компании RettigICCимеет маркировкуCE.«ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик», сделаннаяRettigICC, а также документыc детальнойинформацией о рабочих характеристиках отдельных изделий (см. приложения M и D) предоставляются в соответствии с положениями регламента «О строительных изделиях» (см. прилагаемую Декларацию о рабочих характеристиках RICCв ее последней редакции и документы, на которые она ссылается).

DoP [pdf; 156 kB ]
