VONARIS orizontal

VONARIS orizontal

Design si performanta ca un pachet complet pentru pretentii elevate.

Radiator-convector decorativ, disponibil in versiuni de racordare ventil, cu posibilitatea amplasarii acesteia in partea inferioara-dreapta (standard) sau inferioara-stanga, in functie de cerinte.

Informatii tehnice (english) Catalog prezentare Calculator puteri termice

Descrierea produselor

Radiatoarele-convectori si corpurile de incalzire fabricate de VOGEL & NOOT indeplinesc numeroase standarde de calitate recunoscute la nivel international si toate fabricile de productie sunt certificate ISO.

Przegląd modeli

Varietatea de dimensiuni, numarul de elemente de incalzire si de elemente de convectie, precum si designul deosebit de placut, determina o gama larga de modele, potrivite pentru diferite cerinte si necesitati.

Tip VHV

Typ VHV

Typ VHV 11

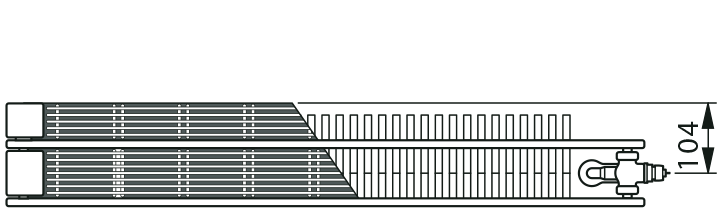

 Typ VHV

Typ VHV 20
Typ VHV

Typ VHV 22


Model VHV 11 VHV 20 VHV 22
Wysokość Inaltime 214 286 358 430 142 214  286 358 430 142 214 286 358 430
502 574 646 790 502 574 646 790 - 502 574 646 790 -
długość Lungime 500 - 2400 mm
głębokość Adancime 68 93 93
Extindere 100 mm (pentru lungimi totale de 1400 mm si mai mult: 200 mm)

Typ VHV 23

Typ VHV 34

Typ VHV 35

Typ VHV 46
Model VHV 23 VHV 34 VHV 35 VHV 46
Wysokość Inaltime 142 214 142 214 142 214 142 214
286 - 286 - 286 - 286 -
długość Lungime 500 - 2400 mm
głębokość Adancime 150 175 232 257
Extindere 100 mm (pentru lungimi totale de 1400 mm si mai mult: 200 mm)

Podłączenia  Racorduri: 2 x filet exterior G 3/4" in versiune constructiva ventil, pozitionate standard in partea inferioara, in dreapta (la cerere, pot fi comandate si pozitionate in partea inferioara, in stanga), 1 x filet interior G 1/2" (ventil aerisire), 1 x filet interior G 1/2" (dop golire) si 1 x filet interior G 1/2" (dop). Tipurile VHV 20, VHV 22, VHV 34, si VHV 46 pot fi reversibile si pot fi racordate fie in partea inferioara in dreapta, fie in partea inferioara in stanga.

5 bar  Presiune maxima de lucru (constructie standard): 5 bar

8 bar  Presiune maxima de lucru (constructie pentru functionare la presiune ridicata): 8 bar

Temperatura zasilania  Temperatura maxima de lucru: 110 °C

Tip VHV-S

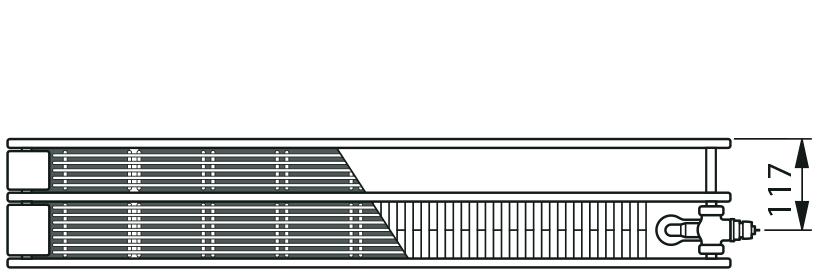

Typ VHV-S

Typ VHV-S 22

 Typ VHV-S

Typ VHV-S 34
Typ VHV-S

Typ VHV-S 47


Model VHV-S 22 VHV-S 34 VHV-S 47
Wysokość  Inaltime 142 214 286 142 214 286 142 214 286
długość  Lungime 500 – 2400 mm
głębokość  Adancime 163 245 327
Extindere 100 mm (pentru lungimi totale de 1400 mm si mai mult: 200 mm)

Podłączenia  Racorduri: 2 x filet exterior G 3/4" in versiune constructiva ventil, pozitionate standard in partea inferioara, in dreapta (la cerere, pot fi comandate si pozitionate in partea inferioara, in stanga), 1 x filet interior G 1/2" (ventil aerisire), 1 x filet interior G 1/2" (dop golire) si 1 x filet interior G 1/2" (dop). Tipurile VHV 20, VHV 22, VHV 34, si VHV 46 pot fi reversibile si pot fi racordate fie in partea inferioara in dreapta, fie in partea inferioara in stanga.

5 bar  Presiune maxima de lucru (constructie standard): 5 bar

8 bar  Presiune maxima de lucru (constructie pentru functionare la presiune ridicata): 8 bar

Temperatura zasilania  Temperatura maxima de lucru:  110 °C

Accesorii de baza (incluse):
• ventil termostatic presetat
• ventil de aerisire pivotant cu filet G 1/2", 1 dop de golire cu filet G 1/2" si 1 dop cu filet G 1/2", cu auto-etansare, din alama cromata preinstalate din fabrica
• instructiuni de montaj

Informatii tehnice

Iata cateva dintre cele mai importante informatii tehnice. Pentru informatii suplimentare, descarcati documentele de mai jos in format PDF.

Racordare bitubulara

Este usor sa stabilesti precis pentru ventilul termostatic valorile kv (gradul de deschidere al sectiunii de curgere) necesare, fara folosirea unor instrumente speciale (vezi desene).
Racordare bitubulara

Radiatorul-convector decorativ este echipat cu ventilul termostatic presetat ce este prevazut si cu un capac de protectie ce are rol si de rozeta de inchidere/deschidere. Dupa eliminarea acestui capac de protectie (A), pot fi instalate urmatoarele tipuri de senzori termostatici (capete termostatice) direct pe ventilul termostatic preinstalat (B): gama ”RA” (RA 2992, RA 2990, RA 2920, RAS-C2, RAS-D, RAE, RA 2000 sau RAW),RAX - X-tra Collection, de la Danfoss, „VK“ de la Heimeier, „D“ de la Herz, „thera DA“ de la MNG si „UNI XD“ de la Oventrop.

Sfaturi de instalare:
• Se indeparteaza capacul de protectie
• Se ridica rotita de ajustare si se roteste in sens invers acelor de ceasornic, la valoarea necesara – valoarea stabilita (1, 2, ...7, N) trebuie sa fie in linie cu punctul (stanta) de marcaj
• Presetarea este posibila in trepte de 0,5 intre 1 si 7. Valorea „N” anuleaza toate presetarile (este deschiderea maxima a sectiunii de curgere).

Racordare monotubulara

O presetare a ventilului termostatic nu este necesara, ventilul fiind setat din fabrica pe setarea implicita N.
Racordare monotubulara

Radiatorul-convector decorativ este echipat cu ventilul termostatic presetat ce este prevazut si cu un capac de protectie ce are rol si de rozeta de inchidere/deschidere. Dupa eliminarea acestui capac de protectie (A), pot fi instalate urmatoarele tipuri de senzori termostatici (capete termostatice) direct pe ventilul termostatic preinstalat (B): gama ”RA” (RA 2992, RA 2990, RA 2920, RAS-C2, RAS-D, RAE, RA 2000 sau RAW), RAX - X-tra Collection, de la Danfoss, „VK“ de la Heimeier, „D“ de la Herz, „thera DA“ de la MNG si „UNI XD“ de la Oventrop.

Observatii: In timpul instalarii robinetului dublu pentru racordare monotubulara, asigurati-va ca piesa adaptor pentru tur a fost fixata pe sensul de tur al robinetului (1) si piesa adaptor pentru retur a fost fixata pe sensul de retur al robinetului (2).

Culori

Radiatorul-convector decorativ VONARIS orizontal este disponibil in 45 de culori diferite.

Marcajul CE si Declaratia de Performanta (DoP)

Regulamentul Uniunii Europene privind comercializarea produselor pentru constructii mentioneaza ca produsele pentru constructii, inclusiv radiatoarele si convectorii trebuie sa fie marcate CE in conformitate cu standardele europene cu aplicatie in domeniul produselor pentru constructii - EN 442 si sa detina Declaratia de Performanta. Marcajul CE certifica faptul ca fiecare produs indeplineste cerintele procesului de fabricatie in conformitate cu normele de fabricatie, testare si livrare. Regulamentul a fost adoptat in data de 1 iulie 2013.

Produsele Rettig ICC sunt marcate CE, iar Declaratia de Performanta a Rettig ICC si documentele sale de referinta, Anexa D si Anexa M, care descriu parametrii si detaliile de performanta ale produselor, sunt disponibile conform Regulamentului UE privind comercializarea produselor pentru constructii. Consultati Declaratia de Performanta a Rettig ICC atasata si documentele din linkurile de mai jos.

Incepe din nou
Tip radiator
Inaltime
mm
mm
Lungime
mm
mm
Putere termica
W
%
%
Temperatura
°C
°C
°C
Lista de lucru (0)

Cauta radiatoare

Caracteristici esentiale

  • Valoare adaugata cu radiatoare moderne de joasa temperatura [Beneficii multiple cu radiatoare panou]
    • Kompatybilność Compatibilitate cu toate sursele de energie:
      • Interval mare de temperaturi ale agentului termic de la 90°C pana la mai putin de 40°C
      • Perfect pentru combinatia cu surse de joasa temperatura (pompa de caldura, energie solara etc)

      OszczędnośćPotential foarte mare de reducere a costurilor pentru cladiri noi si renovari:
      • Reducerea costurilor energetice cu aproximativ 15% prin inlocuirea radiatoarelor (in comparatie cu vechile tipuri de radiatoare)
      • Datorita randamentului termic ridicat, sunt potrivite pentru functionarea in sistemele de incalzire de joasa temperatura

      Szybka regulacjaControl foarte rapid in functia de incalzire si generarea efectului „cooling-breeze”
      • Reactie rapida la schimbarile neprevazute de temperatura (necesita energie redusa)
      • Eficienta ridicata datorita timpului scurt de incalzire si efect ”cooling-breeze”
      • Control inseamna eficienta si confort optim

  • Respectarea standardelor de protectia mediului [41% din emisiile de CO2 sunt determinate de cladiri]
    • In intreaga lume, sunt luate masuri pentru economisirea energiei si conservarea resurselor planetei. VOGEL&NOOT sustine aceste eforturi cu radiatoare de inalta tehnologie si sisteme de incalzire prin pardoseala care asigura randament termic sporit si confort termic optim protejand totodata mediul inconjurator.
  • Valori kv optimizate si presetate din fabrica [Economisirea costurilor energetice si reducerea emisiilor de CO2]

    • Radiatoarele panou cu ventil termostatic incorporat sunt livrate gata de montaj in instalatii cu racordare bitubulara si cu ventilele termostatice (preinstalate din fabrica) presetate corespunzator puterii termice a radiatorului. Este posibila, de asemenea, schimbarea presetarii ventilului termostatic, atunci cand echipamentul functioneaza la presiune.
