Radiator inteligent pentru sistemele de incalzire de joasa temperatura

Confort termic optim in sisteme de joasa temperatura, chiar si cu temperatura mai mica de 40oC a agentului termic.

Informatii tehnice Catalog prezentare radiator (english)

Videos

Tehnologia E2 ce echipeaza radiatorul pentru sisteme de joasa temperatura ULOW-E2 reprezinta dezvoltarea unui concept de produs unic ce face posibila emisia de caldura in conditii de joasa temperatura cu nivel estetic de exceptie, eficienta maxima si cu o importanta economisire energetica in functionare.
red dot award

La inceputul lunii martie 2013, designul vizionar E2 Technology a obtinut premiul „Red dot” pentru designul produsului.

In fiecare an, acest premiu renumit la nivel international, evidentiaza produsele cu design inovator. Aceste produse sunt selectate din intreaga lume si sunt nominalizate de un juriu international format din experti renumiti, pentru a fi supuse unui proces de evaluare care dureaza cateva zile.

Urmatoarele prezentari video va ofera informatii interesante despre tehnologia E2.

avantaje - beneficii

concept

conditii de baza

situatia actuala de pe piata

concluzii

prezentare video generala

Tehnologia E2

Concept unic

Radiatorul de joasa temperatura ULOW-E2 in combinatie cu tehnologia E2 reprezinta un concept unic care ofera randament termic de exceptie chiar si in sisteme de joasa temperatura, fara a compromite stilul. Radiatorul de joasa temperatura ULOW-E2 poate fi folosit cu usurinta in sisteme de joasa temperatura, chiar sub 40°C, cu surse de energie moderne si conventionale, precum uleiuri sau  combustibili gazosi, dar si cu surse regenerabile de energie cum sunt pompa de caldura sau panourile solare.



Un nou standard

Nu doar eficienta ridicata constituie avantajul major al tehnologiei E2, dar si designul unic si impunator evidentiaza faptul ca acesta este un sistem de emisie de caldura cu tehnologie avansata care impune un nou standard pentru noua generatie de sisteme si emitatoare de caldura.

TOUCHPAD inovator

Punctul forte al radiatorului ULOW-E2 il constituie grupul de ventilatoare, care completeaza convectia naturala a elementelor de convectie ale radiatorului prin convectia fortata a ventilatoarelor. Panoul inteligent de control va face trecerea automata de la functia statica la cea dinamica in functie de conditiile din incapere. Radiatorul are randament maxim in functia statica, de aceea ventilatoarele pornesc doar atunci cand este necesar.

E2 Touchpad

E2 Touchpad - control panel Thermostat head

E2 Touchpad - control panel Temperature scale THERMOSTAT

E2 Touchpad - control panel Main switch ON/OFF

 Heating icon, RED

 Cooling icon, BLUE

 UP button

DOWN buton

 Temperature icon

 Boost button

Heating/Cooling button

Eficient si inteligent

ULOW-E2 emite caldura radianta prin panoul frontal incalzit pe baza apei calde continute in interiorsi ulterior in incapere este emisa si caldura obtinuta prin convectie odata cu pornirea ventilatoarelor. Datorita sistemului inteligent de control intre functionarea statica si cea dinamica timpul de incalzire este mult redus. Confortul termic maxim se poate obtine chiar si in sisteme de incalzire de joasa temperatura in care temperatura agentului termic pe tur scade sub 40°C.

Racordare inferioara mediana – Tehnologia T6 - brevetata

Sprawdzona technologia podłączenia środkowego

Constructia flexibila de racorduri inferioare de tip ventil preinstalate in partea de mijloc constituie un alt mare avantaj, astfel, racordarea mediana a ULOW-E2 contribuind semnificativ la reducerea costurilor de instalare. In plus, ofera o mare libertate de proiectare si reamenajare.

ULOW-E2 este furnizat ca produs „gata de instalare”, fiind flexibil si usor de instalat si cu costuri reduse, asemenea unui radiator standard.

Toate instrumentele de instalare sunt usor accesibile. Aceasta metoda de instalare economiseste timp si bani la fiecare operatiune de intretinere si curatare. Curatarea pentru ULOW-E2 implica aceleasi operatiuni ca pentru orice alt radiator obisnuit. Ventilatoarele pot fi extrase fiecare fie prin partea dreapta sau, fie prin partea stanga.

Eficienta ridicata

Duże oszczędności

In comparatie cu multe alte produse de pe piata, ULOW-E2 are un potential ridicat de economisire a energiei datorita posibilitatii de reducere a temperaturii apei ca agent termic.

Cu tehnologia E2 intregul sistem de incalzire poate functiona fi mult mai eficient.

Raspuns rapid de incalzire

Najszybsze oddawanie ciepła oraz natychmiastowy czas reakcji

Datorita proportiei ridicate de caldura radianta, precum si optimizarea necesarului de convectie prin ventilatoare, ULOW-E2 asigura un raspuns rapid la incalzire. In timpul perioadelor de revenire a iernii sau a noptilor mai reci, pierderile de caldura sunt compensate rapid.

Ideal pentru renovari si constructii noi

Dupa instalarea unei surse de incalzire moderne, conditiile devin perfecte pentru utilizarea radiatoarelor ULOW-E2. Intr-o cladire renovata se recomanda folosirea radiatoarelor de joasa temperatura ULOW-E2, dar, deasemenea acestea sunt recomandate si pentru cladirile noi si pot fi folosite in combinatie cu alte surse de caldura.

Control inteligent

Inteligentna regulacja

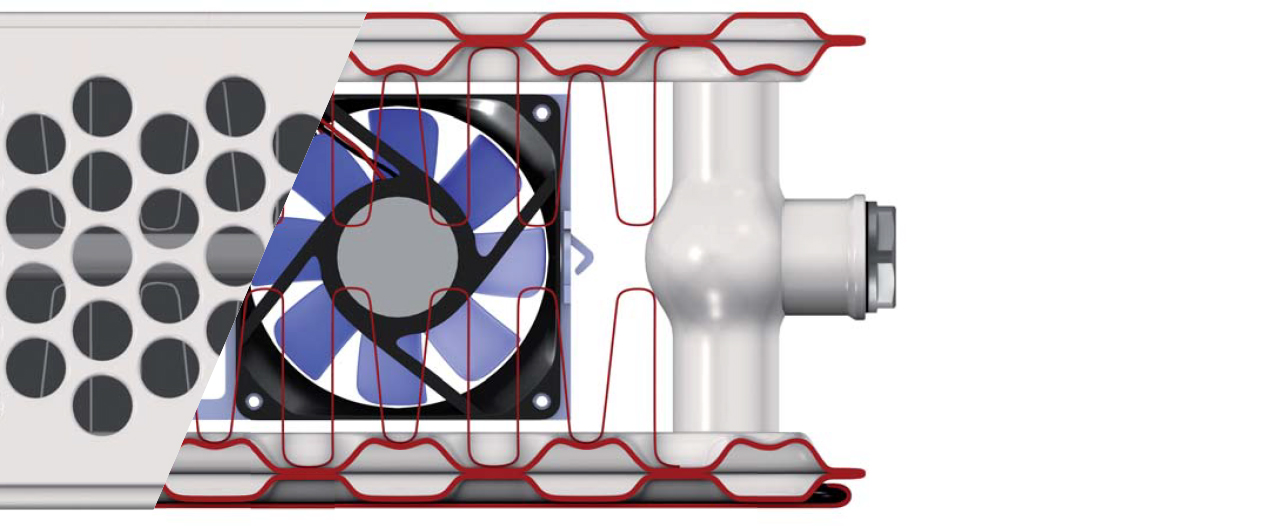

Punctul forte al radiatorului ULOW-E2 il constituie ventilatoarele, care suplimenteaza convectia naturala. Panoul inteligent de control va comuta automat intre functionarea statica si cea dinamica in functie de conditiile din incapere.

Radiatorul are randamentul maxim in functionarea statica, de aceea ventilatoarele pornesc doar atunci cand este necesar.

Procentaj ridicat de caldura radianta

Wysoki udział ciepła promieniowania

In comparatie cu un ventiloconvector, ULOW-E2 ofera avantajul unui procentaj mult mai mare de caldura radianta, datorita panourilor radiante pline cu apa calda ca agent termic, ce sunt pozitionate frontal si in partea din spate.

Instalare facila si rapida

Prosta instalacja

ULOW-E2 este furnizat ca produs „gata de instalare”, fiind flexibil si usor de instalat si cu costuri reduse, asemenea unui radiator standard.

FAQ

Radiatorul de joasa temperatura ULOW-E2 in combinatie cu tehnologia E2 este un concept unic ce asigura putere termica ridicata chiar si in sisteme de incalzire de joasa temperatura, fara a compromite stilul si eleganta.

In functionarea in regim de incalzire, ce conditii vor pune in functiune ventilatoarele?

Indiferent de vreme, modul de functionare este „Comfort” (confort) sau „Boost mode” (mod „Turbo”), iar temperatura agentului termic tur trebuie sa fie cu cel putin 3°C mai mare decat temperatura masurata in incapere, asa cum, temperatura masurata in incapere trebuie sa fie mai mica decat temperatura pre-setata pentru interior. Daca oricare dintre aceste conditii nu este indeplinita, ventilatoarele nu vor porni/nu se vor opri.

In functionarea „efect cooling-breeze”, ce conditii vor pune in functiune ventilatoarele?

Temperatura agentului termic tur trebuie sa fie cu cel putin 3°C mai mica decat temperatura masurata in incapere, asa cum, temperatura masurata in incapere trebuie sa fie mai mare decat temperatura pre-setata pentru interior. Daca oricare dintre aceste conditii nu este indeplinita, ventilatoarele nu vor porni/nu se vor opri.

Setarea parametrilor importanti

Setarile din fabrica, cum ar fi durata de functionare in modul „Boost ( Turbo)”, corespunzator temperaturii masurate in incapere si/sau compensarea dintre debitul de aer si temperatura din incapere pot fi modificate pentru indeplinirea cerintelor individuale ale utilizatorilor.
Korzyści z niskotemperaturowego grzejnika E2

Descrierea produselor

ULOW-E2 este disponibil in urmatoarele dimensiuni:
ULOW-E2 este disponibil in urmatoarele dimensiuni ULOW-E2 este disponibil in urmatoarele dimensiuni
Height Inaltime 500 600 900
Width Lungime 400 to 2000
Depth Adancime 107

Extindere:  toate lungimile disponibile in trepte de 200 mm, pornind de la lungimea totala de 400 mm si pana la 2000 mm.

icon_anschluesse Racorduri: 4 x filet interior G 1/2" I.G. pozitionate lateral si 2 x filet exterior G 3/4" A.G. in versiune constructiva ventil, pozitionate in partea inferioara mediana (la mijloc). Ventil termostatic pozitionat in dreapta sus (poate fi mutat fara nicio problema in partea stanga sus – este reversibil).

icon_max_betriebsueberdruck Presiune maxima de lucru: 10 bar

icon_max_betriebstemperatur Temperatura maxima de lucru: 60 °C (datorita prezentei ventilatoarelor si a celorlalte componente electrice)

icon_elektroanschluss Clasa electrica de protectie: IP24

Informatii tehnice

Radiatorul de joasa temperatura ULOW-E2 este – cu setul de supape sudate in forma de T – potrivit pentru instalatii cu conexiune bitubulara sau instalatii cu conexiune monotubulara, folosind un colector monotubular. Pe langa conexiunea mediana inferioara, designul sofisticat permite si alte conexiuni folosite la radiatoarele compacte, cum sunt conexiunea intr-o singura parte sau in doua parti. cu racordare inferioara mediana contine sistemul de racordare de tip ventil - dispus in forma de T si este compatibil pentru instalatii cu racordare bitubulara, folosind un robinet dublu tur-retur pentru racordare bitubulara sau instalatii cu racordare monotubulara, folosind un robinet dublu tur-retur pentru racordare monotubulara. Pe langa racordarea inferioara mediana, constructia sofisticata permite si alte versiuni de racordare cum ar fi cele folosite la radiatoarele compacte (cu racordare laterala), cum sunt racordarea pe o singura parte sau cea pe ambele parti.

Radiatoarele sunt livrate gata de montaj in instalatii cu racordare bitubulara si cu ventilele termostatice (preinstalate din fabrica) presetate corespunzator puterii termice a radiatorului.

Pentru sisteme de incalzire centralizata care prezinta o diferenta mare intre temperatura agentului termic de tur si cea de retur, poate fi furnizat la cerere un radiator cu ventil termostatic care permite o reglare precisa si directa.

tabel valori kv

Este posibila, de asemenea, schimbarea presetarii ventilului, atunci cand echipamentul functioneaza la presiune.

Racordare bitubulara - Modalitati de reglare pentru ventilul termostatic incorporat

Racordare bitubulara

Instructiuni de reglare:
Radiatoarele cu ventil termostatic incorporat de la VOGEL&NOOT sunt pregatite din fabrica pentru racordare bitubulara. Fiecare radiator este echipat cu un ventil termostatic presetat incorporat, corespunzator puterii termice a radiatorului. Valoarea presetata kv este de asemenea marcata in culoare vizibila pe suprafata frontala.

Observatie:
In cazul in care este necesara o personalizare a setarilor, valorile presetate kv pot fi modificate.

Totodata, mutarea amplasarii ventilului termostatic de pe partea dreapta, pe partea stanga se poate realiza oricand fara nicio problema. Radiatorul este livrat cu ventilul ce este prevazut cu capac de protectie. Dupa eliminarea capacului de protectie (fig. A) poate fi montat senzorul (capul) termostatic RAX din gama X-tra Collection, care se regaseste in ambalajul radiatorului ULOW–E2.

Racordare monotubulara – Ventil termostatic incorporat presetat din fabrica

Racordare monotubulara

In cazul racordarii monotubulare, setarea ventilului termostatic incorporat pe pozitia N.

Radiatorul este livrat cu ventilul ce este prevazut cu capac de protectie. Dupa eliminarea capacului de protectie (fig. A) poate fi montat senzorul (capul) termostatic RAX din gama X-tra Collection, care se regaseste in ambalajul radiatorului ULOW–E2.

Atentie: In timpul instalarii robinetului dublu pentru racordare monotubulara, asigurati-va ca piesa adaptor pentru tur a fost fixata pe sensul de tur al robinetului (1) si piesa adaptor pentru retur a fost fixata pe sensul de retur al robinetului (2).

Schimbarea amplasarii ventilului termostatic de pe partea dreapta, pe partea stanga se poate realiza oricand fara nicio problema.

Culori

Radiatoarele ULOW–E2 sunt disponibile in 2 versiuni de culoare:

- Alb Traffic (alb standard) - RAL 9016;
- Design bi-color in combinatia „Deep Black” RAL 9005 (panourile radiante) si White Aluminium RAL 9006 (grila superioara si capacele laterale).

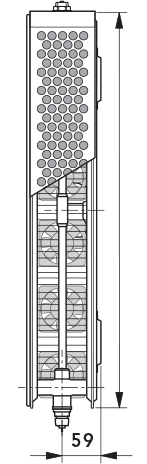

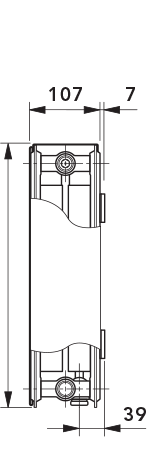

Vedere de prim-plan: ULOW-E2

  • Radiatorul ULOW-E2 in comparatie cu ventiloconvectoarele disponibile pe piata:
    • • Ventiloconvectoarele ofera in general foarte putina caldura radianta sau chiar deloc. ULOW-E2 combina caldura radianta cu cea prin convectie, datorita panourilor sale alimentate cu apa.



      • In functionarea statica, ULOW-E2 este superior altor ventiloconvectoarelor datorita nivelului ridicat al performantei de baza (caldura radianta). Aceasta pentru ca schimbatoarele de caldura din aluminiu fara suportul unui ventilator sunt mai putin eficiente.


      • In cazul celor mai multe ventiloconvectoare, ventilatoare pornesc de fiecare data cand emitatorul de incalzire este in functiune (schimbatorul de caldura este alimentat cu agent termic). ULOW-E2 are un panou de control inteligent, care permite trecerea automata de la functia statica la functia dinamica. Acest mecanism porneste ventilatoarele doar atunci cand este complet functional sau cand se impune o putere termica suplimentara.


      • Ventiloconvectoarele sunt limitate din perspectiva design-ului si arhitecturii, din cauza constructiei grosolane. Cu aspectul sau distins si grila superioara cu perforatii circulare, ULOW-E2 stabileste noi standarde in design-ul radiatoarelor. Profilul sau subtire si suprafetele plane elegante sunt un plus de valoare ideal pentru orice spatiu interior modern.


      • Intretinerea si curatarea ventiloconvectoarelor sunt de obicei greoaie si necesita termen indelungat. ULOW-E2, dimpotriva, poate fi curatat ca orice radiator cu fata plana. Ventilatoarele se pot extrage usor si nu necesita niciun instrument special.


      • Caracteristicile sale de inalta performanta fac ca ULOW-E2 sa se situeze in topul preferintelor atunci cand criteriul este calitate-pret.



      • Ventiloconvectoarele sunt construite din numeroase parti independente, multe dintre ele fiind complexe si putand fi asamblate doar in timpul montajului. In schimb, ULOW-E2 este livrat ca un produs monobloc, gata sa fie instalat.


      • Ventiloconvectoarele nu au posibilitatea de a fi racordate median. Modelele ULOW-E2 includ acest tip de racordare in standard pentru intreaga gama, garantand flexibilitate maxima in proiectare si instalare.



      • Instalarea ventiloconvectoarelor implica un cost ridicat si timp indelungat. ULOW-E2 poate fi instalat in mare parte fara instrumente speciale.
