Die Lösung für effiziente, ökonomische und ästhetische Tieftemperatur-Wärmeabgabe.
Einsetzbar in der Sanierung und im Neubau!
Der ULOW-E2 ist in den folgenden Ausführungen erhältlich.

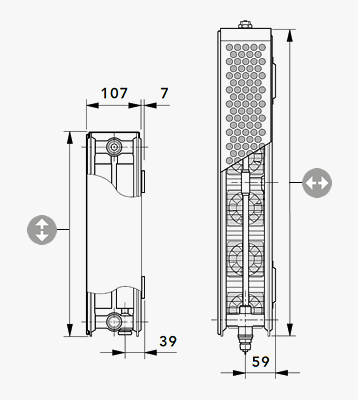

Anschlüsse: 4 x G 1/2 I.G. und 2 x G 3/4 A.G. unten mittig
Max. Betriebsüberdruck: 10 bar
Max. Betriebstemperatur: 60 °C
Schutzart IP14: Anschlussspannung: 230 V
 |
500 | 600 | 900 | ||
|---|---|---|---|---|---|
 |
bis 2000 | ||||
Stufung: beginnend mit 400 mm in Stufungen zu
200 mm
2-lagig mit 2 Konvektorblechen
Viele unterschiedliche, international anerkannte Experten bestätigen die herausragende Designqualität und die zukunftsweisende Technologie des ULOW-E2.
Das visionäre Design der E2-Technologie hat Anfang März den red dot award für product design 2013 gewonnen.
Die begehrte, international renommierte Trophäe zeichnet alljährlich innovative Designprodukte aus – dafür werden weltweit eingereichte Produkte durch eine internationale, hochkarätige Expertenjury in einem mehrtägigen Evaluierungsprozess gekürt.
Das innovative Konzept des ULOW-E2 hat auch die Expertenjury bei der ISH 2013 überzeugt. Der ULOW-E2 wurde mit dem DESIGN PLUS Award ausgezeichnet.
Bewertet wurden neben der Gestaltungsqualität und der Gesamtkonzeption auch der Innovationsgehalt sowie technische und ökologische Aspekte.
Der ULOW-E2 von VOGEL&NOOT ist der Tieftemperatur-Heizkörper am Markt, der bis unter 40°C betrieben werden kann. VOGEL&NOOT bietet damit die nachhaltige Lösung für Planer, Installateur sowie Endkunden und stellt bei Neubau und Sanierung die perfekte Balance zwischen Montageflexibilität, Energieeffizienz und Ästhetik sicher.
Die folgenden Videos geben Ihnen interessante Informationen zu der intelligenten E2-Technologie.
Speziell für Tieftemperaturbetrieb mit Wärmepumpe und Solartechnik.
Der ULOW-E2 wurde speziell für den Tieftemperaturbetrieb in Kombination mit Wärmepumpe und Solartechnik entwickelt und erlaubt Vorlauftemperaturen bis unter 40° C. Er verfügt über eine intelligente Regeltechnik, die “mitdenkt” und sich den unterschiedlichen Betriebsbedingungen und Benutzerwünschen anpasst.
Mit dem ULOW-E2 nützen Sie bereits heute eine Heizkörpertechnologie von morgen.
Nicht nur an den eindeutigen Leistungswerten erkennt man die Vorteile der E2-Technologie, sondern auch das einzigartig gelungene Design signalisiert: Hier hat man es mit einem Hightech-Wärmeabgabesystem zu tun, das eine neue Ära einläutet und die künftige Generation der Wärmeabgabe bildet.
Der ULOW-E2 ist mit einem übersichtlichen TOUCHPAD-REGELPANEEL ausgestattet, über welches die Individual-Funktionen des Heizkörpers eingestellt werden.
Durch den hohen Anteil an Strahlungswärme und der bedarfsorientierten Konvektionsoptimierungdurch Ventilatoren kann der ULOW-E2 schnelle Wärmeabgabe und rasche Reaktionszeiten garantieren. Im Winter können Nachtabsenkungsphasen oder Raumlüftungswärmeverluste problemlos und in kürzester Zeit kompensiert werden.
Im heutigen, flexiblen Bauwesen ist Vorverrohrung nicht mehr wegzudenken. Hier kann die Mittenanschluss-Technologie einen wesentlichen Beitrag für reduzierten Montage-Aufwand und reduzierte Fehleranfälligkeit leisten bzw. ermöglicht sie maximale Planungs- und Installationsfreiheit.
Das Besondere am ULOW-E2 Servicezugang ist die komplett werkzeuglose Demontage und Montage der Bauteile.
Alle Funktionseinheiten und Elektronikteile sind frei zugängig und werden einfach über Steck-/Klemmverbindungen montiert. Das spart Kosten und Zeit bei Wartung und Reinigung. Einen ULOW-E2 reinigt man wie einen klassischen Flachheizkörper. Die Ventilatoren sitzen auf Gleitgondeln und lassen sich bequem seitlich aus- und einschieben.
Beim Austausch gegenüber derzeit am Markt befindlichen Möglichkeiten entsteht durch ein deutliches Absenken der Betriebsmitteltemperaturen ein großes Energiesparpotential.
Mit dem ULOW-E2 kann die ganze Heizungsanlage wesentlich energieeffizienter betrieben werden.
Durch den hohen Anteil an Strahlungswärme und der bedarfsorientierten Konvektionsoptimierungdurch Ventilatoren kann der ULOW-E2 schnelle Wärmeabgabe und rasche Reaktionszeiten garantieren.
Im Winter können Nachtabsenkungsphasen oder Raumlüftungswärmeverluste problemlos und in kürzester Zeit kompensiert werden.
Der ULOW-E2 ist sowohl für den Neubau als auch bei thermisch sanierten Gebäuden einsetzbar. Speziell in Verbindung mit erneuerbaren Energiequellen (Wärmepumpe, Solarthermie, Kondensationskessel etc.) ist er ein wichtiger Teil in modernen Tieftemperatur-Heizsystemen.
Da der ULOW-E2 mit denselben Vorlauftemperaturen (bis unter 40 °C) wie die Fußbodenheizung betrieben werden kann, ist der gemeinsame Einsatz mit nur einer Heizquelle problemlos möglich.

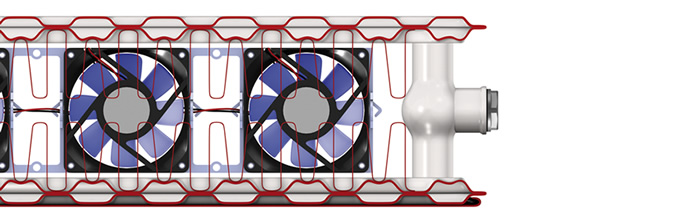

Das Besondere beim ULOW-E2 liegt in der Ausstattung mit Ventilatoren zur Unterstützung der natürlichen Konvektion in Verbindung mit einer intelligenten Regelung, die vollautomatisch bzw. nach Betriebsbedingungen oder Benutzerwünschen zwischen statischem und dynamischem Betrieb wechselt.
Die Ventilatoren werden nur bei Bedarf zugeschaltet, denn das Gerät verfügt auch im statischen Betrieb über eine hohe Grundleistung.
Im Unterschied zu reinen Konvektoren weist der ULOW-E2 einen viel höheren Strahlungswärmeanteil auf, da er über wasserbeaufschlagte Platten auf der Vorder- und Rückseite verfügt.
Der ULOW-E2 wird als anschlussfertiges Produkt geliefert und lässt sich einfach, effizient, flexibel und ökonomisch wie ein normaler Heizkörper installieren.
Dies ist gerade in der Sanierung wichtig.
Hier finden Sie wichtige Hinweise für die richtige Handhabung des ULOW-E2.
Unabhängig davon, ob Komfortoder Boost Modus, muss die Rücklauftemperatur 3 °C höher sein, als die gemessene Raumlufttemperatur und gleichzeitig muss die gemessene Raumlufttemperatur unter dem voreingestellten Raumtemperatursollwert liegen. Sobald eine der beiden Bedingungen nicht mehr erfüllt ist, schalten die Ventilatoren ab.
Hier muss die Rücklauftemperatur 3 °C niedriger sein, als die gemessene Raumlufttemperatur und gleichzeitig muss die gemessene Raumlufttemperatur über den voreingestellten Raumtemperatursollwert liegen. Sobald eine der beiden Bedingungen nicht mehr erfüllt ist, schalten die Ventilatoren ab.
Wichtige Parameter wie Hysterese, Dauer des Boostbetriebes, Offset der gemessenen Raumlufttemperatur bzw. Offset zwischen Rücklauf und Raumtemperatur können in einem eigenen Servicemode an spezielle Bedingungen angepasst werden.
Der T6-MITTENANSCHLUSSHEIZKÖRPER mit eingeschweißter T-förmiger Ventilgarnitur ist sowohl für Zweirohranlagen als auch für Einrohranlagen unter Verwendung eines Einrohrverteilers geeignet. Zusätzlich zum mittigen Anschluss von unten ermöglicht die technisch ausgereifte Konzeption auch andere, von Kompaktheizkörpern bekannte Anschlussmöglichkeiten, wie einseitiger und wechselseitiger Anschluss.
Werkseitig wird der Heizkörper für Zweirohranlagen mit der kv-Werteinstellung entsprechend der Heizkörperleistung ausgeliefert.
Für Fernheizungsanlagen mit großer Spreizung zwischen Vorlauf und Rücklauf, ist auf Anfrage ein stufenlos, feineinstellbarer Ventileinsatz erhältlich.
A) Anschluss einseitig
B) Anschluss wechselseitig
C) Anschluss reitend (Achtung: Minderleistung)
Vorlauf
Rücklauf
Blindstopfen
Entlüftung
Entleerung
Achtung: Bei Einsatz des T6-MITTENANSCHLUSSHEIZKÖRPER als Kompaktheizkörper sind die 3/4“ Verschlusskappen aus Kunststoff durch vernickelte Messingkappen (Zubehör) zu ersetzen. Bezug unter der Artikelnummer: AZ0PL000C0002000. Zusätzlich muss das Kunststoffteil des Spezialentlüftungsstopfens entfernt werden.
Selbstverständlich ist eine Korrektur der Ventilvoreinstellung auch unter Anlagendruck möglich.
Hier können Sie sich eine kompakte Übersicht aller kv-voreingestellten Ventile pro Heizkörpertype als PDF-Dokument herunterladen.
Einstellhinweise:
VOGEL&NOOT Ventilheizkörper sind werkseitig für Zweirohrsysteme ausgerüstet. Jeder Heizkörper ist, abhängig von seiner Heizleistung, mit einem voreingestellten Ventileinsatz ausgerüstet. Zusätzlich ist die kv-Voreinstellung auf der Stirnseite farblich gekennzeichnet.
Hinweis: Falls individuelle Anpassungen notwendig sind, können die voreingestellten kv-Werte bedarfsgerecht verändert werden. Der Austausch des Einbauventiles von der rechten auf die linke Seite ist jederzeit problemlos möglich. Der Heizkörper wird mit montierter Baustellenkappe angeliefert. Nach der Demontage der Baustellenkappe (Pos. A) können die Thermostatköpfe „RA 2000“ bzw. „RAW“ der Fa. Danfoss, „VK“ der Fa. Heimeier, „D“ der Fa. Herz, „thera DA“ der Fa. MNG sowie „UNI XD“ der Fa. Oventrop direkt auf das Einbauventil (Pos. B) montiert werden.
Im Einrohrbetrieb ist das Einbauventil auf N zu justieren.
Der Heizkörper wird mit montierter Baustellenkappe angeliefert. Nach der Demontage der Baustellenkappe (Pos. A) können die Thermostatköpfe „RA 2000“ bzw. „RAW“ der Fa. Danfoss, „VK“ der Fa. Heimeier, „D“ der Fa. Herz, „thera DA“ der Fa. MNG sowie „UNI XD“ der Fa. Oventrop direkt auf das Einbauventil (Pos. B) montiert werden.
Achtung: Bei der Montage des Einrohrverteilers ist zu beachten, dass der Rücklaufeinsatz (2) im Rücklauf und der Vorlaufeinsatz (1) im Vorlauf eingebaut sind.
Der Austausch des Einbauventiles von der rechten auf die linke Seite ist jederzeit problemlos möglich.
Hier können Sie sich wichtige Dateien in unterschiedlichen Formaten downloaden.
VDI-DATENSATZ
Ab sofort steht Ihnen unser VDI-Datensatz “Heizkörper, Heiz- und Kühlkonvektoren” auch auf dem BDH-Portal zum Download zur Verfügung.
Im neuen Leistungsumrechner sind auch der ULOW-E2
und der iVECTOR Kühl- und Heizleistungsumrechner integriert.
