Vertikalheizkörper

Vertikalheizkörper

Die perfekte Lösung bei geringem Platzangebot.

Ausgestattet mit der einzigartigen T6-Mittenanschlusstechnologie.

Übersicht über aktuelle Förderungen Leistungsumrechner
Technische Informationen VDI 3805 Heizkörper

Typenübersicht

  Anschlüsse: 4 x G ½ I.G.

  Prüfüberdruck: 8 bar

  Max. Betriebsüberdruck: 6 bar

 Max. Betriebstemperatur: 110 °C

  • Type 10

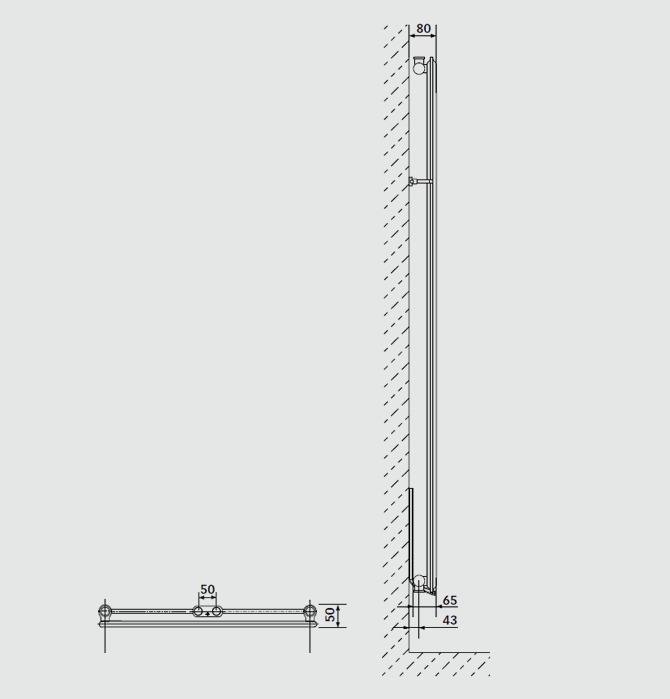

    Vertikalheizkörper Mittenanschluß Type 10

    Höhe 1500 1800  1950  2100
    Länge 450, 600 450, 600, 750
    Bautiefe 80
    Nabenabstand Baulänge minus 56 mm

  • Type 20

    Vertikalheizkörper Mittenanschluß Type 20

    Höhe 1500 1800 1950  2100
    Länge 300, 450, 600, 750
    Bautiefe 108
    Nabenabstand Baulänge minus 56 mm

  • Type 21

    Vertikalheizkörper Mittenanschluß Type 21

    Höhe 1500 1800 1950  2100
    Länge 300, 450, 600, 750
    Bautiefe 108
    Nabenabstand Baulänge minus 56 mm

  • Type 22

    Vertikalheizkörper Mittenanschluß Type 22

    Höhe 1800 1500 1950 2100 2300
    Länge 300, 450, 600 300, 450, 600, 750 750
    Bautiefe 133
    Nabenabstand Baulänge minus 56 mm

Die Heizkörper von VOGEL&NOOT erfüllen zahlreiche international anerkannte Qualitätsstandards, wobei die Produktionsabläufe sämtlicher Fertigungsstandorte ISO-zertifiziert sind. Darüber hinaus werden die Qualitäts- und Leistungsangaben der VOGEL&NOOT-Flachheizkörper von anerkannten europäischen Instituten permanent überprüft und bestätigt.


Qualitätssiegel

Verschiedene Dimensionen und unterschiedliche Ausführungen, betreffend der Anzahl an Lagen und Konvektionsblechen, führen zu einer großen Modellauswahl, passend für die unterschiedlichsten Anforderungen.


Qualitätssiegel

Technische Informationen

Um die höchste Installationsflexibilität zu gewährleisten, verfügt der VERTIKALHEIZKÖRPER über 6 G1/2" Anschlüsse.

Anschlüsse und Abmessungen für die Installation

VERTICAL-VM connections






Länge 300 450 600 750
Dimension X 75 100 175 250
Dimension Y 50 125 200 275

Flow  Vorlauf

Return  Rücklauf

Vent plug  Entlüftung
