Heizkörpermontage mit der flexiblen Monclac-Konsole

Die MONCLAC-KONSOLE  erlaubt eine einfache, schnelle und stabile Montage des verpackten Heizkörpers. Sie ist universell für die Heizkörpertypen der jeweiligen Bauhöhe einsetzbar.

Einen vielversprechenden Vorteil in puncto Sicherheit bietet die Monclac-Konsole dadurch, da sie mit einer integrierten Aushebe- und Verschiebesicherung ausgestattet ist.

Geeignet für alle Heizflächen mit aufgeschweißten Laschen außer Modernisierungs- und Vertikalheizkörper.

Die Monclac-Konsole besteht aus:
2 Stück Monclac-Konsolen (verzinkt) mit Schallschutzeinlagen und mit integrierter Aushebe- und Verschiebesicherung, Schrauben und Dübeln, Montageanleitung eingeschrumpft in PE-Folie.

Wandabstand:
fertige Wand bis Lasche Heizkörper = 27 mm



Bohrmaße für Flachheizkörper

Bauhöhe [mm] Maß V [mm] Maß W [mm] Maß X [mm] Wandschiene für BH 300 - 900
 300  -  135  165
 400  139  235
 500  335
 600  435
 900  735
 Die Monclac-Bracket entspricht (hinsichtlich der Kraftbelastung) den Anforderungen des TÜV-Rheinland.

Übersicht über alle Befestigungssets und Bohrkonsolen für die Heizkörpermontage.

BEFESTIGUNGSSET SPEZIALWINKELLASCHE

Befestigungsset Spezialwinkellasche für Aufputz bestehend aus:
2 Winkellaschen mit Schallschutzeinlage,
2 Distanzierungen,
2 Sechskantholzschrauben und
2 Dübel.

Speziell geeignet für die punktgenaue Vormontage in Verbindung mit den Profilleisten (Art.-Nr.: Z0FT200R0H01000, Z0FT060R1V01000 u. Z0FT090R1V01000).

Bei Type 11 VM und 11 PM kann der Wandabstand den mehrlagigen T6-Heizkörper angepasst werden, falls die Vormontage beim Montagewinkel bei der Position mehrlagig durchgeführt wurde.

Wandabstand:
fertige Wand bis Lasche T6-Heizkörper = 27 mm bzw. 43 mm

BEFESTIGUNGSSET WINKELLASCHE MIT AUSHEBESICHERUNG

Befestigungsset Winkellasche mit Aushebesicherung für Aufputz bestehend aus:
je zwei Winkellaschen,
Schallschutzeinlagen mit integrierter Aushebesicherung,
Sechskantholzschrauben
und Dübeln.

Wandabstand:
fertige Wand bis Lasche Heizkörper = 27 mm

BOHRKONSOLENSET MIT AUSHEBESICHERUNG

Bohrkonsolenset mit Aushebesicherung - Länge 160 mm bestehend aus:
2 Bohrkonsolen,
2 Distanzierungen und
2 Aushebesicherungen

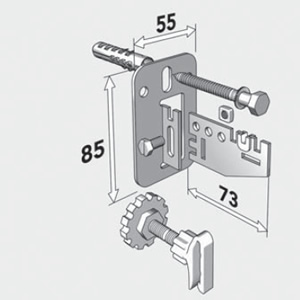

Befestigungsset Winkellasche Universal

Befestigungsset Winkellasche Universal für Aufputz und rohe Wände bestehend aus:
2 verstellbaren Winkellaschen mit Schallschutzeinlage,
2 Sechskantholzschrauben mit Dübel
und 2 Distanzierungen

Wandabstand:
fertige Wand bis Lasche Heizkörper = 10, 30, 43, 53 bzw. 63 mm

Durch die Montageschablone - 3/4“ A.G. ist eine komplette Installation der Heizungsrohre ohne Heizkörper möglich, auf Fertigwand und Rohwand.

T6 FERTIGWANDMONTAGE

Das komplette Rohrsystem kann druckgeprüft werden. Die Heizkörper werden erst nach Fertigstellung der Baustelle geliefert.

Die Montageschablone - 3/4“ A.G. setzt sich aus dem Montagewinkel- und dem Profilleistenset zusammen.

Die Montageschablone - 3/4“ A.G. beinhaltet:
1 Montagewinkel inkl. Verbindungsbügel
2 Dübel
2 Schrauben
2 Scheiben
2 Abdeckkappen - 1/2“ I.G.
2 1/2“- 3/4“ Adapter

T6 ROHWANDMONTAGE

Die Montageschablone - 3/4“ A.G. für Rohwandmontage ist speziell für unverputzte Ziegelwände konzipiert. Durch die kompakte Bauart und die einzigartige Befestigung mit einer Spezialbohrkonsole ist beim Verputzen der Wand die Zugänglichkeit auch hinter dem Wandteil des Montagewinkels gewährleistet.

Die Montageschablone - 3/4“ A.G. für Rohwandmontage setzt sich aus dem Montagewinkel für Rohwandmontage und dem Profilleistenset zusammen.

Die Montageschablone - 3/4“ A.G. für Rohwandmontage beinhaltet:
1 Montagewinkel inkl. Verbindungsbügel
1 Spezialbohrkonsole
2 Abdeckkappen - G 1/2“ DIN ISO 228
2 1/2“- 3/4“ Adapter

Durch die Aufstellung von Heizkörpern vor Fensterflächen erhöhen sich die Wärmeverluste durch die Abstrahlung über die Glasfläche.
Mit den Strahlungsschirmen von VOGEL&NOOT wurde ein Weg gefunden, diese Verluste zu minimieren.

PLAN-WD STRAHLUNGSSCHIRM

Der PLAN-WD Strahlungsschirm entspricht den neuesten OIB-Richtlinien und erfüllt hiermit die aktuellsten Baustandards.

Mit seiner integrierten, 20 mm starken PUR-Dämmung inklusive der strukturierten Reinaluminumfolie reduziert der neue Plan-WD Strahlungsschirm Wärmeverluste sehr deutlich. Darüber hinaus punktet er durch modernste Planoptik, die gerade vor bodenebenen Fensterflächen für visuelle Akzente sorgt. Auch in Sachen Montage überzeugt das innovative Zubehörteil mit durchdachten Montageklammern: So kann der Strahlungsschirm ganz einfach am Heizkörper fixiert werden – auch nachträglich, sofern Laschen am Heizkörper montiert sind.

Der Strahlungsschirm für erhöhte Ansprüche ist geeignet für:

• T6 Mittenanschlussheizkörper
• Kompaktheizkörper
• Hygieneheizkörper
• PLAN-T6 Mittenanschlussheizkörper
• Vonaris Heizwände ab BH 286 mm*
• Kontec Heizwände ab BH 286 mm*

* nicht nachträglich montierbar - muss bei Bestellung angegeben werden

PLAN - STRAHLUNGSSCHIRM

Der Plan-Strahlungsschirm

• ist durch Deckungsgleichheit und geringen Abstand des Strahlungsschirmes zum Heizkörper auch optisch eine gelungene Lösung.
• passt sich auch hervorragend an die Oberflächenbeschaffenheit der Plan- Heizflächen an.
• führt durch Konvektion zwischen Heizkörper und Plan-Strahlungsschirm den überwiegenden Teil der sonst verlorenen Wärme in den Raum zurück.
• ist problemlos und ohne Zuhilfenahme von zusätzlichem Spezialwerkzeug zu montieren.
