ULOW-E2

ULOW-E2

Il più potente calorifero per bassa temperatura con controllo intelligente.

Massimo comfort termico con temperature di mandata anche inferiori a 40°C

Convertitore di potenza
Informazioni tecniche Dépliant Manuale di costruzione Manuale d‘uso

Riconoscimenti internazionali di qualità e design

Numerosi esperti a livello internazionale confermano la straordinaria qualità delle linee di design e la tecnologia pionieristica di ULOW-E2.
E2 Red Dot Design Award

Vincitore del Red dot Award 2013 per il suo design e per la sua tecnologia innovativa E2.

Questo ambito premio internazionale viene conferito annualmente a prodotti di design che, una giuria internazionale assegna scegliendo tra prodotti provenienti da tutto il mondo.

Design Plus Award

Vincitore del Design plus award che una giuria di esperti ha assegnato durante ISH 2013.

Le caratteristiche considerate sono la qualità del progetto, l’idea globale, e i fattori innovativi tecnici ed ecologici.

Video

ULOW-E2 di VOGEL&NOOT è il radiatore a bassa temperatura che può essere messo in funzione con temperature anche inferiori ai 40°C. VOGEL&NOOT mette quindi a disposizione una soluzione sostenibile per progettisti, installatori e clienti finali e, sia in caso di nuova costruzione che di ristrutturazione, costituisce un equilibrio perfetto tra flessibilità di montaggio, efficienza energetica e caratteristiche estetiche.

I seguenti video forniscono qualche informazione aggiuntiva sulla tecnologia E2.

Vantaggi

Idea

Condizioni quadro

Situazione attuale di mercato

Conclusioni

Tutto il video

L'innovazione per le energie rinnovabili

Pensato in modo specifico per il funzionamento a basse temperature con pompa di calore e tecnologia solare.

ULOW-E2 è stato sviluppato soprattutto per il funzionamento a basse temperature in combinazione con pompa di calore e tecnologia solare, consente temperature di mandata anche inferiori ai 40° C, dispone inoltre di una tecnologia di controllo che "coopera" e si adatta alle diverse condizioni di funzionamento e alle necessità dell'utente.

ULOW E2

Con ULOW-E2 utilizzate già oggi la tecnologia dei radiatori del futuro.

I vantaggi della tecnologia E2 non sono rappresentati solamente dalle evidenti prestazioni, ma anche dal design unico. Si tratta di un sistema di emissione di calore high tech, che preannuncia una nuova era e pone le basi per la nuova generazione in questo settore.

Pannello di controllo-TOUCHPAD innovativo

Innovatives Touchpad

E2 Touchpad - control panel Testa termostatica

E2 Touchpad - control panel Indicatori di temperatura

E2 Touchpad - control panel Interruttore principale ON/OFF

E2 Touchpad - control panel Spia rossa, riscaldamento

E2 Touchpad - control panel Spia blu, raffrescamento

E2 Touchpad - control panel SU

E2 Touchpad - control panel GIÙ

E2 Touchpad - control panel Indicatore di temperatura sul TOUCHPAD

E2 Touchpad - control panel Tasto boost

E2 Touchpad - control panel Riscaldamento/raffrescamento/ventilazione

Ottimizzazione della convezione attraverso i ventilatori

Grazie all'elevata percentuale di calore radiante e all'ottimizzazione della convezione mirata per mezzo dei ventilatori, ULOW-E2 può garantire un'emissione rapida di calore e tempi di reazione veloci. In inverno è possibile compensare senza problemi e in poco tempo l'abbassamento di temperatura che si registra di notte o quello legato all’arieggiamento delle stanze.

ULOW E2 Konvektionsoptimierung

Valida tecnologia con attacco centrale

ULOW E2 Mittenanschluss

Nell'edilizia moderna, molto flessibile, le tubature vengono sempre pre-installate. In questo senso la tecnologia con attacco centrale può contribuire a semplificare il montaggio riducendo le potenziali fonti d'erroree garantendo così la massima libertà di progettazione e installazione.

ULOW E2 werkzeugloser Servicezugang

Elemento distintivo di ULOW-E2 è l'accessibilità, per lo più senza l'utilizzo di attrezzi.

È possibile avere libero accesso a tutte le unità funzionali e le componenti elettriche, che sono montate semplicemente con connessioni a spina o a morsetti. In questo modo si riducono i tempi e le spese di manutenzione e pulizia. I ventilatori possono essere inseriti ed estratti lateralmente in modo molto semplice e poi si procede alla pulizia del radiatore a basse temperature E2 come fosse un normale radiatore a piastra.

Potenziale di risparmio elevato

ULOW E2 hohes Einsparpotential

Rispetto alle offerte attualmente presenti sul mercato, con questo sistema diminuiscono notevolmente le temperature medie di esercizio e quindi si ha un notevole risparmio energetico.

Con l'impiego di ULOW-E2 è possibile far funzionare un impianto di riscaldamento in modo molto più efficiente.

Emissione rapida di calore e tempi di reazione veloci

ULOW E2 schnellste Waermeabgabe

Grazieall'elevata percentuale di calore radiante e all'ottimizzazione della convezione mirata per mezzo dei ventilatori, ULOW-E2 può garantire un'emissione rapida di calore e tempi di reazione veloci.

In inverno è possibile compensare senza problemi e in poco tempo l'abbassamento di temperatura che si registra di notte o quello legato all’arieggiamento delle stanze.

ULOW E2 Neubau und Sanierung

ULOW-E2 può essere impiegato sia nei nuovi edifici che in quelli ristrutturati. Specialmente se collegato a fonti di energia rinnovabili (pompa di calore, energia termica solare, caldaia a condensazione, ecc.) è da considerarsi come elemento importante dei moderni sistemi di riscaldamento a bassa temperatura.

ULOW-E2 può essere fatto funzionare alle stesse temperature di mandata (fino a meno di 40 °C) del riscaldamento a pavimento, quindi l'utilizzo con un'unica fonte di energia è senz'altro possibile.

Regolazione intelligente

ULOW E2 - intelligente Regelung

La particolarità di ULOW-E2 è costituita dall'equipaggiamento con ventilatori per aiutare la convezione naturale, il tutto in connessione con un sistema di regolazione intelligente, che passa dal funzionamento statico a quello dinamico automaticamente, a seconda delle condizioni di funzionamento o le esigenze dell'utente.

I ventilatori vengono azionati solamente se necessario, difatti l'apparecchio dispone di prestazioni base elevate anche in modalità di funzionamento statica.

Elevata percentuale di calore radiante

ULOW E2 hoher Strahlungswaermeanteil

A differenza dei normali convettori, ULOW-E2 presenta una percentuale di calore radiante molto superiore grazie alle piastre ad acqua nella parte anteriore e posteriore.

Installazione estremamente semplice

ULOW E2 einfachste Installation

ULOW-E2 viene fornito come prodotto pronto per essere collegato e può essere installato in modo semplice, flessibile ed economico, come un normale radiatore.

Si tratta di un aspetto importante soprattutto nelle ristrutturazioni.

Avvertenze per la manodopera specializzata

Di seguito alcune avvertenze importanti per un corretto impiego di ULOW-E2.

A quali condizioni i ventilatori funzionano in modalità riscaldamento?

Indipendentemente dal fatto che si scelga la modalità comfort o quella boost, la temperatura di ritorno deve essere di 3 °C superiore rispetto alla temperatura ambiente misurata e quest'ultima deve essere inferiore al valore nominale della temperatura ambiente. Appena una delle due condizioni non viene più soddisfatta, si spengono i ventilatori.

A quali condizioni i ventilatori funzionano in modalità raffrescamento?

La temperatura di ritorno, in questo caso, deve essere di 3 °C inferiore rispetto alla temperatura ambiente misurata e quest'ultima deve essere superiore al valore nominale della temperatura ambiente. Appena una delle due condizioni non viene più soddisfatta, si spengono i ventilatori.

Com'è possibile intervenire sulle più importanti impostazioni dei parametri?

Parametri importanti come l'isteresi, la durata del funzionamento in modalità boost, l'offset della misurazione della temperatura dell'aria o l'offset tra temperatura di ritorno e temperatura ambiente possono essere modificate a condizioni particolari in modalità service.
Una panoramica dei vantaggi del radiatore a bassa temperatura ULOW-E2

Panoramica delle varianti

ULOW-E2 è caratterizzato da un lato da un elevato calore radiante grazie alle piastre ad acqua, dall'altro è possibile ottimizzarne il sistema convettivo a seconda delle esigenze.

Il design all'avanguardia soddisfa tutte le esigenze degli spazi moderni e conferisce stile agli ambienti.

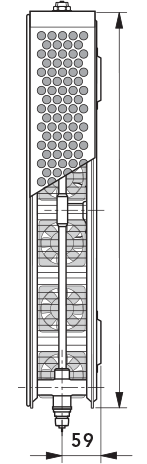

Type ULOW-E2 Type ULOW-E2

 a due strati
Height  Altezza 500  600  900
Width  Larghezza 400 bis 2000
Depth  Profondità 107

Step: tutte le lunghezze a partire da 400 mm con step di 200 mm.

icon_anschluss Collegamenti: 4 x G 1/2 I.G. e 2 x G 3/4 A.G. in basso al centro

icon_max_betriebsdruck Pressione max. di esercizio: esecuzione normale: 10 bar

icon_max_betriebstemperatur Temperatura max. di esercizio: 60 °C

icon_anschlussspannung Classe di protezione IP24 Tensione di alimentazione: 230V

Dati tecnici

ULOW-E2 è adatto sia ad impianti a due tubi che a impianti a un solo tubo con l'impiego di una valvola monotubo. Oltre che l'attacco centrale inferiore, questo sistema tecnicamente avanzato permette anche possibilità di collegamento adatte a radiatori compatti, come l'attacco unilaterale o alternato.

Di fabbrica il radiatore viene fornito per impianti a due tubi con impostazioni KV in conformità con la potenza del radiatore.

Tabella valori KV

kv_wert_tabelle

Chiaramente la modifica delle pre-impostazioni della valvola può essere effettuata anche quando l'impianto è in pressione.

Funzionamento a due tubi - Note per la regolazione e valori di riferimento

Double-pipe operation - Adjustment tips for built-in valve

Note per la regolazione:
i radiatori VOGEL&NOOT sono equipaggiati di fabbrica per sistemi a due tubi. Ogni radiatore, a seconda della sua potenza termica, è dotato di un inserto della valvola pre-regolato. Inoltre la pre-regolazione del KV di fabbrica è segnalata cromaticamente sul lato frontale.

Nota: nel caso in cui fossero necessari degli adattamenti, è possibile modificare a seconda delle esigenze i valori preimpostati per KV. Lospostamento della valvola preimpostata dal lato destro a quello sinistro è possibile in qualsiasi momento. Il radiatore viene fornito con un cappuccio protettivo. Dopo aver tolto il cappuccio protettivo (pos. A) si possono montare le testine termostatiche “RAX”,“RA 2000” o “RAW” della Danfoss, “VK” della Heimeier, “D” della Herz, “thera DA” della MNG o “UNI XD” della Oventropdirettamente sulla valvola integrata (pos. B).

Funzionamento a un tubo - Note per la regolazione e valori di riferimento

Single-pipe operation - Factory-adjusted built-in valve

Nel funzionamento a un tubo, la valvola integrata va impostata su N.

Il radiatore viene fornito con un cappuccio protettivo. Dopo aver tolto il cappuccio protettivo (pos. A) è possibile montare le testine termostatiche “RAX”,“RA 2000” o “RAW” della Danfoss, “VK” della Heimeier, “D” della Herz, “thera DA” della MNG o “UNI XD” della Oventrop direttamente sulla valvola integrata (pos. B)..

Attenzione: durante il montaggio della valvola monotubo, assicurarsi che l'elemento di ritorno (2) sia stato installato nel flusso di ritorno e l'elemento di mandata (1) nel flusso di mandata.

Lospostamento della valvola preimpostata dal lato destro a quello sinistro è possibile in qualsiasi momento.
Tipo di radiatore
Altezza
mm
mm
Lunghezza
mm
mm
Emissione termica
W
%
%
Temperatura
°C
°C
°C
Appunti (0)

Trova radiatori

Spotlight

  • ULOW-E2 comparato con i ventilconvettori comunemente in commercio.
    • ● I ventilconvettori sono caratterizzati da calore radiante scarso o nullo. ULOW-E2 combina la convezione e il calore radiante grazie a piastre ad acqua.



      ● In caso di funzionamento statico, ULOW-E2 è caratterizzato da prestazioni di base superiori rispetto a quelle dei ventilconvettori comunemente sul mercato, visto che gli scambiatori di calore in alluminio hanno delle prestazioni basse se non viene attivato il ventilatore.



      ● Nella maggior parte dei casi, ai ventilconvettori sono collegati dei ventilatori in modalità riscaldamento. ULOW-E2 dispone di un sistema di regolazione intelligente, che permette al sistema di passare automaticamente da statico a dinamico e di attivare i ventilatori esclusivamente in caso di funzionamento a pieno regime o di fabbisogno aggiuntivo.



      ● Per quanto riguarda design ed estetica, i ventilconvettori sono solitamente un poco ingombranti. Con l'inconfondibile stile a foro tondo, ULOW-E2 apre nuovi orizzonti nel design dei radiatori. La struttura snella e l'elegante superficie piana completano perfettamente qualsiasi ambiente moderno.



      ● Solitamente la pulizia di un ventilconvettore è un processo lungo e poco piacevole. ULOW-E2 invece si pulisce come un classico radiatore a piastra, le file di ventilatori vengono prima estratte lateralmente senza l'uso di attrezzi.



      ● ULOW-E2 è caratterizzato da elevate prestazioni e da un eccezionale rapporto qualità prezzo.



      ● I ventilconvettori sono costituiti da un numero elevato di singoli elementi, che a volte devono essere montati in loco, rendendo il montaggio stesso particolarmente laborioso. ULOW-E2 invece viene consegnato come prodotto pronto per essere collegato.



      ● I ventilconvettori non dispongono di un attacco centrale.  In ULOW-E2 questo collegamento è previsto di serie e garantisce un'ottimale flessibilità nella progettazione e installazione.



      ● ULOW-E2 può essere montato in gran parte senza l'uso di attrezzi, a differenza di ventilconvettori tradizionali il cui montaggio è spesso laborioso e complicato.
